Durchflussmesser | FC 04
3 Durchflussmesser montieren
1 Überprüfen, ob Durchmesser und Durch fluss bereich
des Sensoradapters stimmen.
• Die Einbaulage in senkrechten und waagerechten
Rohrleitungen ist beliebig.
2 Den Einbauort des Durchflussmessers wie folgt
wählen:
Um ein stabiles Strömungsprofil zu erreichen,
den Durchflussmesser nur in gerade Rohr-
leitungen einbauen. Auf ausreichenden Abstand
zu Querschnittsänderungen und Rohr krümmungen
achten.
Minimal erforderliche Einlauflänge 15 ... 20 x D und
Auslauflänge 5 x D.
(D = Rohrnennweite)
senkrechte Rohrleitung
vertical pipeline
6
INSTALLATION
3 Flow Meter installation
1 Check correct diameter and flow range of sensor
adapter.
• The mounting attitude is unimportant in either
vertical or horizontal pipelines.
2 For best performance the flow meter should be
installed in the pipeline in accordance with the
following conditions.
The flow meter should be installed only in a straight
section of piping. There should be a distance of at
least 15 - 20 pipe diameters before the monitoring
head and 5 pipe diameters after the monitoring
head before or after any bends and changes in
pipe diameter, to avoid any effects of turbulence.
M
Sensoradapter/
sensor adapter
Kugelhahn/
ball valve
M
waagerechte Rohrleitung
horizontal pipeline
M
M

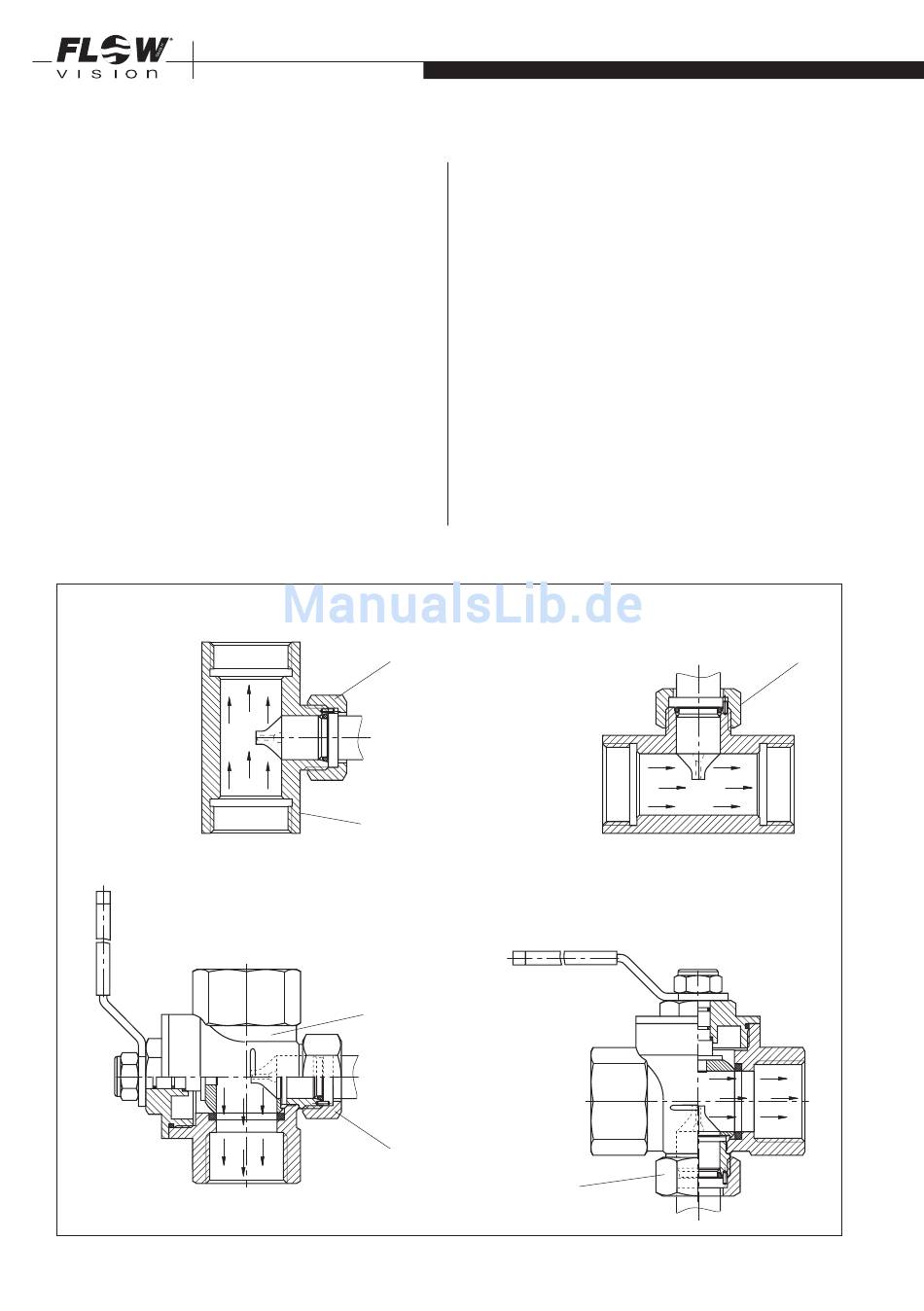

Fig. 3
