Montaje

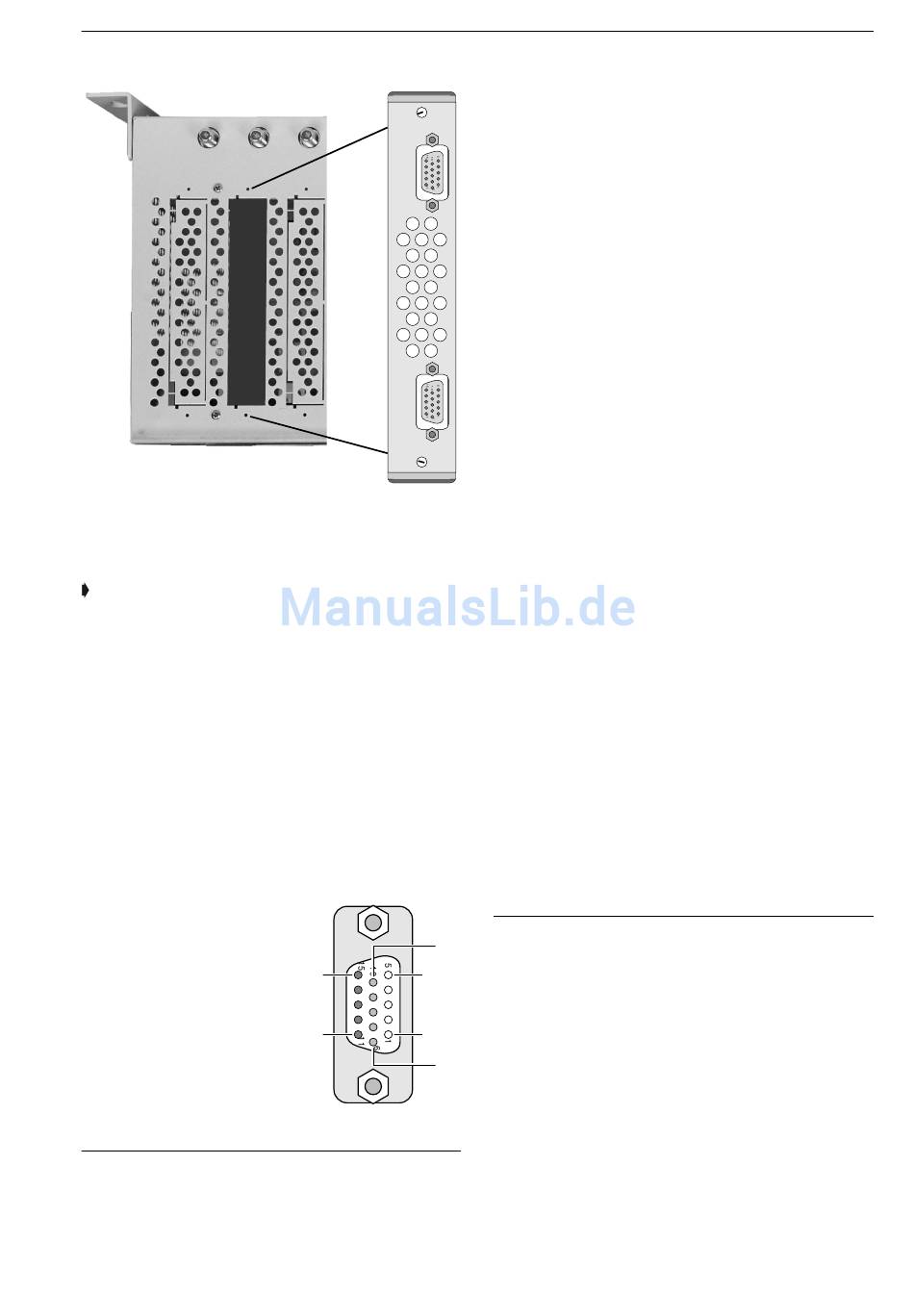

Fig. 5: Aplicación del interface para
decodificador
Fije usted el interface para decodificador
con los dos tornillos avellanados adjuntos,
al aparato básico.
Ocupación de contactos pin de las hembrillas Sub-D
La hembrilla identifi-
cada con A en la fig. 5
mantiene a disposición
las entradas y salidas
para el canal A del
módulo; la hembrilla b
mantiene a disposición
las entradas y salidas
para el canal b.
Pin Descripción
1 Entrada audio izquierda 0,5 - 0,7 V
2 Entrada vídeo
3 Tensión de .
conmutación ext.
Instrucciones de manejo Interface para decodificador CHE 2000 D
b
A
10
15 5
. .
. .
. .
11 1
6
Valor
(≥ 10 kΩ)
rms
0/–2 dB (75 Ω)
1 V
ss
0 / +12V=
Pin Descripción
4 Salida de banda base
5 Salida vídeo
6 Entrada audio
7 –
8 Masa vídeo
9 –
10 –
11 Masa audio
12 Salida audio izquierda
13 Salida audio derecha
14 –
15 –
Valor
± 1dB (75 Ω)
1 V
ss
(sin filtrado, sin
embornado)
± 1dB (75 Ω)
1 V
ss
(con embornado, con
filtrado)
0,5 - 0,7 V (≥ 10 kΩ)
rms
0,6 V ± 1dB (≥ 1 kΩ)
rms
0,6 V ± 1dB (≥ 1 kΩ)
rms
5
