Montage

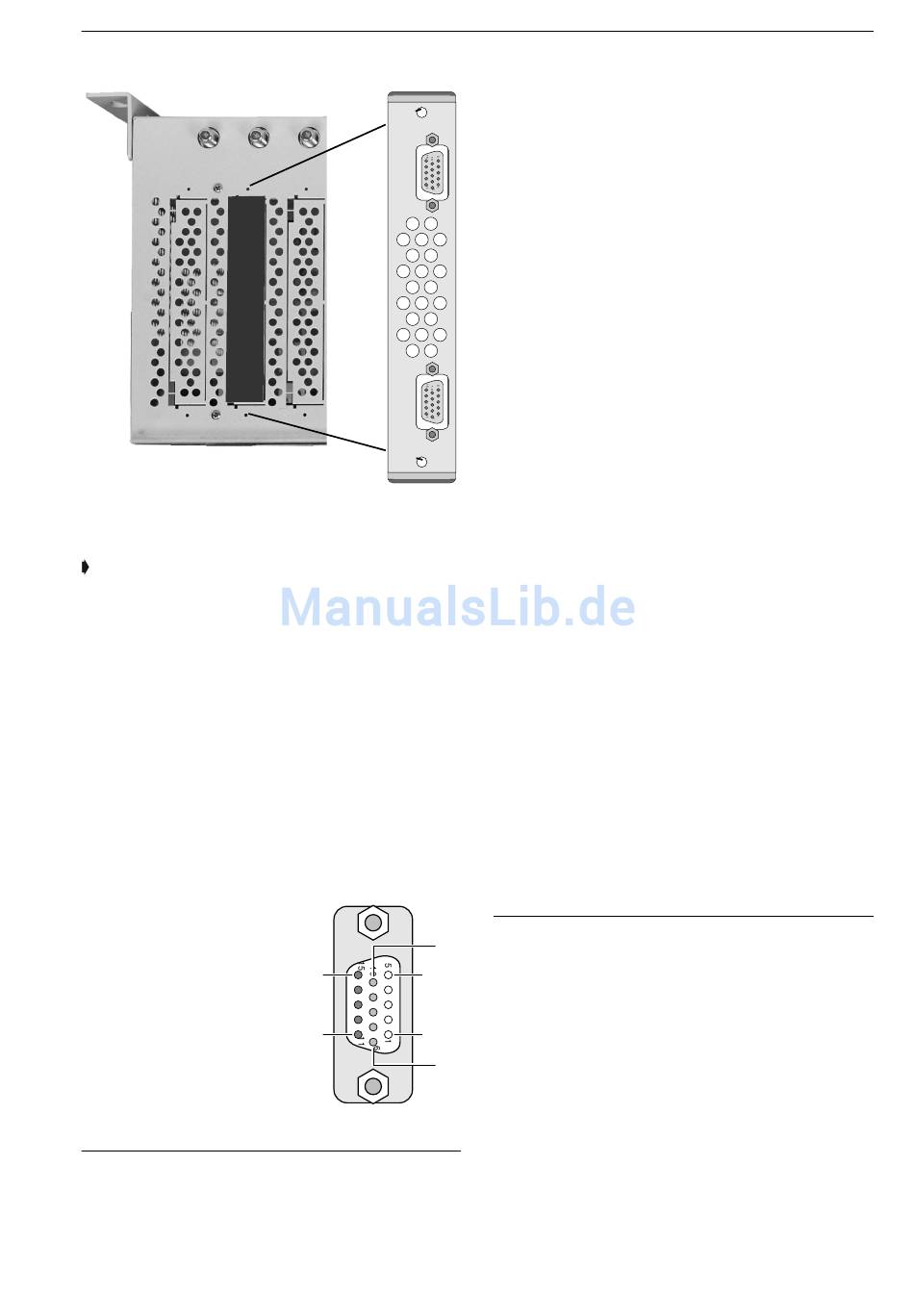

Fig. 5 : Introduire une interface de décodeur
Fixez l'interface du décodeur à l'appareil
de base en utilisant deux des vis à tête
bombée ci-jointes
Affectation des broches des connexions D submin :
La connexion, mise en
évidence par un A dans
la fig. 5, tient à dispo-
sition les entrées et les
sorties pour le canal A
du module, la conne-
xion b tient à disposi-
tion les entrées et les
sorties pour le canal b.
Ergot Description
1 Entrée audio à gauche 0,5 - 0,7 V
2 Entrée vidéo
3 Tension d'encle
nchement externe
Mode d'emploi Module de décodeurs CHE 2000 D
b
A
10
15 5
. .
. .
. .
11 1
6
Valeur
(≥ 10 kΩ)
rms
0/–2 dB (75 Ω)
1 V
ss
0 / +12V=
Ergot Description
4 Sort. de bande de base 1 V
5 Sortie vidéo
6 Entrée audio à droite
7 –
8 Masse vidéo
9 –
10 –
11 Masse audio
12 Sortie audio à gauche 0,6 V
13 Sortie audio à droite
14 –
15 –
Valeur
± 1dB (75 Ω)
ss
(non filtré / sans borne)
± 1dB (75 Ω)
1 V
ss
(filtré / avec borne)
0,5 - 0,7 V (≥ 10 kΩ)
rms
± 1dB (≥ 1 kΩ)
rms
0,6 V ± 1dB (≥ 1 kΩ)
rms
