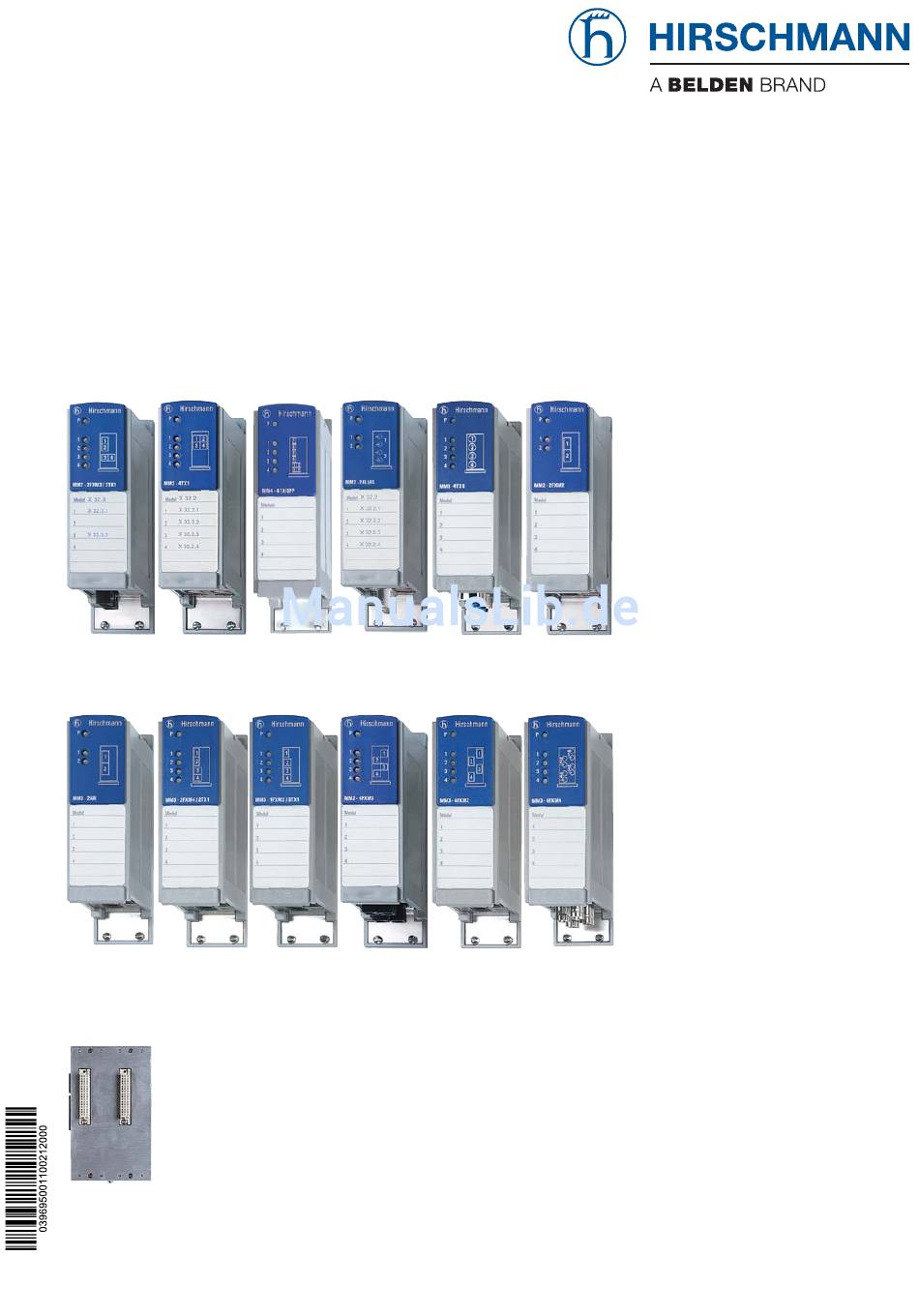

Beschreibung und Betriebsanleitung
Modular Industrial Communication
Equipment

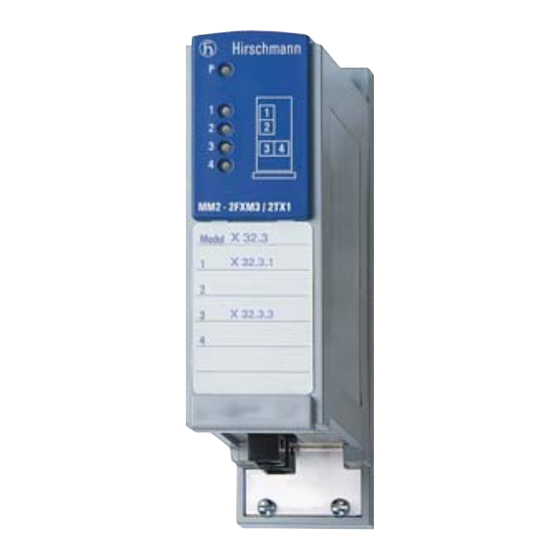

MM2-2FXM3/2TX1
MM2-4TX1
MM3-2AUI MM3-2FXM4/2TX1
MM3-2FXS2/2TX1
MM3-2FXM2/2TX1
Erweiterungsmodul MB20 (alte Bezeichnung: MB-2T)
Hirschmann. Simply a good Connection.
Dokument Nr. 039695001 Release 10 Datum: 2012-02
MM4-4TX/SFP
MM2-2FLM4
MM3-1FXM2/3TX1
MM2-4FXM3
MM3-1FXL2/3TX1
MM3-1FXS2/3TX1
MM3-4TX5
MM2-2FXM2
MM2-2FXS2
MM3-4FXM2
MM3-4FXM4
MM3-4FXS2
MM3-4FLM4
Medienmodule
MICE
Bei dem Modular Industrial Communication
Equipment, kurz MICE, handelt es sich um
eine modulare Netzkomponente. Sie wurde
insbesondere für den Einsatz in industrieller
Umgebung entwickelt.
Die in dieser Anleitung beschriebenen Medien-
module bilden die Schnittstelle des Gerätes
zum LAN und können auf folgende Grundmo-
dule des MICE Switch aufgesteckt
werden:
– MS2108-2 (MICE 2000)
– MS3124-4 (MICE 3000)
– MS4128-5 (MICE 4000/ Power MICE)
– MS20-... und MS30-...
Das Erweiterungsmodul MB20 bietet Ihnen die
Möglichkeit, die MICE Grundmodule MS20-
1600, MS30-1602, MS3124-4, MS4128-5 um 2
Steckplätze für Medienmodule zu erweitern.
Die Medienmodule sind ausschließlich für den
Gebrauch mit den Hirschmann MS... Moduls-
witches vorgesehen.
MICE ermöglicht den Aufbau von geswitchten
Industrial ETHERNET-Netzen nach der Norm
IEEE 802.3 und 802.3u mit Kupfertechnik oder
Lichtwellenleiter in Linien- und Ringstruktur.
Eine ausführliche Beschreibung des MICE und
weitere Informationen finden Sie im
– Anwender-Handbuch „Installation"
– Anwender-Handbuch „Grundkonfiguration"
– Anw.-Handbuch „Redundanzkonfiguration"
– Referenz-Handbuch „Web-based Interface"
– Referenz-Handbuch „Command Line
Interface".
Werbung
Verwandte Anleitungen für Hirschmann MM2-2FXM3/2TX1
Inhaltszusammenfassung für Hirschmann MM2-2FXM3/2TX1
- Seite 1 MM3-4TX5 MM2-2FXM2 Steckplätze für Medienmodule zu erweitern. MM2-2FXS2 Die Medienmodule sind ausschließlich für den Gebrauch mit den Hirschmann MS... Moduls- witches vorgesehen. MICE ermöglicht den Aufbau von geswitchten Industrial ETHERNET-Netzen nach der Norm IEEE 802.3 und 802.3u mit Kupfertechnik oder Lichtwellenleiter in Linien- und Ringstruktur.
-
Seite 2: Sicherheitshinweise
Voraussetzung für Das Öffnen des Gehäuses bleibt aus- besserungsvorschläge sind wir dankbar. die Einhaltung der EMV-Grenzwerte ist schließlich den von Hirschmann autori- die strikte Einhaltung der in dieser sierten Technikern vorbe halten. Technische Änderungen vorbehalten. Beschreibung und Betriebsanleitung angegebenen Aufbaurichtlinien. - Seite 3 - Teil 15: Geräteschutz durch Y: Jahr Stuttgarter Str. 45-51 Zündschutzart “n” Hirschmann Automation and Control GmbH Abb. 0: Beschriftung des Geräteetiketts (MICE Medienmodule) Produktcode - Pos. 7: Temperaturparameter: S oder T oder E DOM - Date Of Manufacture - Herstellungsdatum...
- Seite 4 MM4-4TX/SFP bzw. MM4-2TX/SFP gesteckt, d.h. keine Überwachung der DTE-Span- um einen LWL-Port zu erhalten. Hinweis: Verwenden Sie ausschließlich das nung. Netzteil RPS60/48V EEC von Hirschmann, Das MM3-4SFP (MM20-Z6Z6Z6Z6) verfügt um die PoE-Spannung bereitzustellen. über vier SFP-Slots zur Aufnahme von SFP- Modulen (100 Mbit/s).
-
Seite 5: Technische Daten
5. Technische Daten Abmessungen B x H x T 38 mm x 110 mm x 79 mm (MM2-...) 38 mm x 110 mm x 119 mm (MM3-..., MM4-...) 38 mm x 110 mm x 79 bzw. 119 mm (MM20-..., MM21-..., MM22-..., MM23-..., MM30-..., MM33-...) Luftfeuchtigkeit 10% …... - Seite 6 – MM2-2FLM4 – – 2, ST – – – – MM2-4FXM3 – – – – 4, MTRJ – – MM2-2FXM3/2TX1 – 2, RJ45 – – 2, MTRJ – – MM2-2FXM2 – – – – 2, DSC – – MM2-2FXS2 –...
-
Seite 7: Pinbelegung Der Schnittstellen
MM3-4TX5 – 4, M12 – – – – – MM3-4TX1-RT – 4, RJ45 – – – – – MM3-2FLM4/2TX1-RT – 2, RJ45 2, ST – – – – MM3-4FLM4 – – 4, ST – – – – MM3-1FXM2/3TX1 – 3, RJ45 –... - Seite 8 5,8 W 19,8 Btu (IT)/h 0 °C … +60 °C −40 °C … +70 °C 943 622-001 Medienmodule offene Variante (Weitere Informationen finden Sie unter www.hirschmann.com): MM20-... 4 TX-/0 FX-Ports 0,8 W 2,8 Btu (IT)/h siehe Kap. 8 siehe Kap. 8 Produktcode, s.
- Seite 9 Gigabit ETHERNET SFP-Module: M-SFP-SX / LC 0 Btu (IT)/h 0 °C … +60 °C −40 °C … +70 °C 943 014-001 M-SFP-SX / LC EEC 0 Btu (IT)/h −40 °C … +70 °C −40 °C … +85 °C 943 896-001 M-SFP-MX / LC 0 Btu (IT)/h 0 °C …...
- Seite 10 UL508, ISA 12.12.01 A plus GL, IEC 61850, IEEE 1613 substation, EN 50121-4 railway (along track) H plus ATEX Richtlinie 94/9/EC HINWEIS: Die Bezeichnung Erweiterungsmodul MB-2T wurde geändert in Erweiterungsmodul MB20. Hirschmann Automation and Control GmbH Stuttgarter Straße 45-51 D-72654 Neckartenzlingen Germany Tel.: +49-1805-14-1538...
