Montaje

Montaje
ATENCION: Extraiga siempre primero el
conector de red antes de
introducir un módulo en el
aparato básico o de extraerlo
fuera del aparato básico.
• Para poder enchufar sobre el módulo el
interface para decodificador, deben
extraerse primero los conectores puente en
la regleta de clavijas del módulo. Por este
motivo hay que extraer el módulo
sacándolo del aparato básico.
Suelte usted las uniones HF y ambos
tornillos en el módulo. Sacar el módulo y
extraer los 6 conectores puente de la
regleta de clavijas (véase fig. 3).

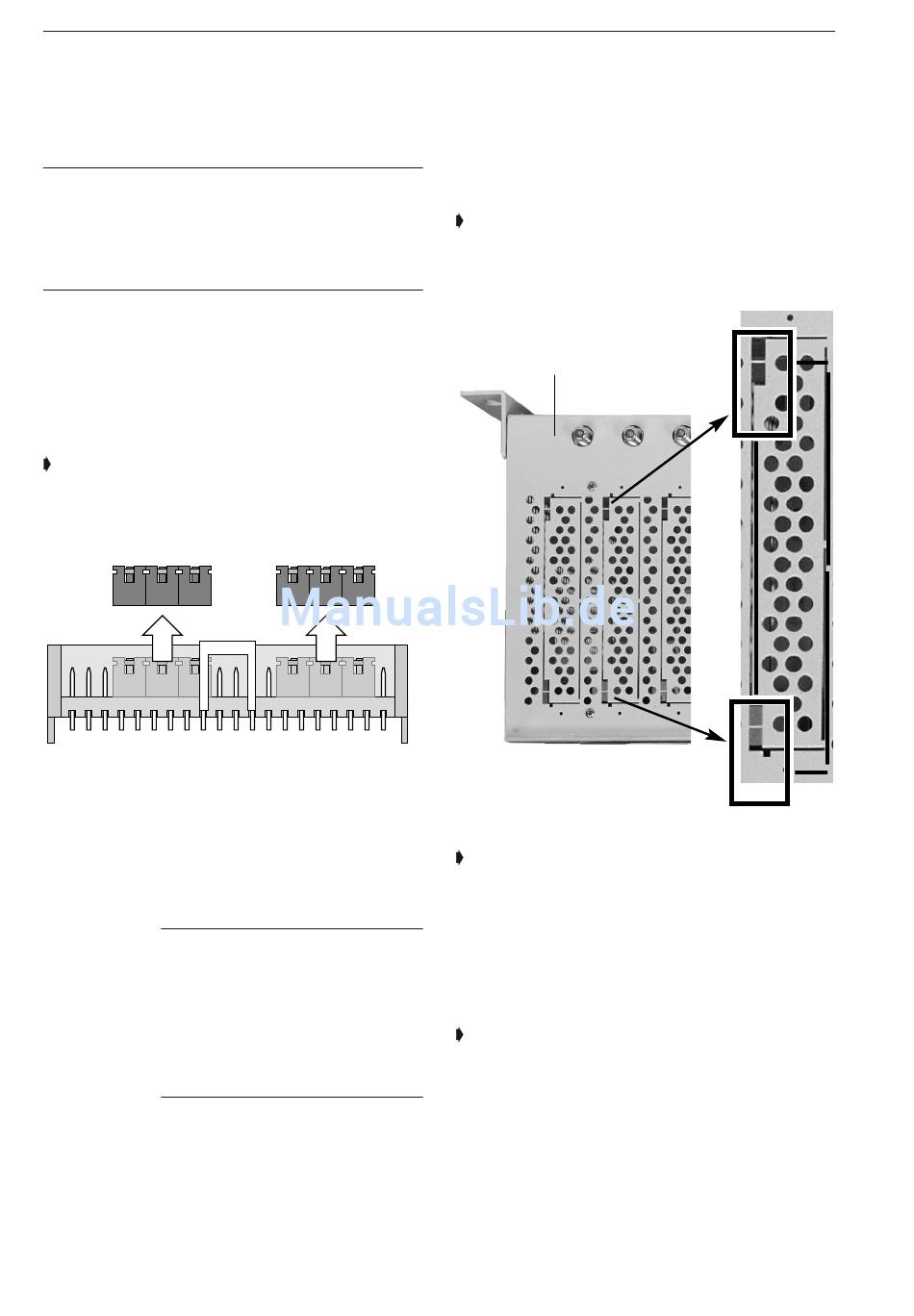

Fig. 3: Regleta de clavijas en el lado superior
del módulo
• Aplicar el módulo, atornillarlo y acoplar las
uniones HF.
INDICACION: Para el servicio del módulo sin
interface para decodificador
deben aplicarse otra vez en el
mismo lugar los conectores
puente. ¡Por lo tanto, guarde
esmeradamente los conectores
puente!
• Para que quede accesible la regleta de
clavijas superior del módulo, es necesario
romper en el aparato básico el segmento
superior correspondiente al puesto del
módulo. A continuación se enchufa aquí el
4
interface para decodificador. Proceda
usted para ello de la forma descrita:
Aplique un destornillador en el lugar
marcado y rompa hacia afuera el segmento
correspondiente.
Lado superior del aparato
básico
Fig. 4: Rotura de un segmento
En lugar del segmento partido enchufe el
interface para decodificador en la regleta
de clavijas del módulo. Aplique el interface
para decodificador de la forma indicada en
la fig. 5. Preste atención a que la hembrilla
Submin-D identificada con "A", señale
hacia el lado delantero del aparato básico.
Preste atención a que la hembrilla del
interface para decodificador pase bien en
la regleta de clavijas del módulo. ¡No
ladearla!
