ATTENTION :
Tirer toujours en premier la
fiche secteur avant d'insérer
un module dans l'appareil
de base ou de l'enlever de
celui-ci !
• Afin de pouvoir brancher l'interface du
décodeur au module, les connecteurs de
pontage doivent tout d'abord être retirés
de la barrette d'ergots du module. C'est
pourquoi le module doit être retiré de
l'appareil de base.
Oter les liaisons HF et les deux vis sur le
module. Retirer le module puis enlever les
six connecteurs de pontage de la barrette
d'ergots (voir fi.g 3).

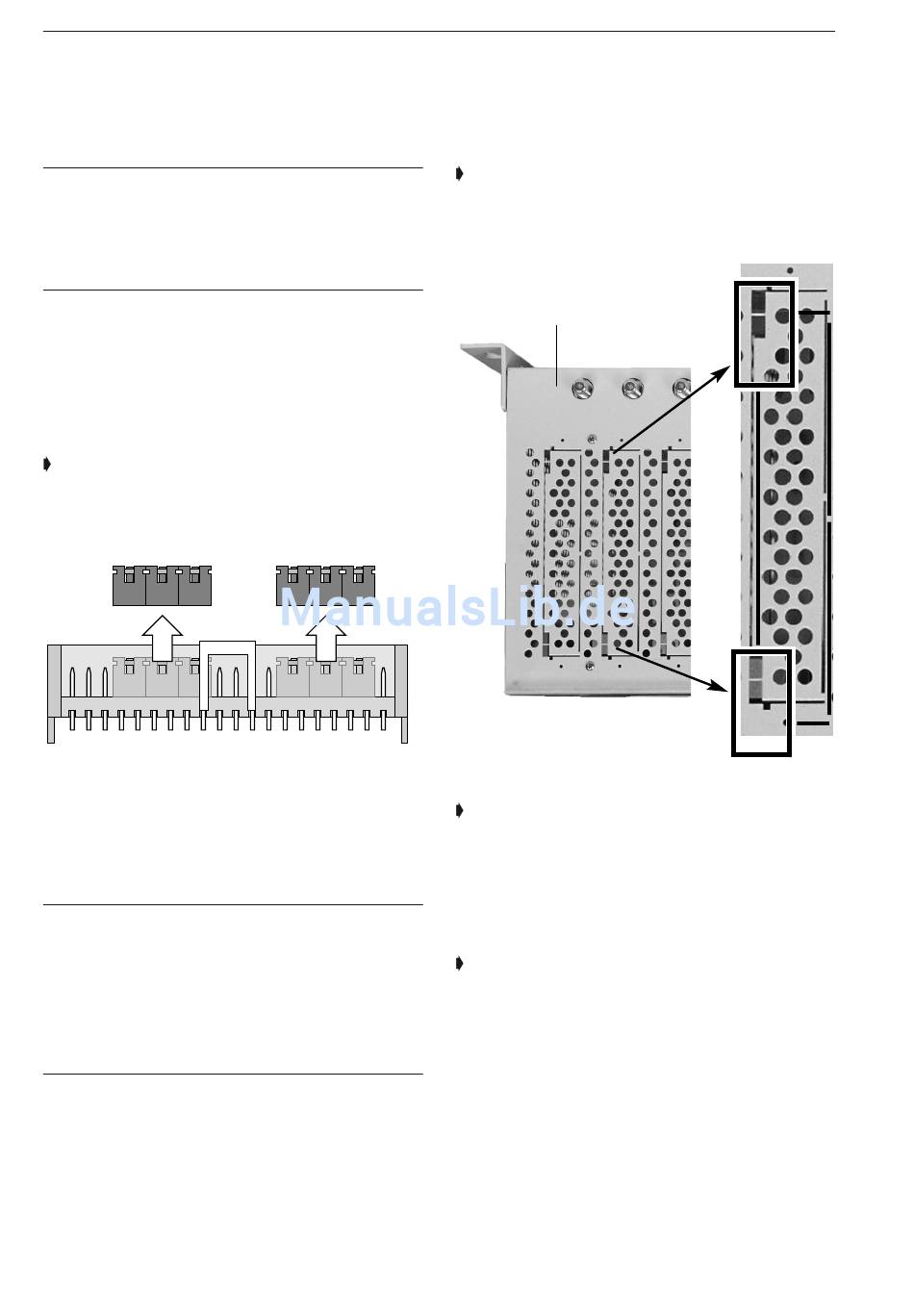

Fig. 3 : Barrette d'ergots sur la face du module
• Insérer le module, visser et raccorder les
liaisons HF.
REMARQUE :
Les connecteurs de pon-
tage doivent être remis à la
même place pour mettre un
module en service sans
interface de décodeur. Con-
server pour cette raison ces
connecteurs avec soin !
• Le segment correspondant à l'emplace-
ment du module doit être évidé sur la face
supérieure de l'appareil de base afin que la
barrette d'ergots supérieure du module de-
vienne accessible. L'interface du décodeur
y est ensuite connectée. Pour ce faire,
procéder comme suit :
4
Apposer l'embout d'un tournevis à l'endroit
marqué puis évider le segment correspon-
dant.
Face supérieure de l'appareil
de base
Fig. 4 : Evider un segment
Brancher l'interface du décodeur sur la
barrette d'ergots du module, à la place du
segment évidé. Veiller à ce que la con-
nexion D submin mise en évidence par un
« A » dans la figure 4 soit dirigée vers la
face avant de l'appareil de base.
Veiller à ce que la barrette d'ergots de
l'interface du décodeur soit bien installée
dans la connexion du module.
Mode d'emploi Module de décodeurs CHE 2000 D
