2. Die n-Taste drücken, um diesen FEV1-Bezugswert festzuhalten. Das Gerät
schaltet zurück in die Test-Anzeige.
Bitte beachten: Um Bereiche zu deaktivieren, müssen die PEF- und FEV1-Werte auf
000 bzw. 0,00 gestellt werden.

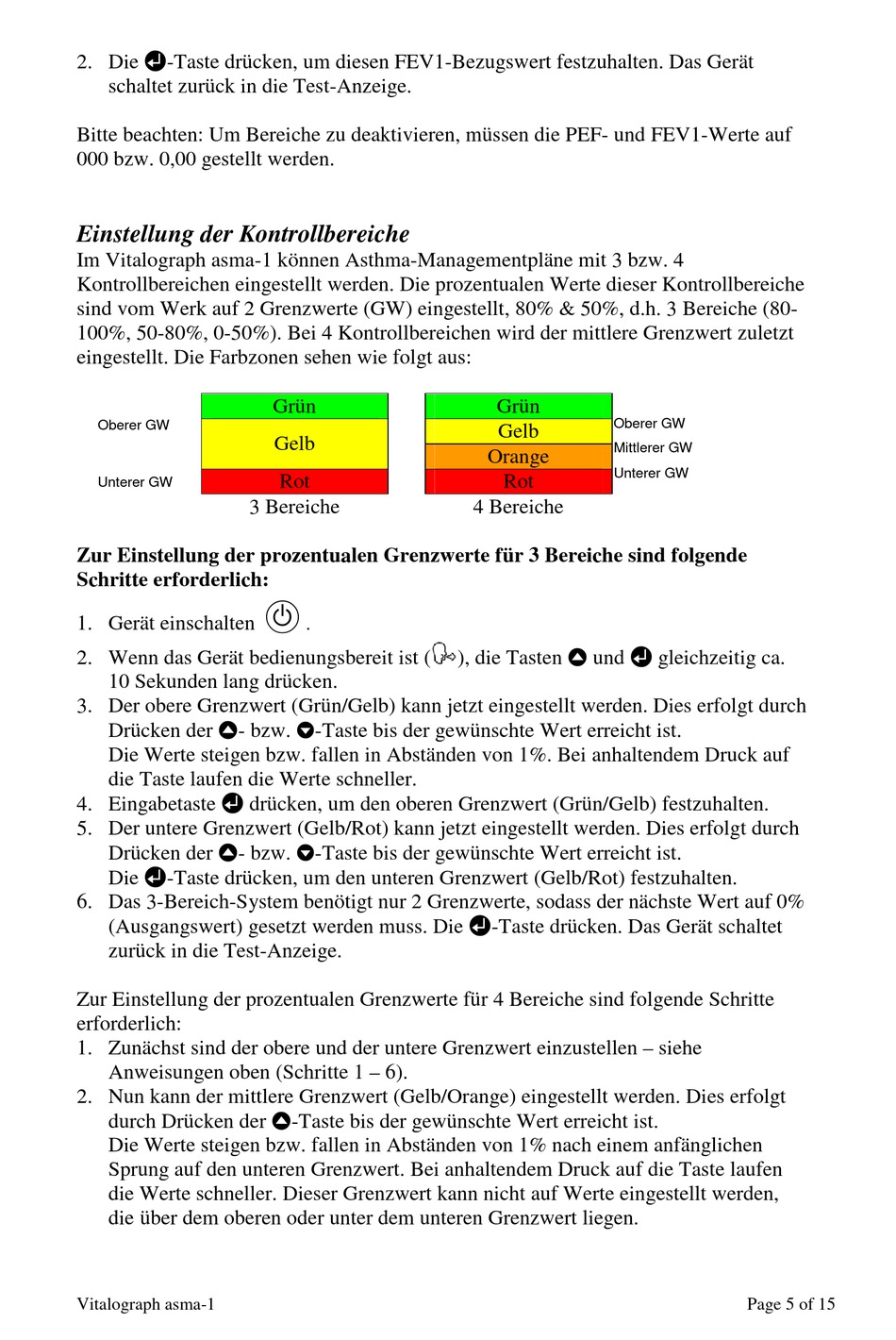

Einstellung der Kontrollbereiche
Im Vitalograph asma-1 können Asthma-Managementpläne mit 3 bzw. 4
Kontrollbereichen eingestellt werden. Die prozentualen Werte dieser Kontrollbereiche
sind vom Werk auf 2 Grenzwerte (GW) eingestellt, 80% & 50%, d.h. 3 Bereiche (80-
100%, 50-80%, 0-50%). Bei 4 Kontrollbereichen wird der mittlere Grenzwert zuletzt
eingestellt. Die Farbzonen sehen wie folgt aus:
Oberer GW
Unterer GW
Zur Einstellung der prozentualen Grenzwerte für 3 Bereiche sind folgende
Schritte erforderlich:
1. Gerät einschalten
2. Wenn das Gerät bedienungsbereit ist (
10 Sekunden lang drücken.
3. Der obere Grenzwert (Grün/Gelb) kann jetzt eingestellt werden. Dies erfolgt durch
Drücken der p- bzw. o-Taste bis der gewünschte Wert erreicht ist.
Die Werte steigen bzw. fallen in Abständen von 1%. Bei anhaltendem Druck auf
die Taste laufen die Werte schneller.
4. Eingabetaste n drücken, um den oberen Grenzwert (Grün/Gelb) festzuhalten.
5. Der untere Grenzwert (Gelb/Rot) kann jetzt eingestellt werden. Dies erfolgt durch
Drücken der p- bzw. o-Taste bis der gewünschte Wert erreicht ist.
Die n-Taste drücken, um den unteren Grenzwert (Gelb/Rot) festzuhalten.
6. Das 3-Bereich-System benötigt nur 2 Grenzwerte, sodass der nächste Wert auf 0%
(Ausgangswert) gesetzt werden muss. Die n-Taste drücken. Das Gerät schaltet
zurück in die Test-Anzeige.
Zur Einstellung der prozentualen Grenzwerte für 4 Bereiche sind folgende Schritte
erforderlich:
1. Zunächst sind der obere und der untere Grenzwert einzustellen – siehe
Anweisungen oben (Schritte 1 – 6).
2. Nun kann der mittlere Grenzwert (Gelb/Orange) eingestellt werden. Dies erfolgt
durch Drücken der p-Taste bis der gewünschte Wert erreicht ist.
Die Werte steigen bzw. fallen in Abständen von 1% nach einem anfänglichen
Sprung auf den unteren Grenzwert. Bei anhaltendem Druck auf die Taste laufen
die Werte schneller. Dieser Grenzwert kann nicht auf Werte eingestellt werden,
die über dem oberen oder unter dem unteren Grenzwert liegen.
Vitalograph asma-1
Grün
Gelb
Rot
3 Bereiche
d
.
Grün
Oberer GW
Gelb
Mittlerer GW
Orange
Unterer GW
Rot
4 Bereiche
), die Tasten p und n gleichzeitig ca.
Page 5 of 15
