Viessmann Vitotronic 100 Montageanleitung Seite 10

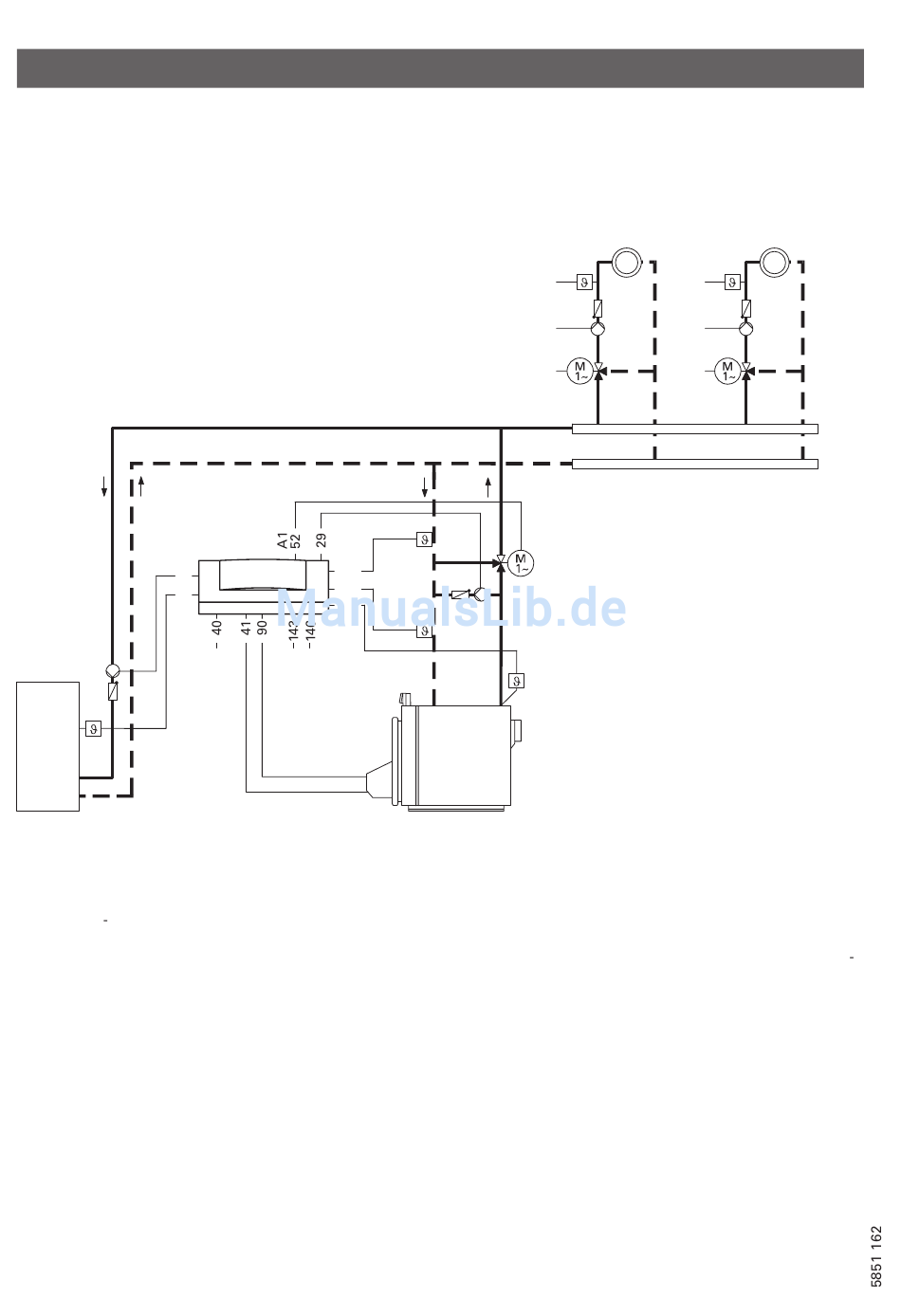

Heizungsanlagenschemen
Anlagenausführung 3
Einkesselanlage mit Beimischpumpe und 3-Wege-Mischer zur Rücklauftemperaturanhebung
in Verbindung mit
H Vitomax 100, Vitomax 200 und Vitomax 300
H Vitoplex 100 und Vitoplex 300
H Vitorond 200
21
5
B
A Heizkessel mit Vitotronic 100
B Speicher Wassererwärmer
C Heizkreis mit Mischer
*1
Bei Vitorond sind Kesselvorlauf und -rücklauf an der Kesselrückseite.
*2
Bei Vitoplex ist ein Tauchsensor im Lieferumfang, die im Heizkessel enthaltene Tauchhülse kann für die Anwendung als T1
ausgebaut werden (Öffnung mit Stopfen verschließen).
10
T2
17B
17A
3
T1
*1
A
Stecker
§ Kesseltemperatursensor
% Speichertemperatursensor
(Zubehör)
aJ A Temperatursensor T1
aJ B Temperatursensor T2
sA Umwälzpumpe zur Speicher-
beheizung
sL Beimischpumpe
C
fÖ Netzanschluss, 230V~ 50 Hz
fA Brenner (1. Stufe)
gS A1 Mischer-Motor Rücklauftem
*2
peraturanhebung
lÖ Brenner (2. Stufe/mod.)
aVD Externe Aufschaltung
(siehe Seite 48)
aVH Externe Aufschaltung
(siehe Seite 48)
C
