Abschnitt 4
Impedanzschutz
4.3.3
4.3.4
96
jX
Betriebsbereich Betriebsbereich
Betriebsbereich
Kein Betriebsbereich
Kein Betriebsbereich
IEC07000117 V1 DE

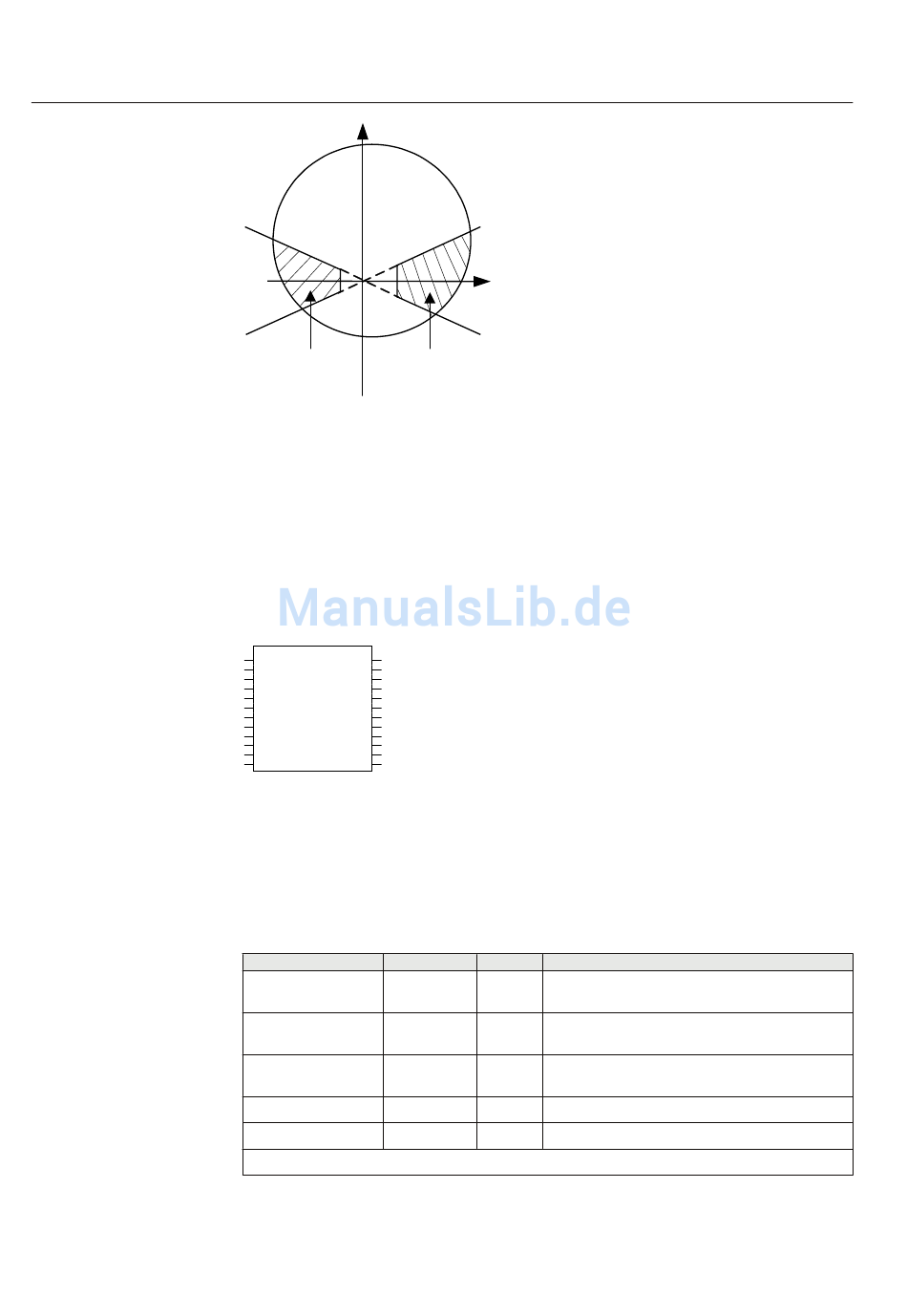

Abb. 53: Einfluss der Lastaussparung auf die Offset-Mho-Charakteristik
Die Distanzschutzzonen können unabhängig voneinander im gerichteten (vorwärts
oder rückwärts) bzw. ungerichteten (Offset) Modus auslösen. Dadurch sind sie in
Verbindung mit unterschiedlichen Kommunikationsschemata für den Schutz von
Stromleitungen und -kabeln in komplexen Netzkonfigurationen, wie
Parallelleitungen, Mehrenden-Leitungen usw., geeignet.

Funktionsblock

ZMOPDIS
I3P* TRIP
U3P* TRZ1
POLVOLT* TRZ2
BLOCK_OP TRZ3
BLKPE TRZ4
BLKPP TRZ5
BLKZ START
BLOCK STZ1
DIRCND STZ2
STCND STZ3
BLDCND STZ4
LDCND STZ5
IEC09000271_1_en.vsd
IEC09000271 V1 DE
Abb. 54: ZMOPDIS-Funktionsblock

Signale

Tabelle 24: ZMOPDIS Eingangssignale
Name Typ
I3P GROUP
SIGNAL
U3P GROUP
SIGNAL
POLVOLT GROUP
SIGNAL
BLOCK_OP BOOLEAN
BLKPE BOOLEAN
Fortsetzung auf nächster Seite
R
Standard Beschreibung
- Dreiphasiges Gruppensignal für Stromeingänge
- Dreiphasiges Gruppensignal für Spannungsein‐
gänge
- Polarisierungsspannung der MHO Funktion
0 Blockierung aller Auslöseausgangssignale
0 Blockierung der Auslösung, Phase-Erde
1MRK506304-UDE -
