6.8.2.1 Winkelverstellbare Fußauflagen mit Rastengelenk
Das winkelverstellbare Rastengelenk wird bei unterschiedlichen Fußauflagen eingesetzt.

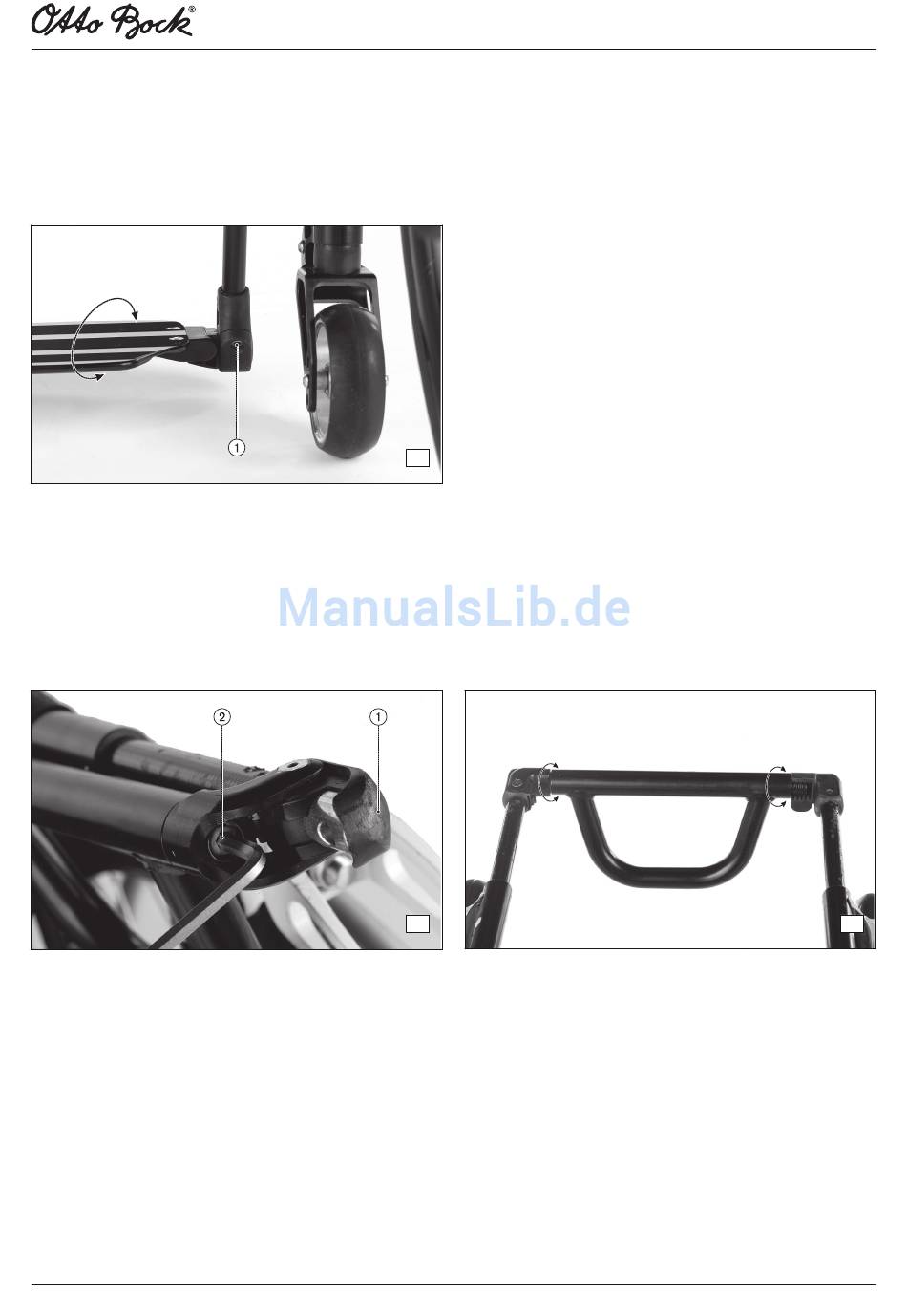

1) Die Innensechskantschraube an der hinteren Aufhängung des Fußbretts / der Fußraste lösen (siehe Abb. 42,
Pos. 1).
2) Das Rastengelenk des Fußbretts / der Fußraste bis zum gewünschten Winkel drehen.
3) Die Innensechskantschraube mit 8 Nm festziehen.
6.8.2.2 Winkelverstellbare Fußbügel
1) Die seitliche Abdeckung der Winkelverstellung lösen und hochklappen (siehe Abb. 43, Pos. 1).
2) Die Innensechskantschraube lösen (siehe Abb. 43, Pos. 2).
3) Den Fußbügel bis zum gewünschten Winkel drehen.
4) Die Innensechskantschraube mit 5,5 Nm festziehen.
5) Die seitliche Abdeckung der Winkelverstellung schließen.
6.8.2.3 Amputationsbeinstütze
1) Den Klemmhebel öffnen.
2) Die Beinstütze in den gewünschten Winkel drehen.
3) Den Klemmhebel schließen.
11/2010
42
43 44
23
