Einstellen Von Sitzhöhe Und Sitzneigung; Einstellen Im Antriebsradadapter - Otto Bock Avantgarde CV Gebrauchsanweisung

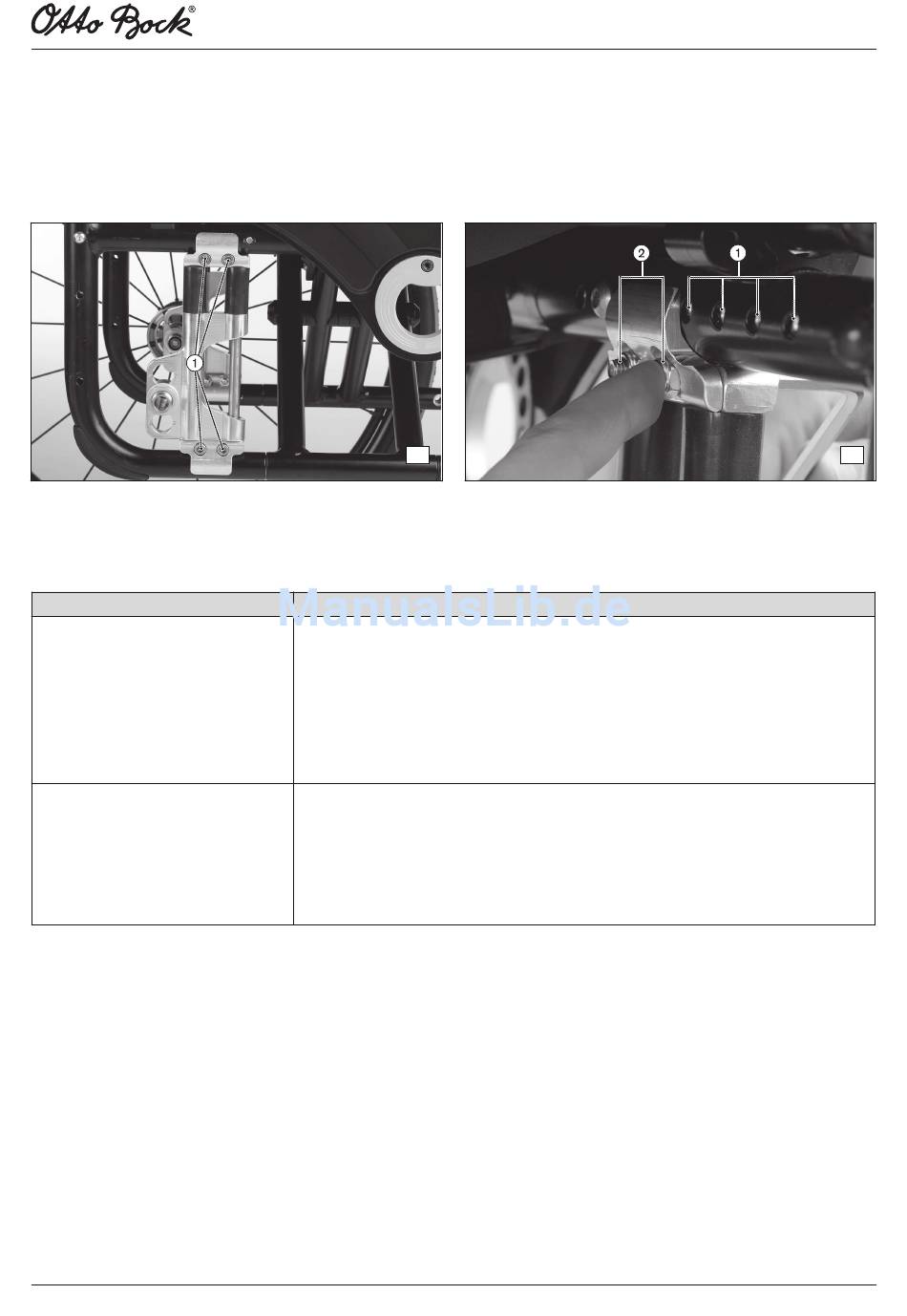

1) Die Klemmschrauben an den Halbschalen des Shock Absorbers oben/unten anlösen (siehe Abb. 3, Pos. 1).
2) Shock Absorber verschieben. Als Orientierungsmaß die Bohrungen im Rahmen nutzen (siehe Abb. 4, Pos. 1).
3) Die Klemmschrauben mit 8 Nm festziehen (siehe Abb. 4, Pos. 2).
→ Der linke und der rechte Shock Absorber müssen nach dem Versetzen dieselbe horizontale Position im Rahmen
einnehmen.
6.3.2 Einstellen von Sitzhöhe und Sitzneigung
Die Sitzhöhe/Sitzneigung wird durch vertikales Versetzen des Fittings (Steckachsenaufnahme) im Antriebsradadapter
verändert. Dies hat folgende Auswirkungen:
Position Antriebsrad
Versetzen nach oben
Versetzen nach unten

6.3.2.1 Einstellen im Antriebsradadapter

Das Antriebsrad kann in 12 Höhenpositionen im Antriebsradadapter montiert werden.
1) Die Muttern beidseits des Fittings anlösen (siehe Abb. 5, siehe Abb. 6).
2) Die Sturzscheiben auseinander ziehen, bis der Fitting verschiebbar ist (siehe Abb. 7).
3) Den Fitting mitsamt den Muttern und Sturzscheiben in die gewünschte Position verschieben.
4) Bei der Montage des Fittings auf folgendes achten (siehe Abb. 7):
→ Die Zähne der Sturzscheiben versetzt ineinander positionieren.
→ Die Nut der Sturzscheiben möglichst parallel und aufrecht positionieren.
5) Den Libellenhalter in die Nut einsetzen (siehe Abb. 8, Pos. 1).
6) Die Libelle einsetzen und die Sturzscheiben senkrecht ausrichten (siehe Abb. 8, Pos. 2).
7) Die Muttern beidseits des Fittings mit 50 Nm festziehen.
11/2010
3
Auswirkungen
• Je höher die Antriebsradposition, desto stärker die Neigung der Sitzfläche
nach hinten
• Rollstuhl lässt sich beim Überwindung von Hindernissen leichter nach hinten
kippen
• Veränderter Schwerpunkt führt zu tieferem/ stabilerem Sitzen im Rollstuhl
• In Kombination mit einer Höhenverstellung der Lenkräder kann die Sitzhöhe
weiter angepasst werden.
• Je niedriger die Antriebsradposition, desto geringer die Neigung der Sitzflä­
che nach hinten
• Rollstuhl lässt sich beim Überwindung von Hindernissen schwerer nach hin­
ten kippen
• In Kombination mit einer Höhenverstellung der Lenkräder kann die Sitzhöhe
weiter angepasst werden.
