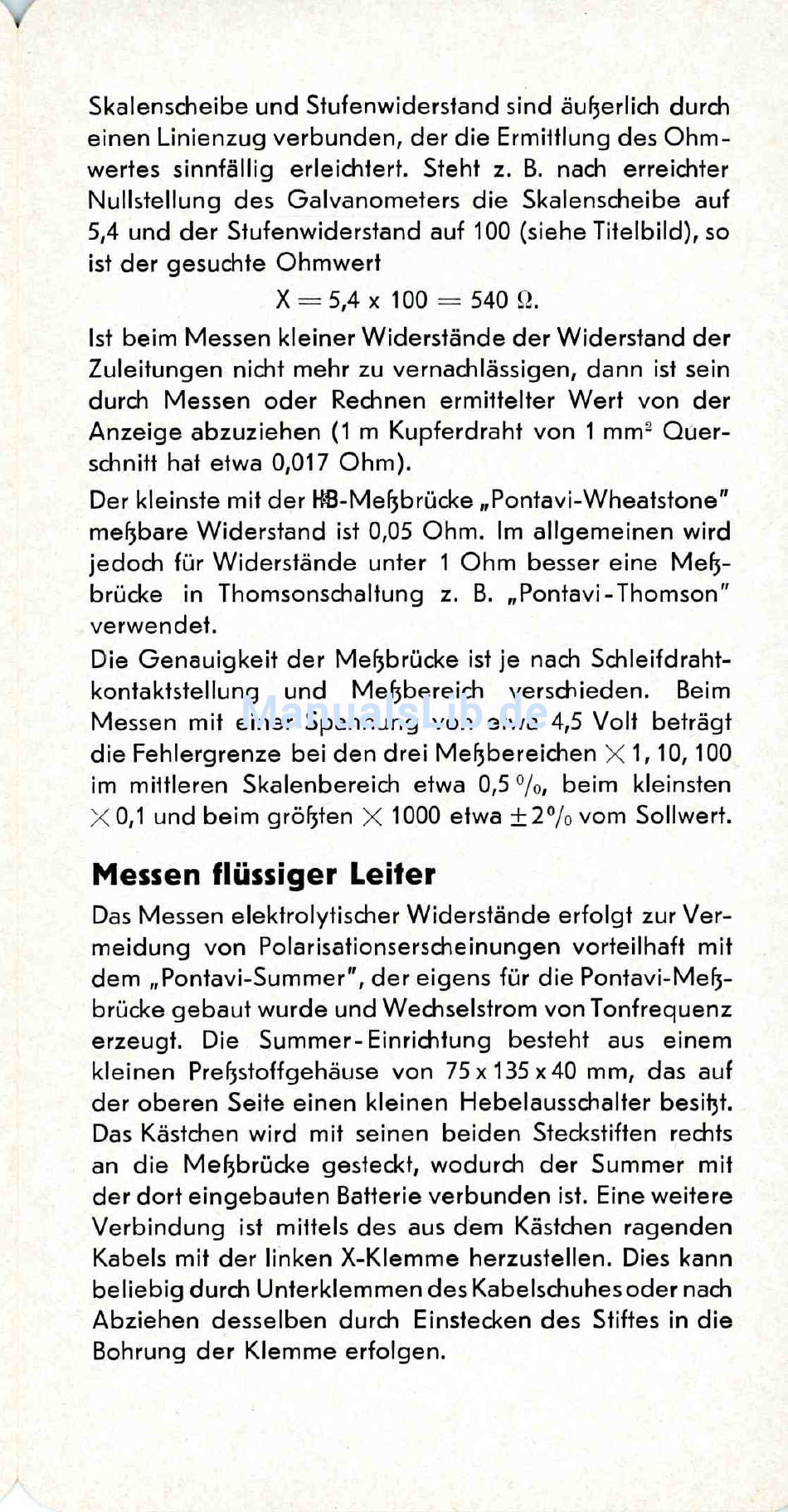

H&B Pontavi-Wheatstone Gebrauchsanweisung Seite 4

Skalenscheibe und Stufenwiderstand sind äußerlich durch
einen Linienzug verbunden, der die Erm ittlung des O h m ­
wertes sinnfällig erleichtert. Steht z. B. nach erreichter
N ullstellung des G alvanom eters die Skalenscheibe auf
5,4 und der Stufenwiderstand auf
ist der gesuchte O hm w ert
Ist beim Messen kleiner W iderstände der W iderstand der
Zuleitungen nicht mehr zu vernachlässigen, dann ist sein
durch Messen od er Rechnen erm ittelter W ert von der
A nzeige abzuziehen
schnitt hat etwa 0,017 O hm ).
Der kleinste mit der HB-Meßbrücke „Pontavi-W heatstone"
meßbare W iderstand ist 0,05 Ohm. Im allgem einen wird
jedoch für W iderstände unter
brücke in Thomsonschaltung z. B. „Pontavi-T hom son"
verw endet.
Die G en auigkeit der Meßbrücke ist je nach Schleifdraht­
kontaktstellung
Messen m it einer Spannung von etwa 4,5 V olt beträgt
die Fehlergrenze bei den drei M eßbereichen
im m ittleren Skalenbereich etwa 0 ,5 % , beim kleinsten
X 0,1 und beim größten
Messen flüssiger Leiter
Das Messen elektrolytischer W iderstände e rfo lg t zur V er­
m eidung von Polarisationserscheinungen vorteilhaft m it
dem „Pontavi-Sum m er", de r eigens für die Pontavi-M eß-
brücke gebaut wurde und W echselstrom von Tonfrequenz
erzeugt. Die S um m er-E inrichtung besteht aus einem
kleinen Preßstoffgehäuse von 7 5 x1 3 5 x4 0 mm, das auf
der oberen Seite einen kleinen Hebelausschalter besitzt.
Das Kästchen w ird mit seinen beiden Steckstiften rechts
an die M eßbrücke gesteckt, wodurch de r Summer mit
der do rt eingebauten Batterie verbunden ist. Eine weitere
V erbindung ist mittels des aus dem Kästchen ragenden
Kabels mit der linken X-Klem m e herzustellen. Dies kann
be lie big durch Unterklem m en des Kabelschuhes oder nach
A bziehen desselben durch Einstecken des Stiftes in die
Bohrung der Klem m e erfolgen.
X = 5,4 x
100
m K upferdraht von
(1
und M eßbereich
X
1000 etwa ± 2 % vom Sollwert.
(siehe T itelbild), so
100
==: 540 Ω.
1
O hm besser eine M eß­
1
verschieden.
mm Q u e r­
2
Beim
X
1,10,100
