Stromquelle

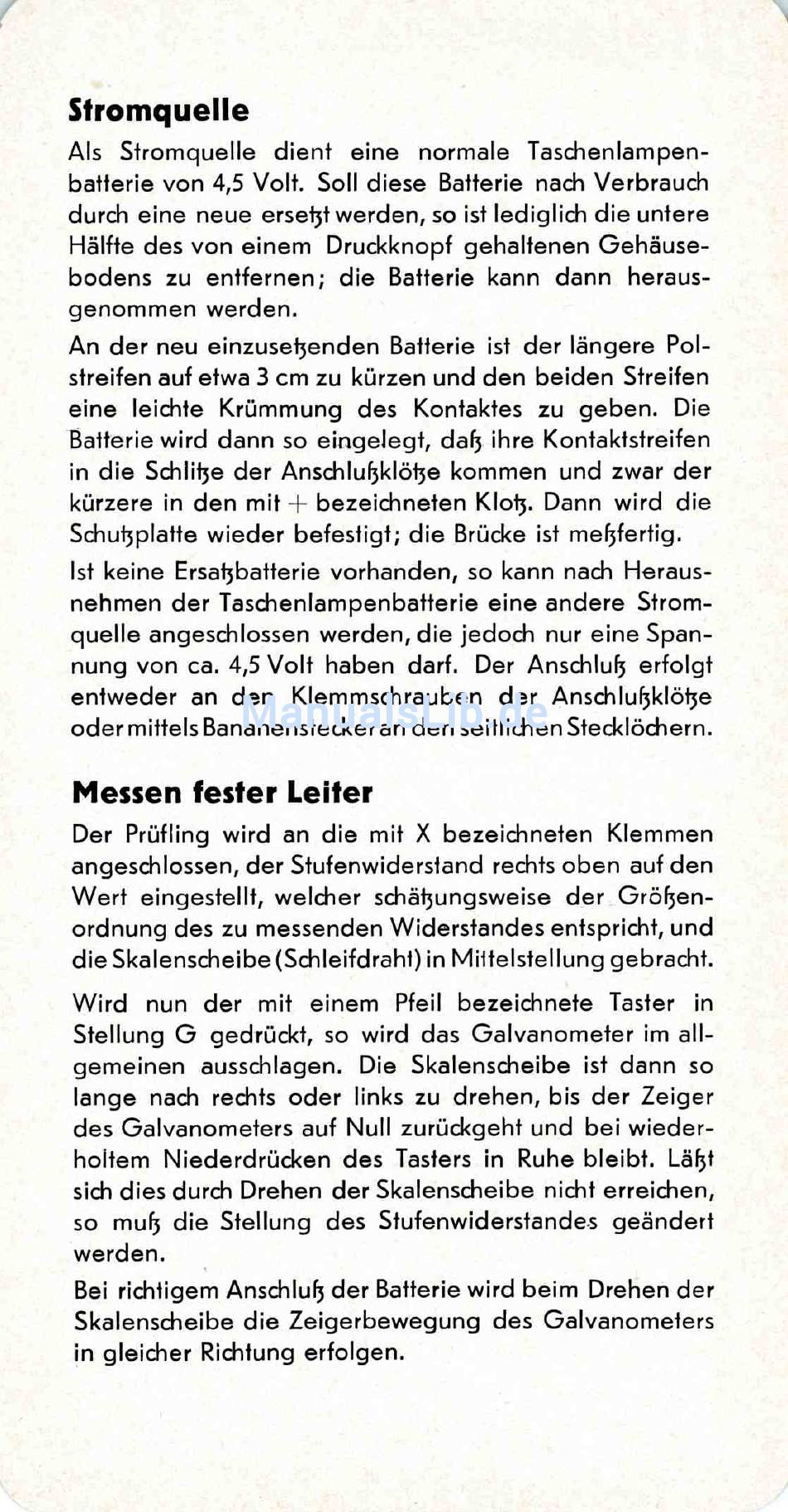

Als Strom quelle die n t eine normale Taschenlampen­
batterie von 4,5 Volt. Soll diese Batterie nach Verbrauch
durch eine neue erseht werden, so ist lediglich die untere
Hälfte des von einem Druckknopf gehaltenen G ehäuse­
bodens zu en tfe rnen ; die Batterie kann dann heraus­
genom m en werden.
An d e r neu einzuse^enden Batterie ist der längere Pol-
streifen auf etwa 3 cm zu kürzen und den beiden Streifen
eine leichte Krüm m ung des Kontaktes zu geben. Die
Batterie wird dann so einge le gt, d a ß ihre Kontaktstreifen
in die Schli^e der Anschlußklötze kommen und zwar der
kürzere in den m it + bezeichneten K lotz. Dann w ird die
Schutzplatte w iede r befestigt; d ie Brücke ist meßfertig.
Ist keine Ersatzbatterie vorhanden, so kann nach Heraus­
nehm en der Taschenlampenbatterie eine andere Strom ­
quelle angeschlossen w erden, die jedoch nur eine Span­
nung von ca. 4,5 V o lt haben darf. Der Anschluß erfolgt
entw eder an den Klemmschrauben d e r Anschlußklötze
od er mittels Bananenstecker an den seitlichen Stecklöchern.
Messen fester Leiter
Der Prüfling w ird an die mit X bezeichneten Klemmen
angeschlossen, der Stufenwiderstand rechts oben auf den
W ert eingestellt, welcher schätzungsweise de r G rößen­
ordnung des zu messenden W iderstandes entspricht, und
die Skalenscheibe (Schleifdraht) in M ittelstellung gebracht.
W ird nun der m it einem Pfeil bezeichnete Taster in
Stellung G gedrückt, so wird das G alvanom eter im all­
gem einen ausschlagen. Die Skalenscheibe ist dann so
lange nach rechts od er links zu drehen, bis d e r Zeiger
des G alvanom eters auf Null zurückgeht und bei w iede r­
holtem Niederdrücken des Tasters in Ruhe bleibt. Läßt
sich dies durch Drehen der Skalenscheibe nicht erreichen,
so muß die Stellung des Stufenwiderstandes geändert
w erden.
Bei richtigem Anschluß der Batterie w ird beim Drehen der
Skalenscheibe die Z eigerbew egung des G alvanom eters
in gleicher Richtung erfolgen.
