2.2
Display
Zeigt die Werte der Variabel, den Alarmsollwert, Informationen über die Kommunikation und alle
die konfigurierten Parameter an. Das mehrsprachige Interface, macht das Navigieren und das
intuitive Beträten von verschiedenen Funktionen einfacher.
2.3
Displaymodus

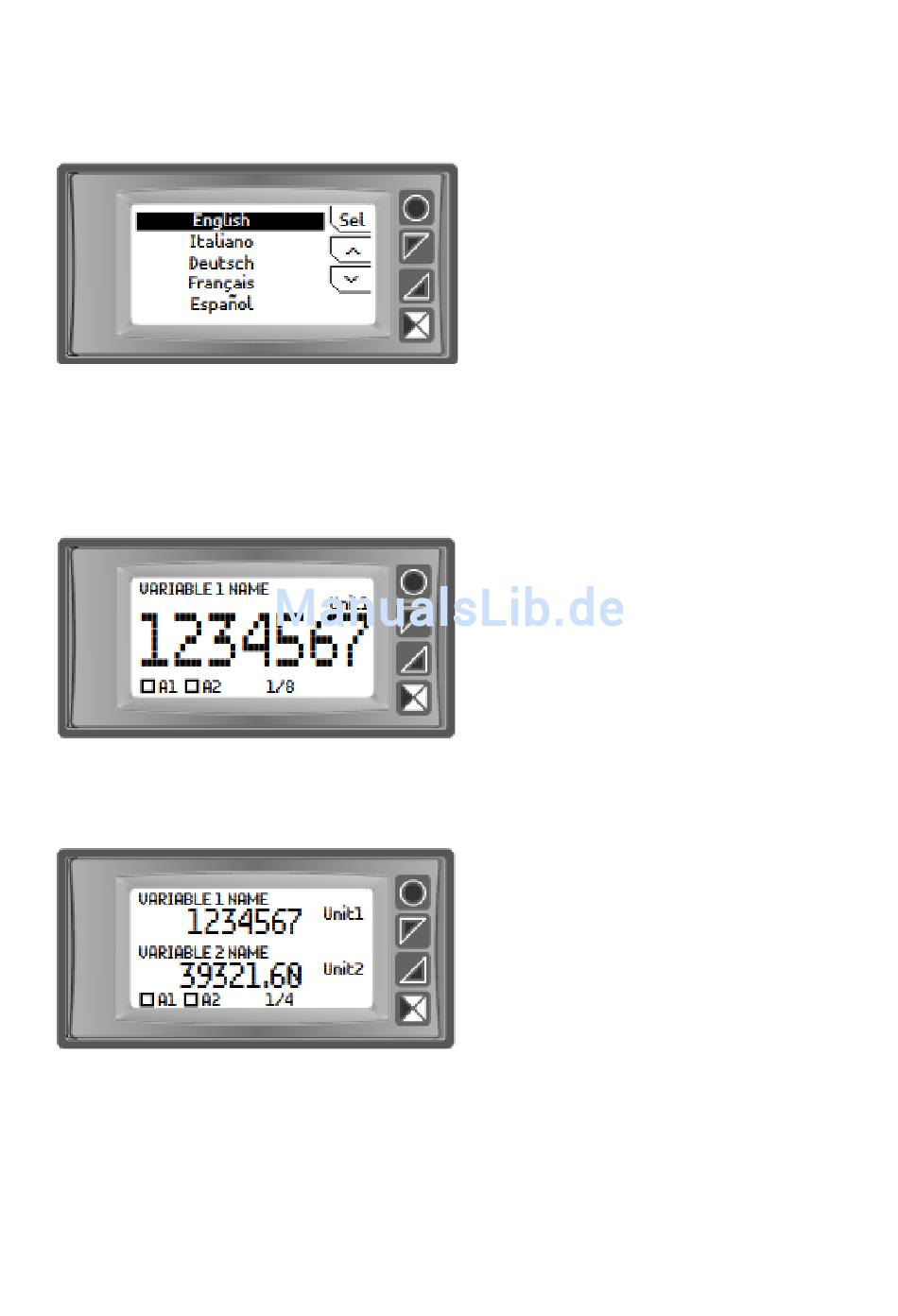

Zeigt den Wert der ersten Variable mit relativer Beschreibung, die Messeinheit und den Status
des Alarmrelais an. Diese Abbildung repräsentiert das Display der "1 Wert pro Seite" Einstellung
im Parameter "Display → View" an. Der 1/8 Text im unteren Teil zeigt an, dass die erste der 8
Seiten, genutzt wird, um freigegebene Variablen darzustellen.
Zeigt den Wert der ersten zwei Variablen mit relativer Beschreibung, die Messeinheit und den
Status des Alarmrelais an. Diese Abbildung repräsentiert das Display der "2 Werte pro Seite"
Einstellungen im Parameter "Display → View" an.
Beim ersten Starten des Displays, wird die
Sprachauswahl angezeigt.
