Digitaleingang DI.1
Digitaleingang DI.2
Digitaleingang DI.3
Potentiometer
Q1-Relayausgang
Q2-Relayausgang

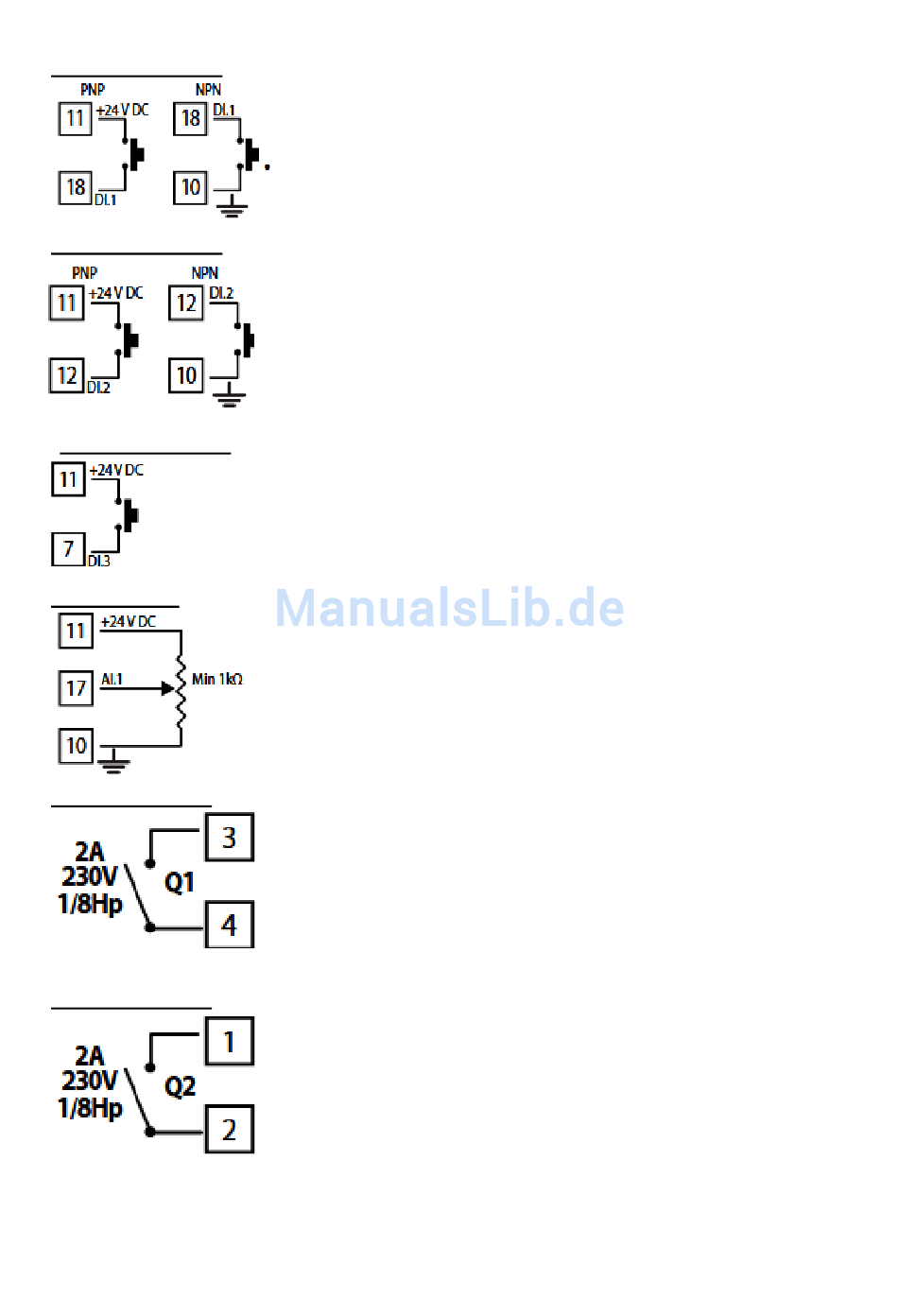

PNP-Konfiguration, um den Eingang DI.1 zu aktivieren,
kurze Schaltungsklemmen 11 (+24 Vdc) und 18 (DI.1).
(Aktivierung Vi > 8,7V
NPN-Konfiguration, um den Eingang DI.1 zu aktivieren,
kurze Schaltungsklemmen 10 (GND) und 18 (DI.1).
(Aktivierung Vi < 7,2V
PNP-Konfiguration, um den Eingang DI.2 zu aktivieren,
kurze Schaltungsklemmen 11 (+24 Vdc) und 12 (DI.2).
(Aktivierung Vi > 8,7V
NPN-Konfiguration, um den Eingang DI.2 zu aktivieren,
kurze Schaltungsklemmen 10 (GND) und 12 (DI.2).
(Aktivierung Vi < 7,2V
Um den Eingang DI.3 zu aktivieren, Kurzschluss der Klemme 11
(+24 Vdc) und 7 (DI.3).
(Aktivierung Vi > 12,1V
Für lineare Potentiometers.
Nutzen Sie das Potentiometer, mit einem Widerstandswert
höher als 1KΩ.
Wenn Sie ein abgeschirmtes Kabel nutzen, muss die
Abschirmung mit der Klemme 10 (GND) angeschlossen werden.
2A/ 250 Vac Kontakte für die ohmsche Last
Beachten Sie: siehe im unten abgebildeten Graphen
2A/ 250 Vac Kontakte für die ohmsche Last
Beachten Sie: siehe im unten abgebildeten Graphen
© PCE Instruments
Deaktivierung Vi < 7,2V)
Deaktivieren Vi < 8,7V)
Deaktivieren Vi < 7,2V)
Deaktivierung Vi < 8,7V)
Deaktivierung Vi < 12,0V)
