1.7

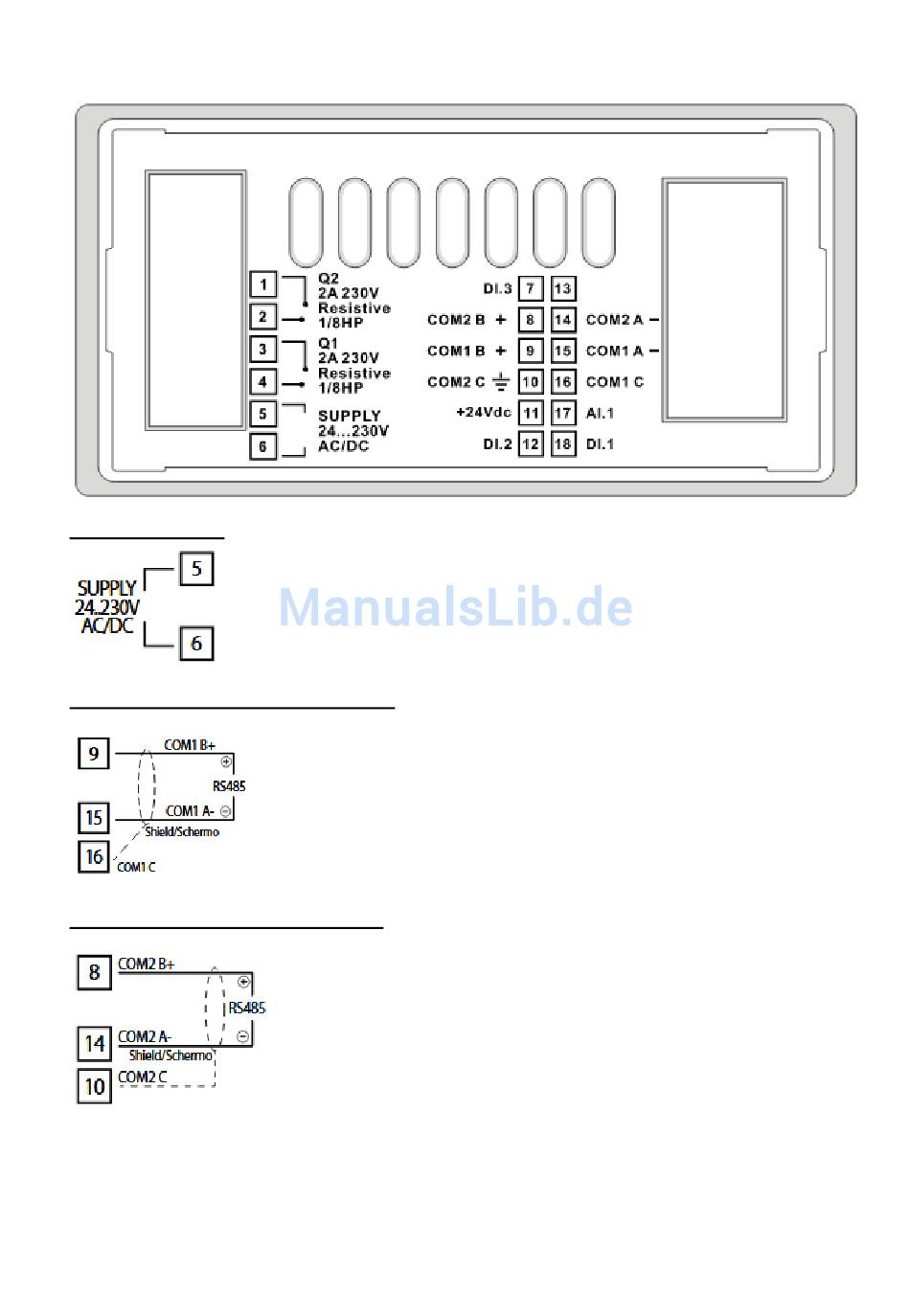

Schaltplan
Stromversorgung
Verlängerter Bereich schaltet die Stromversorgung 24...230Vac/Vdc
±15% 50/60 Hz 8 VA (mit galvanischer Isolierung) an.
COM1 serieller Port (Modbus-Master)
Für Verbindung mit dem Modbus-Slavegerät
COM2 serieller Port (Modbus-Slave)
Für Verbindungen mit einem Modbus-Master-Gerät
RS485-Schnittstelle
1/4 Linienbelastung (hoch bis 128 Netzknoten im Modbus)
Gleichtaktversorgung +/- 25V
Schutz vor Fehler +/-60V
Modbus-Master oder Multimaster Protokoll
RTU und ASCII-Modus
RS485-Schnittstelle
1/4 Linienbelastung (hoch bis 128 Netzknoten im Modbus)
Gleichtaktversorgung +/-25V
Schutz vor Fehler +/-60V
Modbus-Slave RTU Protokoll
