3 Solar-Wechselrichter SOL

3 Solar-Wechselrichter SOL
3.1

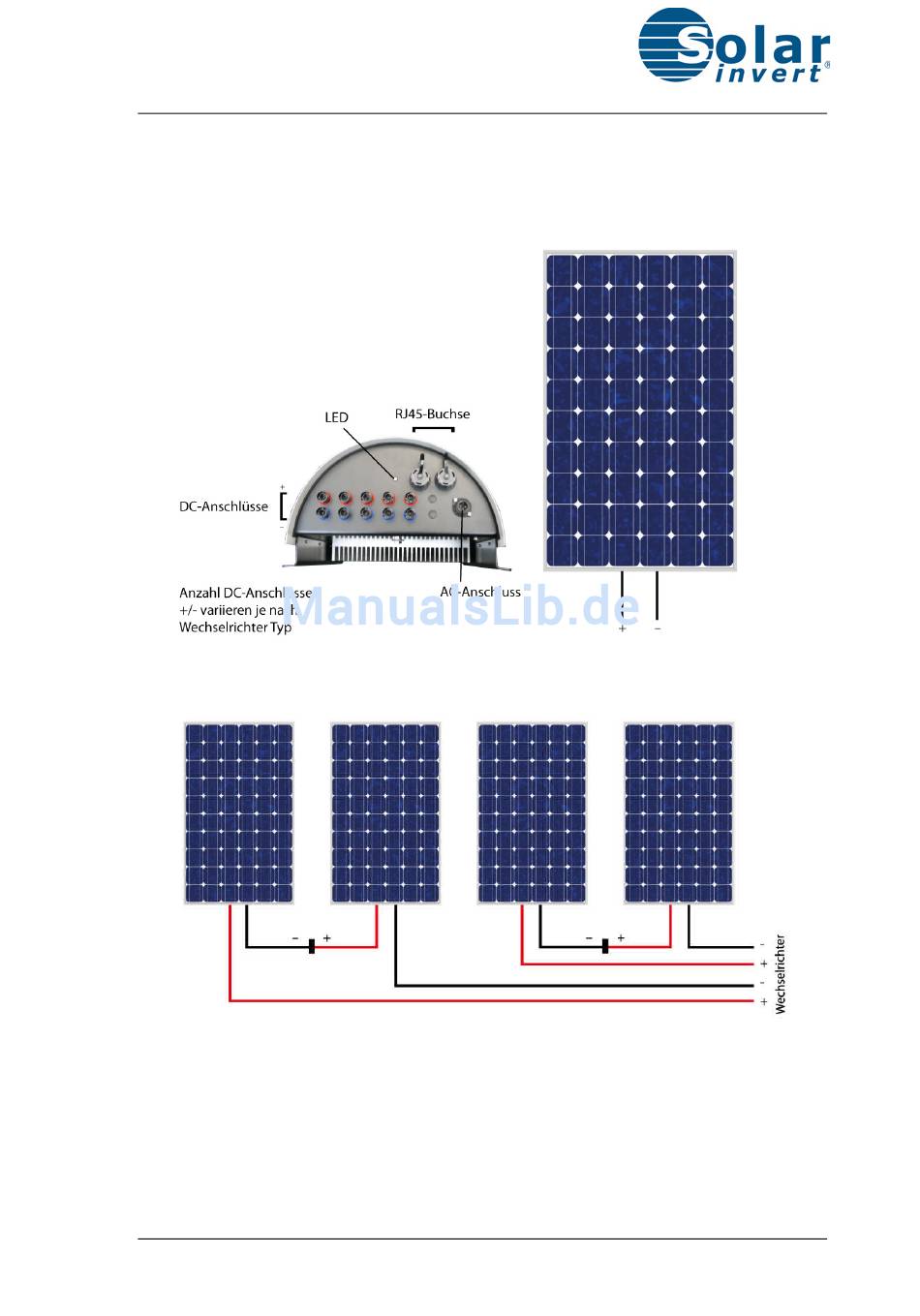

Anlagenschema Solar

Jedes Modul ist mit einem separaten Modulanschlusskabel (u.U. im Lieferumfang Ihrer Photovoltaik-
anlage) bis zum Wechselrichter zu führen.
Ist die Eingangsspannung des Solar-Wechselrichters höher als eine Modulspannung, so werden kleine
Modulstrings aus 2-4 Modulen gebildet.
Die Summe der Modulspannungen (Umpp bei STC) eines solchen Strings sollte immer der Nennspan-
nung des Wechselrichters entsprechen oder bei -3% bis +12% liegen.
Es können auch mehrere Module oder Mini-Strings parallelgeschaltet werden, dabei darf aber nie der
max. Strom pro Eingangsstecker überschritten werden. (<16A, siehe Datenblatt).
