Solarinvert Anschlussset Tyco - Stecker 1fach Technisches Handbuch

Werbung

Technisches Handbuch
Wechselrichter
V.200004.8

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Solarinvert Anschlussset Tyco - Stecker 1fach

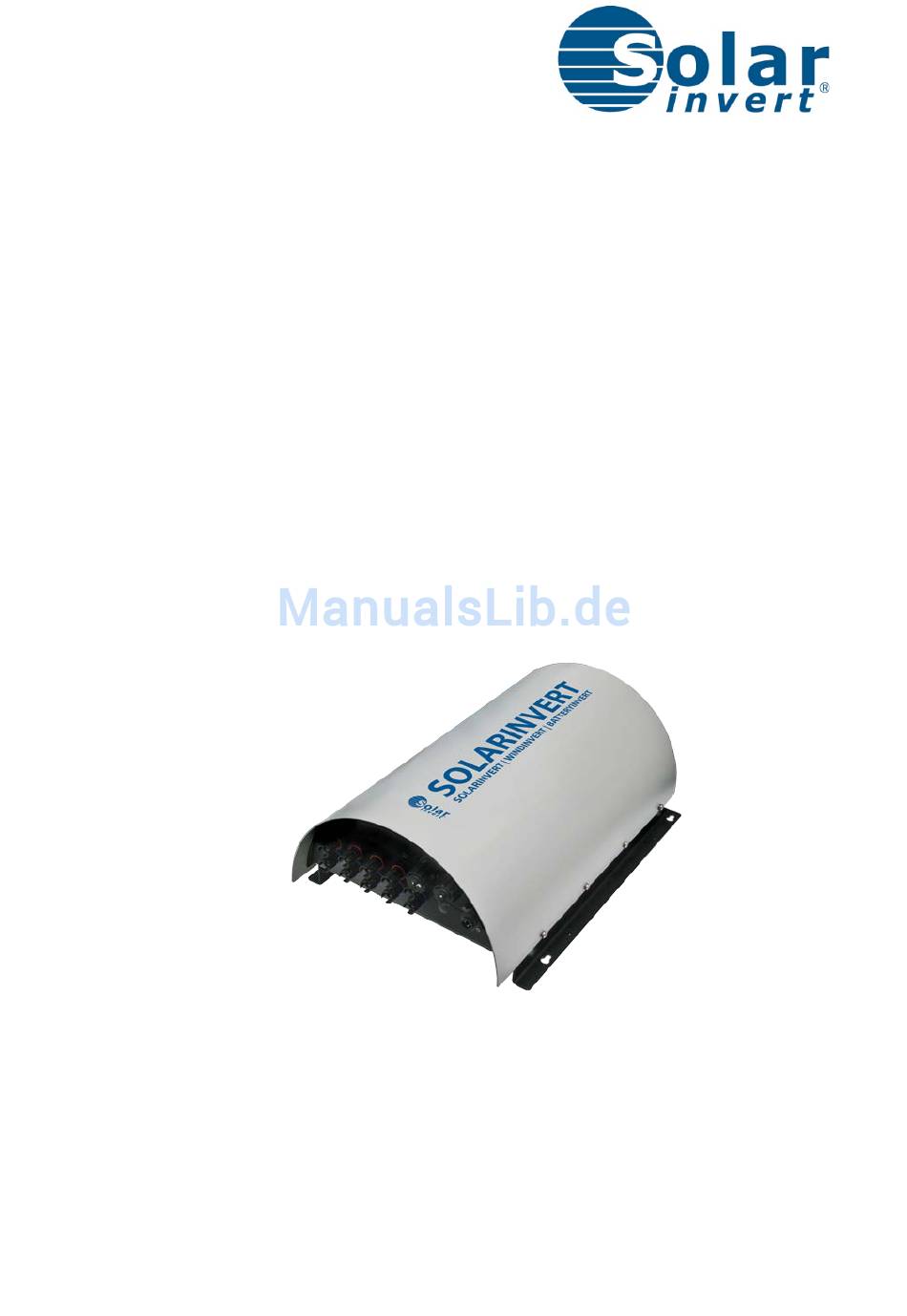

  • Seite 1 Technisches Handbuch Wechselrichter V.200004.8...
  • Seite 2: Vorwort

    Vorwort Sehr geehrter Kunde, vielen Dank für Ihr Vertrauen in unsere Produkte. Die SolarInvert GmbH hat über 10 Jahre Erfahrung in der Entwicklung und Produktion von leistungsstarken elektronischen Bauteilen und Systemen für die Photovoltaik. Wir haben uns zum Leitbild gemacht, unsere Kunden immer nach höchsten Anforde- rungen zu bedienen.
  • Seite 3: Inhaltsverzeichnis

    Maße für Montage von Wechselrichtern mit 1300W - 2400 W ............. 19 Montagehinweise für Würth-Ersatz Wechselrichter ................. 20 Absicherung Zuleitungen Wechselrichter ..................20 Austausch Wechselrichter ......................... 20 Stromlaufpläne ............................ 21 10.1 1-phasige Einspeisung ............................21 10.2 3-phasige Einspeisung ............................21 Ersatzteile und Zubehör ........................22 SolarInvert GmbH Seite | 3...
  • Seite 4 Service, Wartung und Reinigung ..................... 23 Kundendienst und Garantie ......................24 SolarInvert GmbH Seite | 4...
  • Seite 5: Allgemeine Hinweise

    Geräten ohne Trafo. Durch die Verwendung eines Niederfrequenz-Ringkerntransformators (NF–Trafos) werden Wirkungs- gradverluste vermieden, wie sie bei Geräten mit Hochfrequenztechnik auftreten. Ein effizientes und schnelles MPP-Tracking sorgt für höchste Energieerträge bei Solarmodulen. SolarInvert GmbH Seite | 5...
  • Seite 6: Sicherheitshinweis Wechselrichter

    Das Ausschalten der Geräte hat über die Sicherung in der Elektroinstallation zu erfolgen. • Stellen Sie sicher, dass die Sicherung ausgeschaltet ist, bevor Sie den Netzanschlussstecker abziehen. • Die Geräte erwärmen sich funktionsbedingt. Bringen Sie keine wärmeempfindlichen Ge- genstände in der Nähe der Geräte an. SolarInvert GmbH Seite | 6...
  • Seite 7 Die Geräte sind für die Integration in eine fest verlegte Elektroinstallation bestimmt. Es sind keine ortsveränderlichen Betriebsmittel (Festanschluss). Die ordnungsgemä- ße Funktion muss unter Berücksichtigung des speziellen Einsatzes und den damit geltenden anerkannten Regeln für die Sicherheit und Funktion sichergestellt wer- den. SolarInvert GmbH Seite | 7...
  • Seite 8: Kommunikation

    Monitoring Folgende Monitoring-Systeme werden derzeit unterstützt: - SolarInvert Display - Power Dog von Eco Data - PC mit SolarInvert Control Center (SICC) in Verbindung mit dem Service Kabel USB-RS485, Bestell- Artikel-Nr.: SI-USB-RS485 Auslesbare Gerätedaten: - Gerätetyp (BAT, SOL, WIN) - Nenneingangsspannung...
  • Seite 9: Lieferumfang

    • Technisches Handbuch • Verpackung (Kartonage, Schaumstoff oder Kovur Verpackung) Bitte beachten: Eine Rücksendung darf nur im Originalkarton erfolgen. Anschlüsse AC-Anschluss Der Anschluss des Netzanschlusskabels an die Elektroinstallation erfolgt bei allen Wechselrichtern nach Folgendem Schema: SolarInvert GmbH Seite | 9...
  • Seite 10: Anschlussbelegung Für Neutrik Stecker/Würth Ersatz

    Es wird eine galvanisch getrennte lineare Bustopologie verwendet. Der RJ45 Stecker zum Anschluss am Wechselrichter ist wie folgt zu belegen (Draufsicht Stecker): Nummer nach Bild Farbcode Beschreibung Nicht verwendet. Braun/Weiß RS485 A Braun RS485 B Wird nicht angeschlossen. SolarInvert GmbH Seite | 10...
  • Seite 11: Solar-Wechselrichter Sol

    Die Summe der Modulspannungen (Umpp bei STC) eines solchen Strings sollte immer der Nennspan- nung des Wechselrichters entsprechen oder bei -3% bis +12% liegen. Es können auch mehrere Module oder Mini-Strings parallelgeschaltet werden, dabei darf aber nie der max. Strom pro Eingangsstecker überschritten werden. (<16A, siehe Datenblatt). SolarInvert GmbH Seite | 11...
  • Seite 12: Wind-Wechselrichter Win

    Sollte das Windrad trotz Kurzschlussbremsung nicht abbremsen, erkennt die Elektronik diesen Zu- stand und gibt den WR erst wieder frei, wenn sich die Drehzahl deutlich reduziert hat! (Gilt nur bei WindInvert Typ AC). Daher muss der Generator der Windkraftanlage dauerkurzschlussfest sein. SolarInvert GmbH Seite | 12...
  • Seite 13: Anlagenschema Windwechselrichter

    Wechselrichter vom Netz mit Spannung versorgt wird, sodass die Konfiguration unabhängig von den aktuellen Windverhältnissen durchgeführt werden kann. Nach Abschluss der Konfiguration ist der Konfigurationsmodus unbedingt wieder abzuschalten, um den Wechselrichter wieder in den Normal- betrieb zurückzuversetzen und permanente Leistungsaufnahme aus dem Netz zu vermeiden. Anlagenschema Windwechselrichter SolarInvert GmbH Seite | 13...
  • Seite 14: Übersicht Über Den Hausanschluss

    Um einen ordnungsgemäßen Betrieb zu gewährleisten, muss die richtige Spannungs-Leistungs- Kennlinie des Windgenerators in den Wechselrichter einprogrammiert sein. Der Windgenerator muss kurzschlussfest sein! Batterie Wechselrichter BAT Verschaltungsschema BatteryInvert Netzeinspeisung mit 2-8 Stück 12V Batterien in Reihe. SolarInvert GmbH Seite | 14...
  • Seite 15: Betriebsmodi Des Batteryinvert

    Steuerspannung 0V bis +10V: Weiß: plus + Braun: minus - 3m LIYCY; 4x0,25-0,35qmm; Messleitung Melderelais Weiß, Klemme 1: Schließer 1A / 250VAC Gelb, Klemme 2: Wechsler Mitte Grün, Klemme 3: Öffner 1A / 250VAC Braun: nicht belegt SolarInvert GmbH Seite | 15...
  • Seite 16: Montage Und Inbetriebnahme

    Nicht benutzte DC-Eingänge müssen mit Gegensteckern und passenden Verschlussstopfen verschlossen werden! • Sicherung einschalten! • Status LED leuchtet! • Das Gerät arbeitet! • Nach richtigem Anschluss und Inbetriebnahme arbeiten die Wechselrichter vollautomatisch. Es sind keine Einstellungen nötig. SolarInvert GmbH Seite | 16...
  • Seite 17: Montagehinweise

    Hinweise dieses Technischen Handbuches beachten! • Kundenservice kontaktieren! Montagehinweise VORSICHT Montieren oder betreiben Sie das Gerät niemals waagerecht, mit den Anschlüssen nach oben, oder liegend, da dies die Lebensdauer, Funktion und die Sicherheit des Gerätes gefährdet. SolarInvert GmbH Seite | 17...
  • Seite 18: Mindestabstände Für Die Montage Von Wechselrichtern

    7 Montagehinweise Mindestabstände für die Montage von Wechselrichtern HINWEIS Bei einer Montage übereinander, müssen die Wechselrichter versetzt montiert wer- den. Wechselrichter mit den Anschlüssen nach unten montieren!!! SolarInvert GmbH Seite | 18...
  • Seite 19: Maße Für Montage Von Wechselrichtern Mit 200W - 1200 W

    7 Montagehinweise Maße für Montage von Wechselrichtern mit 200W - 1200 W Maße für Montage von Wechselrichtern mit 1300W - 2400 W SolarInvert GmbH Seite | 19...
  • Seite 20: Montagehinweise Für Würth-Ersatz Wechselrichter

    Austausch Wechselrichter Ist der Wechselrichter wirklich einmal defekt und mögliche Ursachen und Fehler ausgeschlossen, ver- suchen Sie nicht, ihn selbst zu reparieren oder einen Techniker damit zu beauftragen, sondern melden Sie den Defekt bei Ihrem Wechselrichter-Verkäufer. SolarInvert GmbH Seite | 20...
  • Seite 21: Stromlaufpläne

    Wir empfehlen TELE Haase RE-NA003. Dreiphasige Einspeisung bei 6 Wechselrichtern, 3-poliger NA-Schutz VDE AR-N4105/ENS: Bei Überschusseinspeisung (Erhöhung des Eigenverbrauchs) ist der regenerative Einspeisezähler am internen Hausnetz anzuschließen und es muss ein Zweirichtungszähler für den Hausanschluss einge- baut werden. SolarInvert GmbH Seite | 21...
  • Seite 22: Ersatzteile Und Zubehör

    Nur der Einsatz der folgend aufgeführten Ersatz- und Zubehörteile gewährleistet einen einwandfreien und sicheren Betrieb des Gerätes. Daher dürfen nur die von uns freigegebenen Ersatz- und Zubehörteile verwendet werden. Bei Verwendung ande- rer Teile übernehmen wir bei Produkt-, Sach- oder Personenschäden keine Haftung. SolarInvert GmbH Seite | 22...
  • Seite 23: Service, Wartung Und Reinigung

    12 Service, Wartung und Reinigung Solarwechselrichter Artikel-Name Artikel Nr. Kenndaten Anschlussset Tyco - Stecker 1fach 200240-1 1 x Plus + 1 x Minus + CA3LD Anschlussset Tyco - Stecker 2fach 200240-2 2 x Plus + 2 x Minus + CA3LD...
  • Seite 24: Kundendienst Und Garantie

    Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite. SOLARINVERT GmbH | Kundendienst | Steinbeisstraße 20 | D-71691 Freiberg Tel. 07141/299 21 13 | Fax 07141/299 21 21 | info@solarinvert.de Unseren Kundendienst erreichen Sie telefonisch zu unseren Geschäftszeiten. HINWEIS Die Garantiebedingungen und technische Daten finden Sie unter: www.solarinvert.de...
