2 Anschlüsse

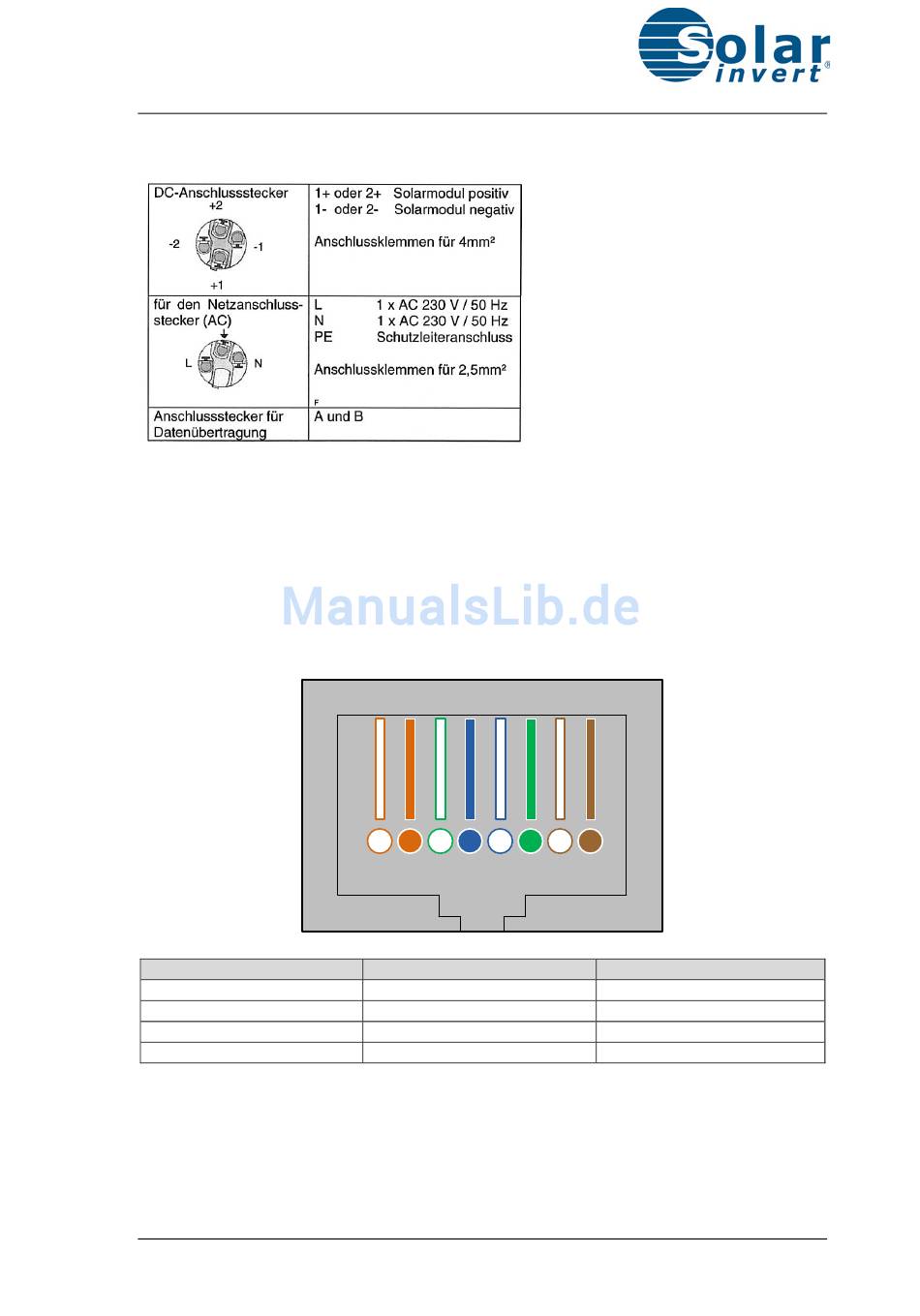

2.2 Anschlussbelegung für Neutrik Stecker/Würth Ersatz
DC Stecker NL4MP
AC Stecker NAC3MPB-1
2.3 RJ 45 Stecker für RS485/ Modbus-RTU Kommunikation
Es wird eine galvanisch getrennte lineare Bustopologie verwendet.
Der RJ45 Stecker zum Anschluss am Wechselrichter ist wie folgt zu belegen (Draufsicht Stecker):
Nummer nach Bild
1-6
7
8
GND
SolarInvert GmbH
1 2 3 4 5 6
Farbcode
-
Braun/Weiß
Braun
-
7 8
Beschreibung
Nicht verwendet.
RS485 A
RS485 B
Wird nicht angeschlossen.
Seite | 10
