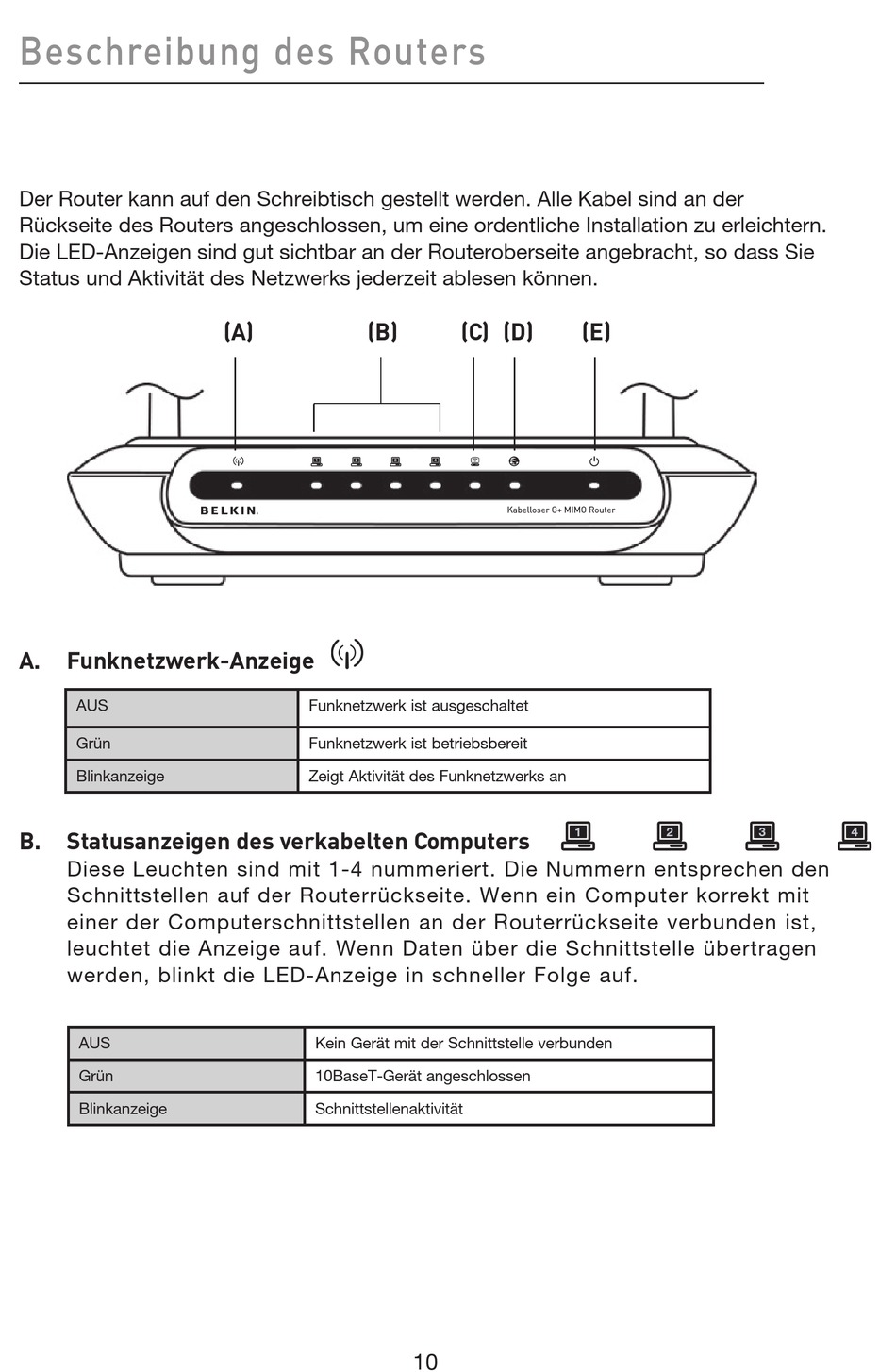

Beschreibung des Routers
Der Router kann auf den Schreibtisch gestellt werden. Alle Kabel sind an der
Rückseite des Routers angeschlossen, um eine ordentliche Installation zu erleichtern.
Die LED-Anzeigen sind gut sichtbar an der Routeroberseite angebracht, so dass Sie
Status und Aktivität des Netzwerks jederzeit ablesen können.
�
�
�
�
�
A.
Funknetzwerk-Anzeige
AUS
Grün
Blinkanzeige
B.
Statusanzeigen des verkabelten Computers
Diese Leuchten sind mit 1-4 nummeriert. Die Nummern entsprechen den
Schnittstellen auf der Routerrückseite. Wenn ein Computer korrekt mit
einer der Computerschnittstellen an der Routerrückseite verbunden ist,
leuchtet die Anzeige auf. Wenn Daten über die Schnittstelle übertragen
werden, blinkt die LED-Anzeige in schneller Folge auf.
AUS
Grün
Blinkanzeige
(A)
�
�
�
�
�
�
�
�
�
Funknetzwerk ist ausgeschaltet
Funknetzwerk ist betriebsbereit
Zeigt Aktivität des Funknetzwerks an
Kein Gerät mit der Schnittstelle verbunden
10BaseT-Gerät angeschlossen
Schnittstellenaktivität
(B)
(C) (D)
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
�
Kabelloser G+ MIMO Router
10
10
(E)
�
�
�
�
�
�
