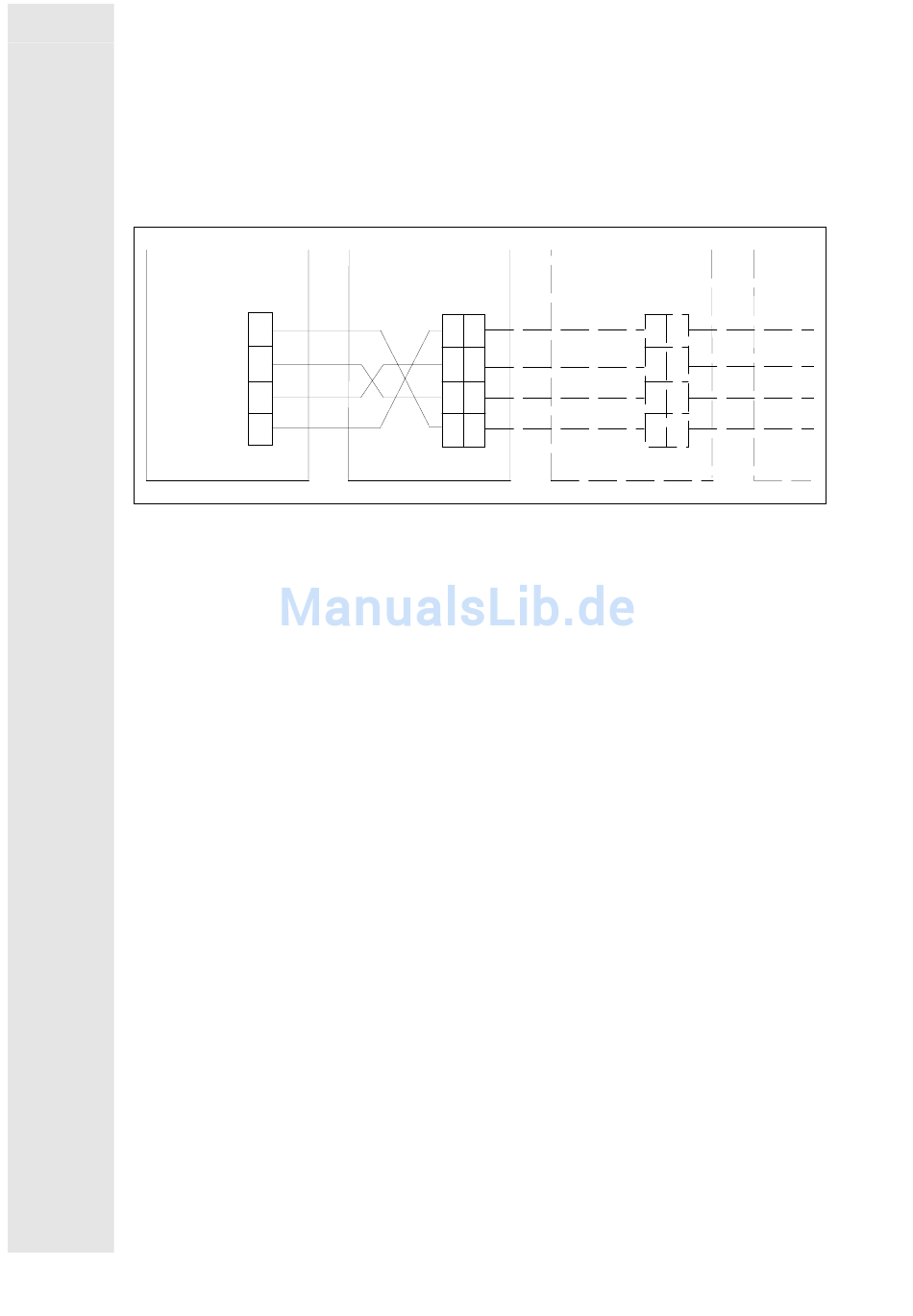

5.2.3. State Bus

Über den State Bus X6 gibt das Versorgungsmodul Statusinforma-
tionen (Betriebsbereit, Überspannung, Übertemperatur des
Kühlkörpers) an die angeschlossenen Achsmodule. Die vier
Leitungen des State Bus sind vom Versorgungsmodul zu den
Achsmodulen zu legen. Die nebeneinanderliegenden Klemmen im
Achsmodul sind intern gebrückt.
9220
State Bus
GND
Temp
RDY
Umax
X6
Im betriebsbereiten Zustand müssen folgende Pegel am State Bus
meßbar sein:
•
Temp -> GND : ca. 0...2 V
•
RDY -> GND : ca. 0...2 V
•
U
max
Die angegebenen Werte gelten bei vorhandener Verbindung des
State Bus zwischen Versorgungsmodul und den angeschlossenen
Achsmodulen.
9220
State Bus
Umax
RDY
Temp
GND
X6
-> GND : mehr als 2V
State Bus
Umax
RDY
Temp
GND
X6
