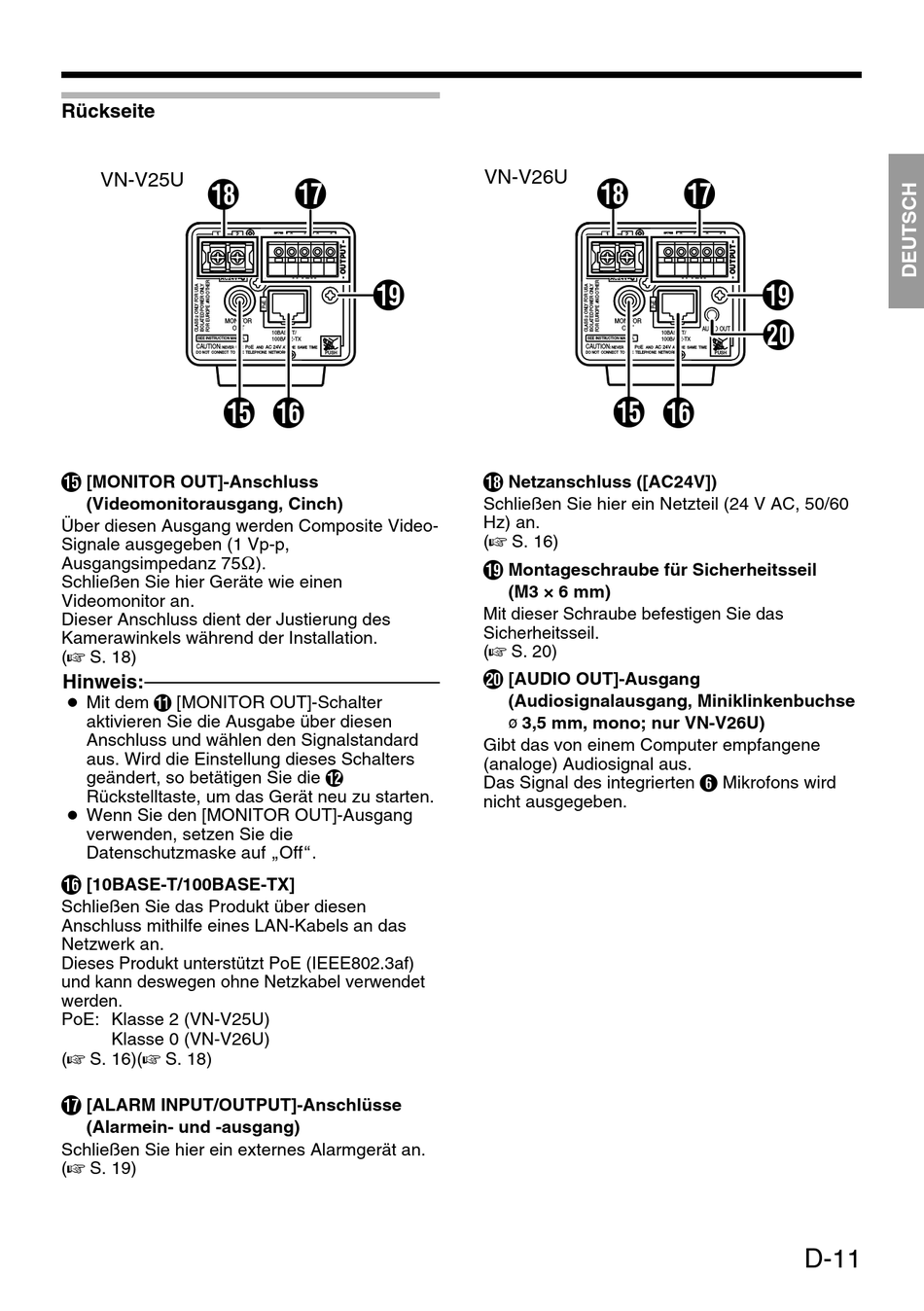

Rückseite
VN-V25U
R
1 2
AC24V
MONITOR
OUT
SEE INSTRUCTION MANUAL
CAUTION
: NEVER USE
DO NOT CONNECT TO THE TELEPHONE NETWORK
O
O
[MONITOR OUT]-Anschluss
(Videomonitorausgang, Cinch)
Über diesen Ausgang werden Composite Video-
Signale ausgegeben (1 Vp-p,
Ausgangsimpedanz 75K).
Schließen Sie hier Geräte wie einen
Videomonitor an.
Dieser Anschluss dient der Justierung des
Kamerawinkels während der Installation.
(A S. 18)
Hinweis:
● Mit dem K [MONITOR OUT]-Schalter
aktivieren Sie die Ausgabe über diesen
Anschluss und wählen den Signalstandard
aus. Wird die Einstellung dieses Schalters
geändert, so betätigen Sie die L
Rückstelltaste, um das Gerät neu zu starten.
● Wenn Sie den [MONITOR OUT]-Ausgang
verwenden, setzen Sie die
Datenschutzmaske auf COffD.
P
[10BASE-T/100BASE-TX]
Schließen Sie das Produkt über diesen
Anschluss mithilfe eines LAN-Kabels an das
Netzwerk an.
Dieses Produkt unterstützt PoE (IEEE802.3af)
und kann deswegen ohne Netzkabel verwendet
werden.
PoE: Klasse 2 (VN-V25U)
Klasse 0 (VN-V26U)
(A S. 16)(A S. 18)
Q
[ALARM INPUT/OUTPUT]-Anschlüsse
(Alarmein- und -ausgang)
Schließen Sie hier ein externes Alarmgerät an.
(A S. 19)
Q
G 2 1 2 1
ALARM
S
10BASE-T/
100BASE-TX
PoE AC 24V
AND AT THE SAME TIME
PUSH
P
VN-V26U
R
1 2
AC24V
MONITOR
OUT
SEE INSTRUCTION MANUAL
CAUTION
PoE AC 24V
: NEVER USE AND
DO NOT CONNECT TO THE TELEPHONE NETWORK
O P
R
Netzanschluss ([AC24V])
Schließen Sie hier ein Netzteil (24 V AC, 50/60
Hz) an.
(A S. 16)
S
Montageschraube für Sicherheitsseil
(M3 × 6 mm)
Mit dieser Schraube befestigen Sie das
Sicherheitsseil.
(A S. 20)
T
[AUDIO OUT]-Ausgang
(Audiosignalausgang, Miniklinkenbuchse
R 3,5 mm, mono; nur VN-V26U)
Gibt das von einem Computer empfangene
(analoge) Audiosignal aus.
Das Signal des integrierten F Mikrofons wird
nicht ausgegeben.
Q
G 2 1 2 1
ALARM
S
T
AUDIO OUT
10BASE-T/
100BASE-TX
AT THE SAME TIME
PUSH
D-11
