CONNEXIONS

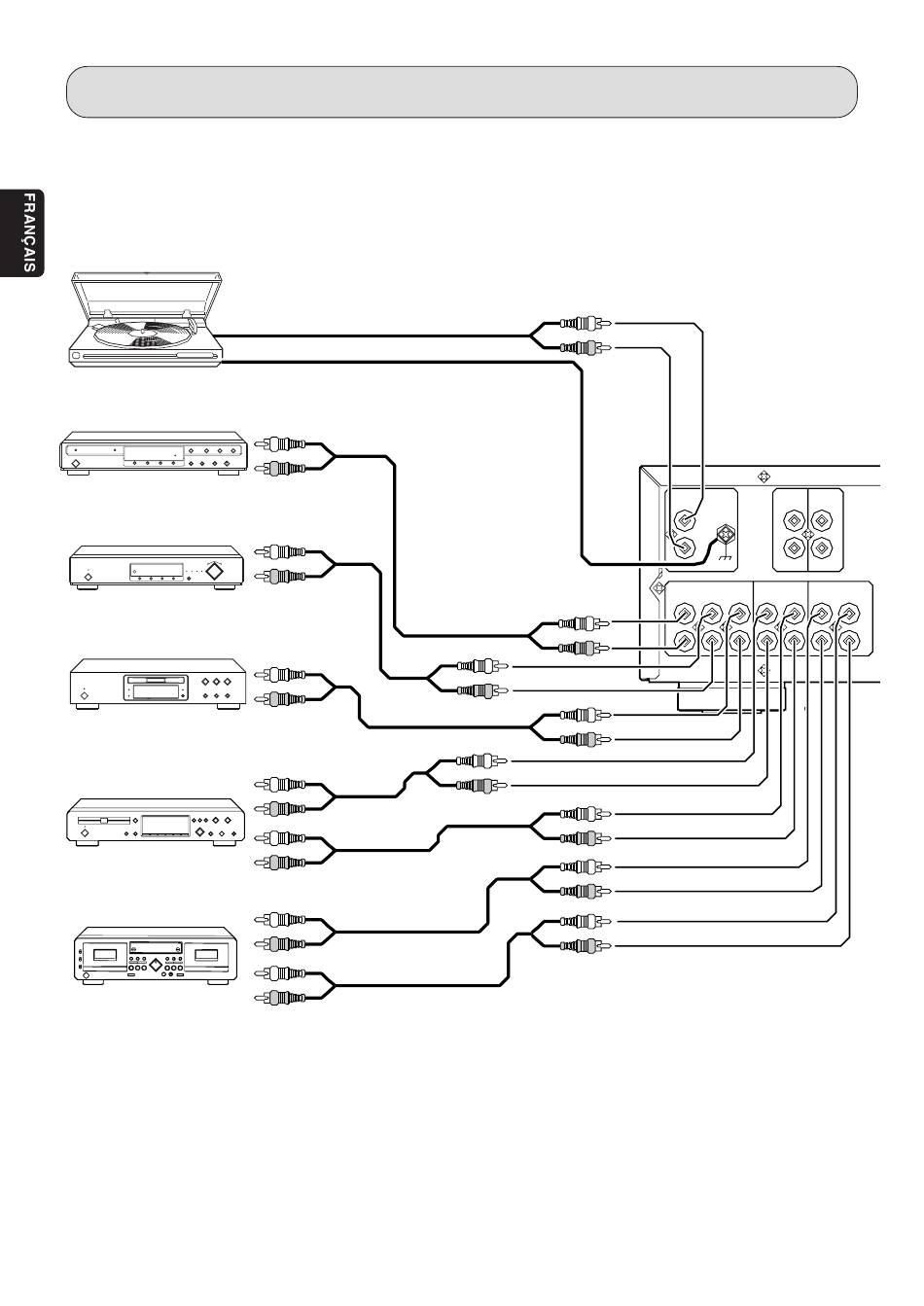

Exemple de branchement : Branchement essentiel pour la lecture en stéréo
Pour effectuer des connexions correctes, se reporter également aux manuels d'utilisation des composants.
Platine disque
Lecteur de CD
Tuner
Lecteur DVD
Graveur de CD-R, etc.
Platine MD ou cassette
4
Vers prises de sortie ligne (LINE OUT)
Vers prises de sortie
ligne (LINE OUT)
Vers prises de sor-
t i e l i g n e ( L I N E
OUT)
Vers prises de sortie
ligne (LINE OUT)
Vers prises d'entrée ligne (LINE IN)
Vers prises de sortie ligne (LINE OUT)
Vers prises d'entrée ligne (LINE IN)
PHONO PHONO PRE OUT PRE OUT MAIN IN MAIN IN
L L GND GND L L L L
R R R R R R
CD CD TUNER TUNER AUX AUX RECORDER 1 RECORDER 1 RECORDER 2 RECORDER 2
/ / DVD DVD IN IN OUT OUT IN IN OUT OUT
L L
R R
L L
SY
SYS
SEPARATE
R R
ON OFF
