CITY-B
EDIENUNGSANLEITUNG
Bedienungsanleitung version 6 (19-09-2012)
c
Achtung:
Reglerkomponenten müssen mit potenziell freien
Kontakten geschaltet werden. Biddle empfiehlt die
Verwendung von Komponenten mit vergoldeten
Kontakten und einem geringen Widerstand. Der
Widerstand sollte geringer als 20 mΩ sein, um 1 mA
bei 5 VDC zu schalten.
Die Reglerkomponenten können vier Funktionen aktivieren:
•
Ausschalten des Geräts (OFF)
•
Schalten des Geräts auf niedrige Geschwindigkeit (1)
•
Schalten des Geräts auf mittlere Geschwindigkeit (2)
•
Schalten des Geräts auf hohe Geschwindigkeit (3)

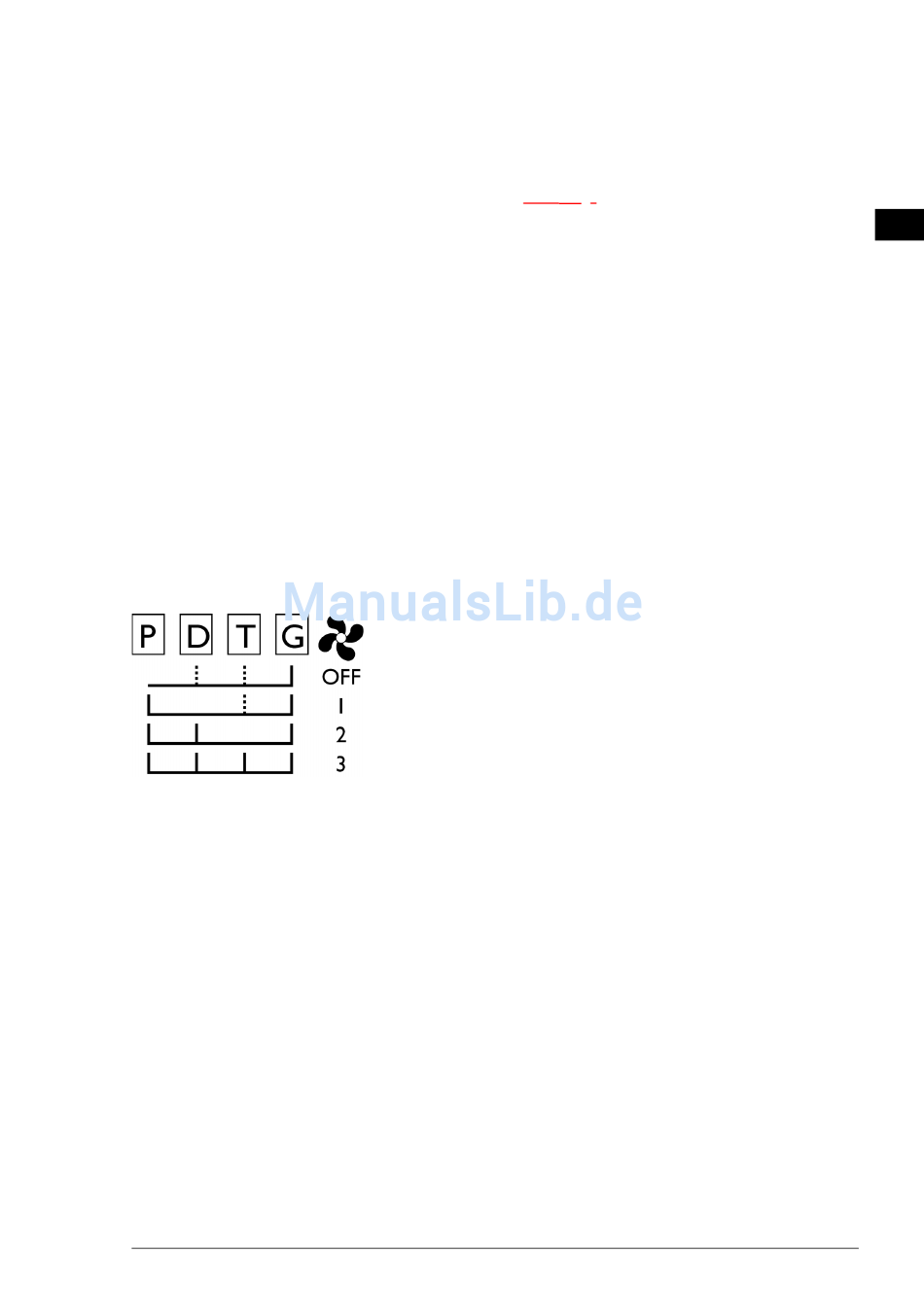

Eine Funktion wird aktiviert, wenn eine Reglerkomponente
wie in der Abbildung dargestellt einen Kontakt zwischen den
verbundenen Anschlüssen herstellt. Befolgen Sie die
Anweisungen unten, um eine oder mehrere Funktionen
einzusetzen:
1. Wählen Sie eine Regelungsfunktion aus.
2. Schließen Sie die Reglerkomponente an die
entsprechenden Anschlüsse P, D, T oder G von Block X72
an. Verwenden Sie das nebenstehende
Stromkreisdiagramm.
3. Wiederholen Sie die Schritte 1 und 2 für jede weitere
Komponente.
4. Schließen Sie das Gerät an die Netzstromversorgung an.
Das Bediensystem kann nun verwendet werden.
Wenn Sie mehrere Geräte (max. 10) an eine
Reglerkomponente anschließen möchten, muss die
Verkabelung an den Anschlüssen zwischen den Geräten
erfolgen.
I
NSTALLATION
de
de-31
