Bedienungsanleitung version 6 (19-09-2012)
• An das Daikin-System muss ein Bediensystem
angeschlossen sein. Dies kann auch ein Daikin-
Bedientableau sein, das mit dem Biddle-Luftschleier
verbunden ist.
w
Warnung:
Geräte vom Typ CYV können nur mit einem
Daikin-VRV-System verbunden werden.
Geräte vom Typ CYQ können nur mit einem
Daikin-ERQ-System verbunden werden.
Diese Geräte sind nicht gegenseitig
austauschbar.

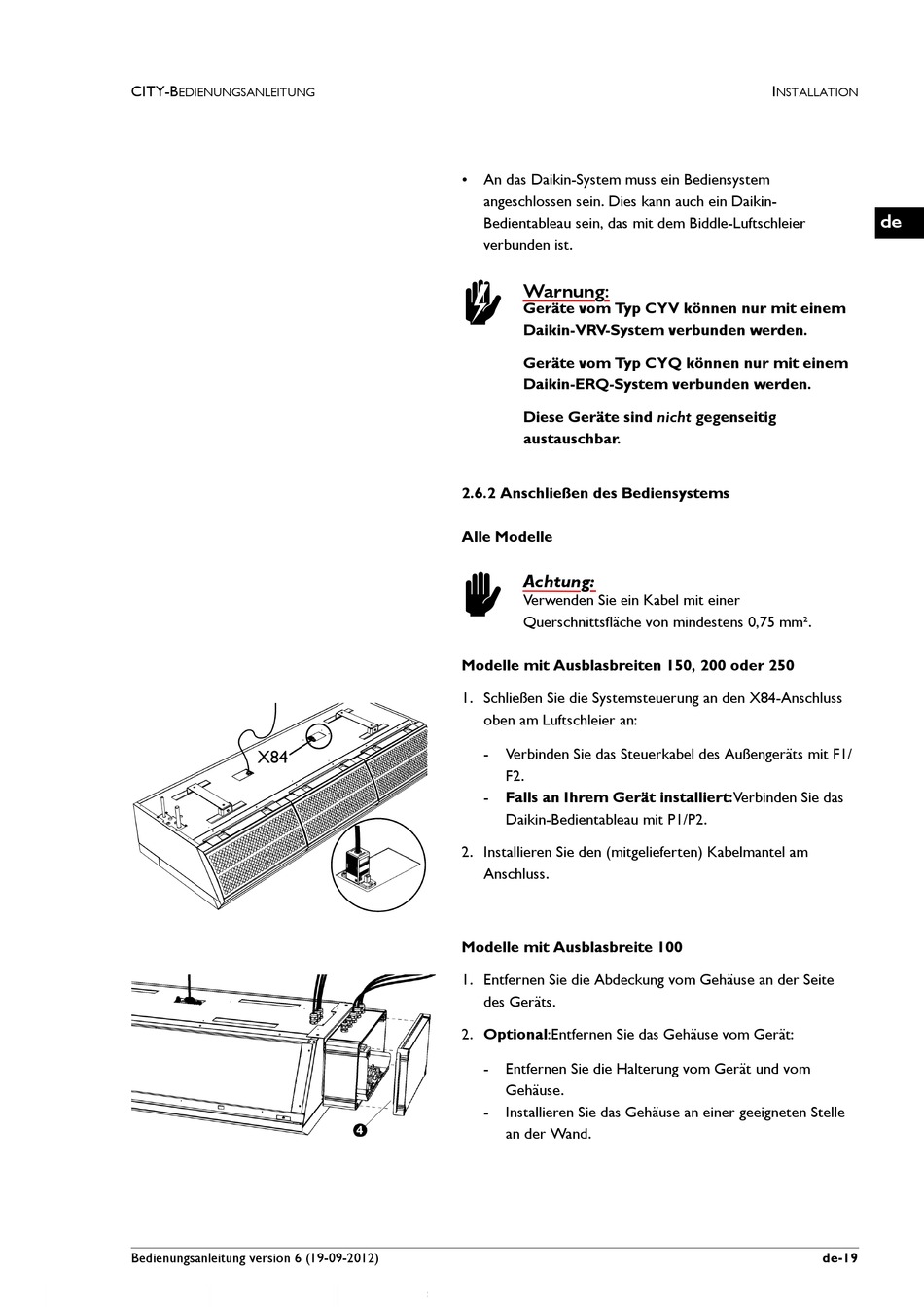

2.6.2 Anschließen des Bediensystems
Alle Modelle
c
Achtung:
Verwenden Sie ein Kabel mit einer
Querschnittsfläche von mindestens 0,75 mm².
Modelle mit Ausblasbreiten 150, 200 oder 250
1. Schließen Sie die Systemsteuerung an den X84-Anschluss
oben am Luftschleier an:
- Verbinden Sie das Steuerkabel des Außengeräts mit F1/
F2.
- Falls an Ihrem Gerät installiert:Verbinden Sie das
Daikin-Bedientableau mit P1/P2.
2. Installieren Sie den (mitgelieferten) Kabelmantel am
Anschluss.
Modelle mit Ausblasbreite 100
1. Entfernen Sie die Abdeckung vom Gehäuse an der Seite
des Geräts.
2. Optional:Entfernen Sie das Gehäuse vom Gerät:
- Entfernen Sie die Halterung vom Gerät und vom
Gehäuse.
- Installieren Sie das Gehäuse an einer geeigneten Stelle
an der Wand.
