7. Hinweise für die Elektrofachkraft
H
Achtung: Wichtige Ausführungshinweise.
Alle Hinweise befolgen, da falsche Ausführung zur Zerstörung des
Antriebs und der Schalteinrichtung führt.
Die Arbeiten an den Serviceklemmen dürfen nur von einer Elektrofachkraft durchgeführt
werden.
Antriebe mit elektronischer Endabschaltung können parallel geschaltet werden.
Bei der Parallelschaltung ist die maximale Belastung der Schalteinrichtung zu beachten.
Die Umschaltung bei Laufrichtungswechsel muss über eine Ausstellung erfolgen.
Die Umschaltzeit bei Laufrichtungswechsel muss mindestens 0,5 s betragen.
Bei Drehstromnetzen muss zur Ansteuerung der Auf- und Abrichtung der gleiche Außenleiter
verwendet werden
PVC-Leitungen sind nicht für Geräte geeignet die im Freien benutzt werden oder über längere
Zeit erhöhten UV-Strahlung ausgesetzt werden. Diese Leitungen dürfen nicht eingesetzt
werden, wenn sie wahrscheinlich Metallteile berühren können, deren Temperatur 70°C über-
schreitet.
Anschlussleitungen mit Steckern der Fa. Hirschmann sind mit Kupplungen der Fa. Hirschmann
geprüft und zugelassen.
Um Fehlfunktionen durch Kopplung zu vermeiden darf bei Motoren mit elektronischer
Endabschaltung die Zuleitung (Referenz NYM) vom Aktor/Schalter zum Motor maximal 100m
betragen.

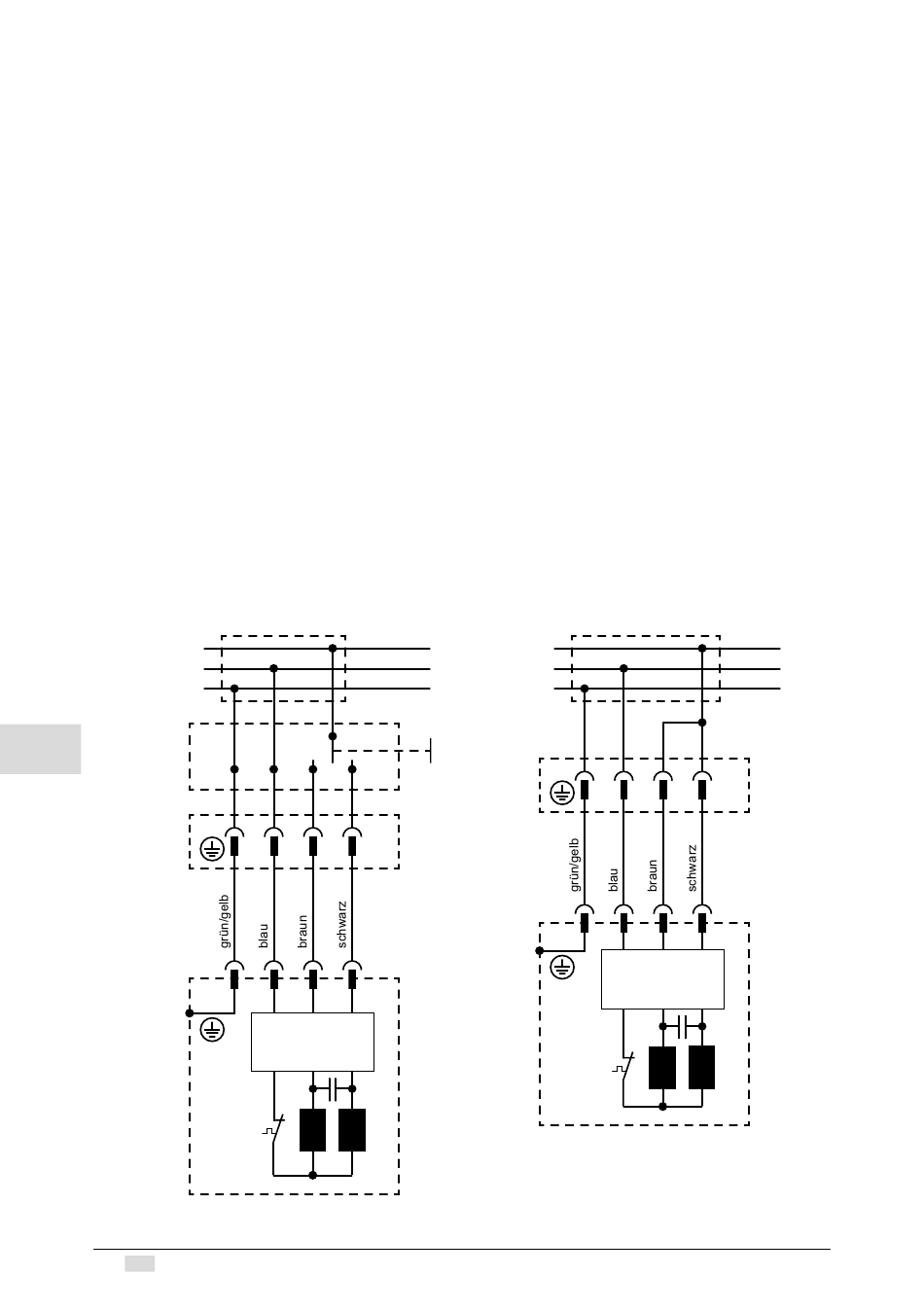

Anschlussbild kabelgebunden
L1
N
PE
DE
6
DE
Netz 230V / 50Hz
PE N
1 2 3
elektronische/
mechanische
Endabschaltung
Anschlussbild Funk-Modus
Netz 230V / 50Hz
L1
N
PE
PE N
1
elektronische
Endabschaltung
Gerhard Geiger GmbH & Co. KG | 100W3514
L1
2 3
+
Funk
