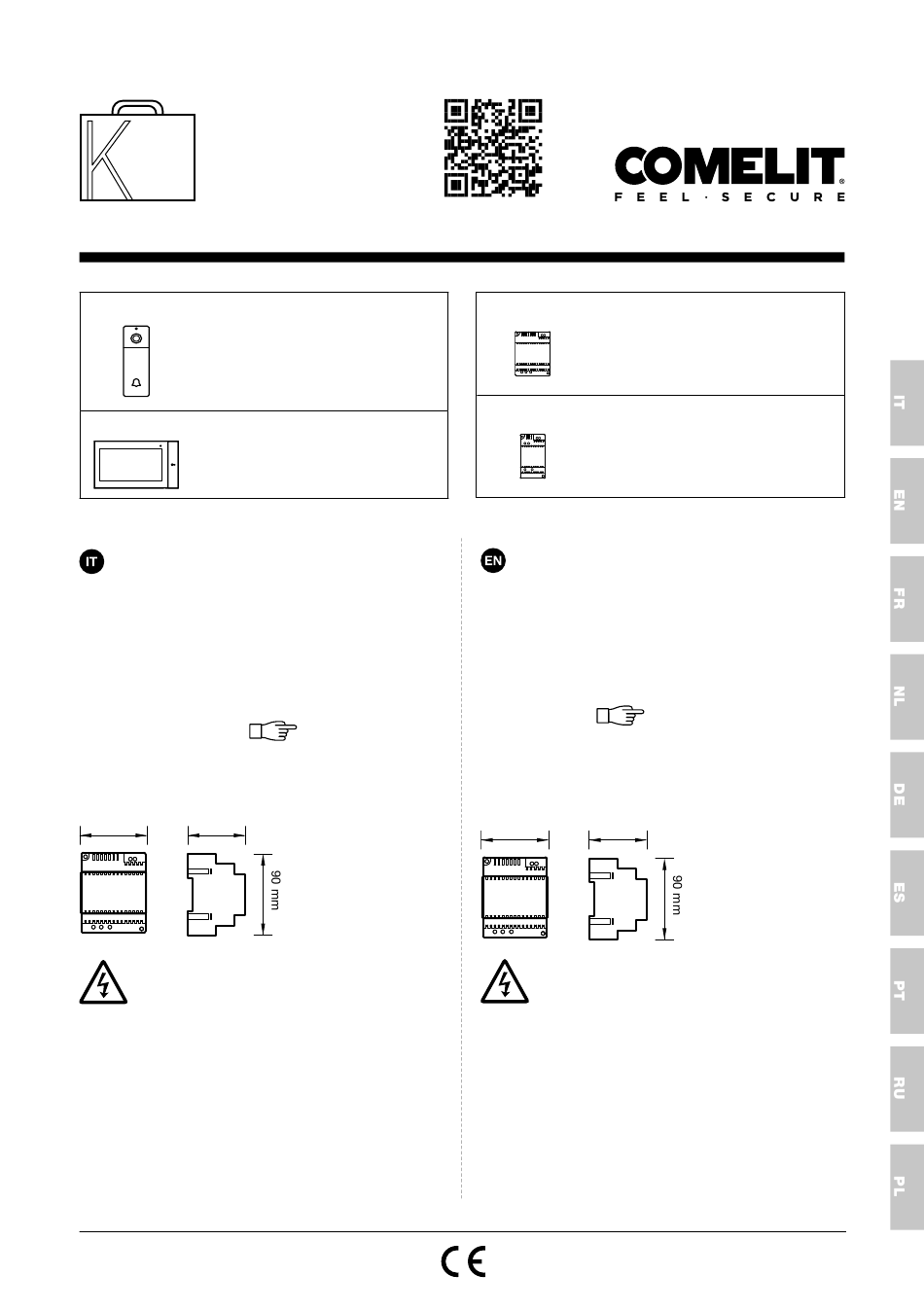

Kit
KVV8501
T E C H N I C A L M A N U A L
VS8101A
VISTO ETHERNET EXTERNAL UNIT.
VIP SYSTEM
TP6842
7TOP - 7" WI-FI HANDS-FREE VIP
DOOR ENTRY MONITOR
Kit monofamiliare
Gli articoli contenuti nel kit sono pre-programmati per
consentirne il funzionamento di base senza l'utilizzo
del software di programmazione VIP Manager. In
particolare tutte le porte di rete (LAN o Wi-Fi) sono
pre-programmate in modalità DHCP, ciò comporta
un'attesa di circa 90 secondi prima che l'impianto
sia pronto all'utilizzo.
Schemi di collegamento
Art. 1441B
Alimentatore 30W, 4 moduli DIN.
70 mm
62 mm
Apparecchio da utilizzare solo per uso
interno.
Pericolo di shock elettrico, procedere con
cautela. Installare in quadro elettrico chiuso tale da
consentire l'accesso solo a personale qualificato.
È necessario installare a monte dell'impianto
videocitofonico un appropriato interruttore di rete
onnipolare con apertura del contatto di almeno 3mm.
•
Togliere l'alimentazione prima di effettuare
qualsiasi operazione.
•
Rimettere le protezioni sui morsetti.
•
Non ostruire le aperture o fessure di ventilazione
e di dissipazione.
C H E C K F O R
U P D A T E S
da pag. 4.
4 moduli DIN
4 DIN modules
4 modules DIN
4 DIN-modules
4 DIN-Module
4 módulos DIN
4 módulos DIN
1441B
30W VIP SYSTEM POWER SUPPLY UNIT
1488
POWER SUPPLY INJECTOR
FOR KIT USAGE
Single-family kit
The items in the kit are pre-programmed to allow
basic operation without the use of ViP Manager
programming software. In particular, all network ports
(LAN or Wi-Fi) are pre-programmed in DHCP mode,
which leads to a wait time of around 90 seconds
before the system is ready to use.
Wiring diagrams
from page 4.
Art. 1441B
30 W power supply unit, 4 DIN modules.
70 mm
62 mm
Device to be used for indoor use only.
Risk of electric shock, proceed with caution.
Install in a secure electrical cabinet so as to
allow access only to qualified personnel.
It is necessary to install an appropriate omnipolar
mains switch with a contact opening of at least 3mm
upstream of the door entry monitor system.
•
Disconnect the power supply before carrying out
any operation.
•
Replace the protections on the terminals.
•
Do not obstruct the ventilation or dissipation
openings or slots.
4 moduli DIN
4 DIN modules
4 modules DIN
4 DIN-modules
4 DIN-Module
4 módulos DIN
4 módulos DIN
loading

Verwandte Anleitungen für Comelit KVV8501

Inhaltszusammenfassung für Comelit KVV8501

  • Seite 1 C H E C K F O R U P D A T E S KVV8501 T E C H N I C A L M A N U A L VS8101A 1441B 30W VIP SYSTEM POWER SUPPLY UNIT VISTO ETHERNET EXTERNAL UNIT.

  • Seite 2: Einfamilienhaus-Kit

    Kit un appel enkelpolige netwerkschakelaar te installeren met een contactopening van minimaal 3 mm. • Schakel de voeding uit voordat u werkzaamheden Les articles contenus dans le kit sont pré-programmés uitvoert. afin de permettre leur fonctionnement de base sans • Plaats de beschermingen terug op de klemmen.
  • Seite 3 Aрт. 1441B Aparato para usar solo en interiores. Peligro descarga eléctrica, proceda Блок питания 30 Вт, 4 модуля DIN. precaución. Instalar en un cuadro eléctrico cerrado que permita el acceso únicamente a personal 70 mm 62 mm 4 moduli DIN cualificado.
  • Seite 4 Schema di collegamento Esquema de conexión Wiring diagram Esquema de ligação Schéma de connexion Схема подключения Aansluitschema Schemat połączeń Anschlussplan INTERNET TP6842 ViP address 1 MASTER LAN: DHCP WI-FI: DHCP 1441B 1488 150m 150m max. 100-240 V WHITE GREEN GREEN WHITE ORANGE ORANGE BLUE &...
  • Seite 5 Espansione impianto monofamiliare Ampliación de la instalación unifamiliar L’art. 1440A non è incluso nel kit, sarà quindi El art. 1440A no está incluido en el kit por lo que necessario acquistarlo separatamente qualora si se deberá comprar por separado si se desea voglia espandere il kit monofamiliare per gestire più...
  • Seite 6 Espansione dell’impianto monofamiliare tramite router Wi-Fi Expanding the single-family system via Wi-Fi router Extension de l’installation un appel avec routeur Wi-Fi Uitbreiding van de enkelvoudige installatie via WiFi router Erweiterung der Einteilnehmerinstallation mittels WLAN-Router Ampliación de la instalación unifamiliar mediante router Wi-Fi Expansão do equipamento monofamiliar através de router Wi-Fi Расширение...
  • Seite 7 Art. Watt VS8101A 3,5 W TP6842 <30W use art. 1441B >30W < 100W use art. 1441 1440A 1,4 W...
  • Seite 8 w w w . c o m e l i t g r o u p . c o m 2ª edizione 04/2026 Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy cod. 2G40003702...
