Inhaltszusammenfassung für Comelit KAE5061A

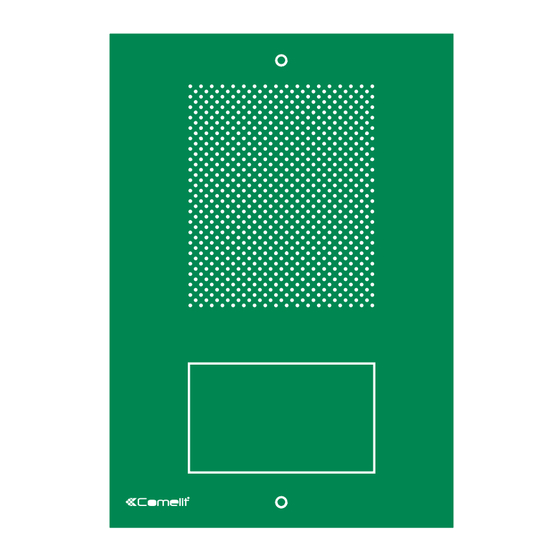

- Seite 1 TECHNISCHES HANDBUCH Technisches Handbuch Kit Einfamilienhaus Art. KAE5061A...
-
Seite 2: Inhaltsverzeichnis
Dieses Comelit-Produktist für den Einsatz in Anlagen für Audio- und Video-Kommunikation in Wohngebäuden, Gewerbe- und Industrieanlagen, in öffentlichen Gebäuden und für den öffentlichen Gebrauch konzipiert. Installation Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen erfolgen. Leiter Vor Eingriffen an der Anlage immer die Spannungsversorgung unterbrechen. -
Seite 3: Inhalt Der Packung
Inhalt der Packung Dieses Handbuch enthält alle Anleitungen für die Konfiguration und individuelle Einstellung der Anlage, die der Installateur für erforderlich halten könnte. KAE5061A 2702W 1200 ET5001 Außensprechstelle ET5001 - ×1 ×1 ×1 Innenstelle Transformator 2702W - 1200 - ×1... -
Seite 4: Transformator Art. 1200
Transformator Art. 1200 Beschreibung Transformator mit Primär 230V, Sekundär 12V AC / 15 VA für den Dauereinsatz. Abmessungen: 53x95x65 mm (3 DIN-Module). 230 V~ 12 V~ 1. Primärer Eingang 230 V 2. Sekundärer Ausgang 12V AC. Vor Wartungseingriffen immer die Stromversorgung unterbrechen. Die Elektroinstallation des Gebäudes muss einen Hauptschalter mit einer Kontaktöffnung von mindestens 3 mm enthalten, der die Spannungsversorgung des Geräts allpolig trennt. -
Seite 5: Außensprechstelle Art. Et5001
Außensprechstelle Art. ET5001 Beschreibung Audio-Außensprechstelle mit 1 Ruftaste, 1 Wandhalterung und 1 Unterputzgehäuse. Abmessungen 95×135×26,5 mm (mit Aufputz-Halterung). 1. Aufputz-Halterung Art. ET9160. Als Zubehör ist auch ein Unterputzgehäuse Art. ET9150 verfügbar. 2. Frontblende aus Inox-Edelstahl. 3. Aufnahme für die Befestigungsschrauben der Frontblende. 4. -
Seite 6: Technische Spezifikationen Art. Et5001
Technische Spezifikationen Art. ET5001 WESENTLICHE MERKMALE Typ Bildeinstellung Art der Verkleidung Frontblende aus Inox-Edelstahl Audiosystem Ja Unterputzmontage Ja Aufputzmontage Ja Power supply 12V Max. Stromaufnahme (mA) 267 Clamps ~* ~ 2 3 4 S1 S2 Tastenruf Ja Tasten insgesamt 1 Lautstärkeregelung Mikrofon Ja Lautstärkeregelung Lautsprecher Ja Temperaturbereich (°C) -25 ÷... -
Seite 7: Installation
Installation 9,5 cm ET9160 ET9150 Ersatz der Namenschilder... -
Seite 8: Innensprechstelle Art. 2702W
Innensprechstelle Art. 2702W Beschreibung Innensprechstelle Serie MINI, für traditionelle Anlagen mit elektronischem Ruf, Hörer, Türöffnertaste und zusätzlicher Taste für weitere Funktionen. Ruflautstärke undRuftonabschaltung sind mit einem Wahschalter mit 3 Positionen einstellbar; die Aktivierung der Ruftonabschaltung wird durch eine rote Kontrollleuchte angezeigt. Abmessungen: 105 x 190 x 28 mm 1. -
Seite 9: Technische Spezifikationen Art. 2702W
Technische Spezifikationen Art. 2702W WESENTLICHE MERKMALE Audiosystem Ja Audio-/Videosystem Ja Aufputzmontage Ja Montage auf Tischkonsole Ja Freisprechfunktion Nein Funktion Induktionsschleife Nein Produktfarbe Weiß Tasten insgesamt 2 LED-Anzeige No FUNKTIONEN Funktion Aktorsteuerung Ja Ruffunktion an Zentrale Nein Notruf Nein Funktion Interngespräch Nein Selektiver Internruf Nein Funktion Privacy Ja Doctor Nein... -
Seite 10: Installation
Installation mm 105 max 7cm CLACK! CLACK! -
Seite 11: Zulässige Entfernungen Und Grundanschlussplan
Zulässige Entfernungen und Grundanschlussplan Anschlussplan einer Basisanlage und anschlussvariante mit 1 zusätzlichen Innensprechstelle 2702W S 2 3 4 P 1 C 2 P 2 NO C 24 C DC 100 mA 1200 2702W 2702W 12V~ 230V~ 2 3 4 2 3 4 NO C NO C 24 C DC... - Seite 12 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
