tung. Die Bereiche, in denen sich die Wellen verstärken oder auslöschen, wer-
den als Fresnel-Zonen bezeichnet.
Der Schutz der verwendeten Komponenten vor den Folgen von
Blitzeinschlag oder anderen elektrostatischen Vorgängen ist einer
der wichtigsten Aspekte bei der Auslegung und Installation von
WLAN-Systemen im Outdoor-Einsatz. Bitte beachten Sie die ent-
sprechenden Hinweise zum
da LANCOM Systems ansonsten keine Garantie für Schäden an den
LANCOM- und AirLancer-Komponenten übernehmen kann!
Informationen zur Installation von WLAN-Systemen im Out-
door-Einsatz finden Sie im 'LANCOM Outdoor Wireless Guide'.

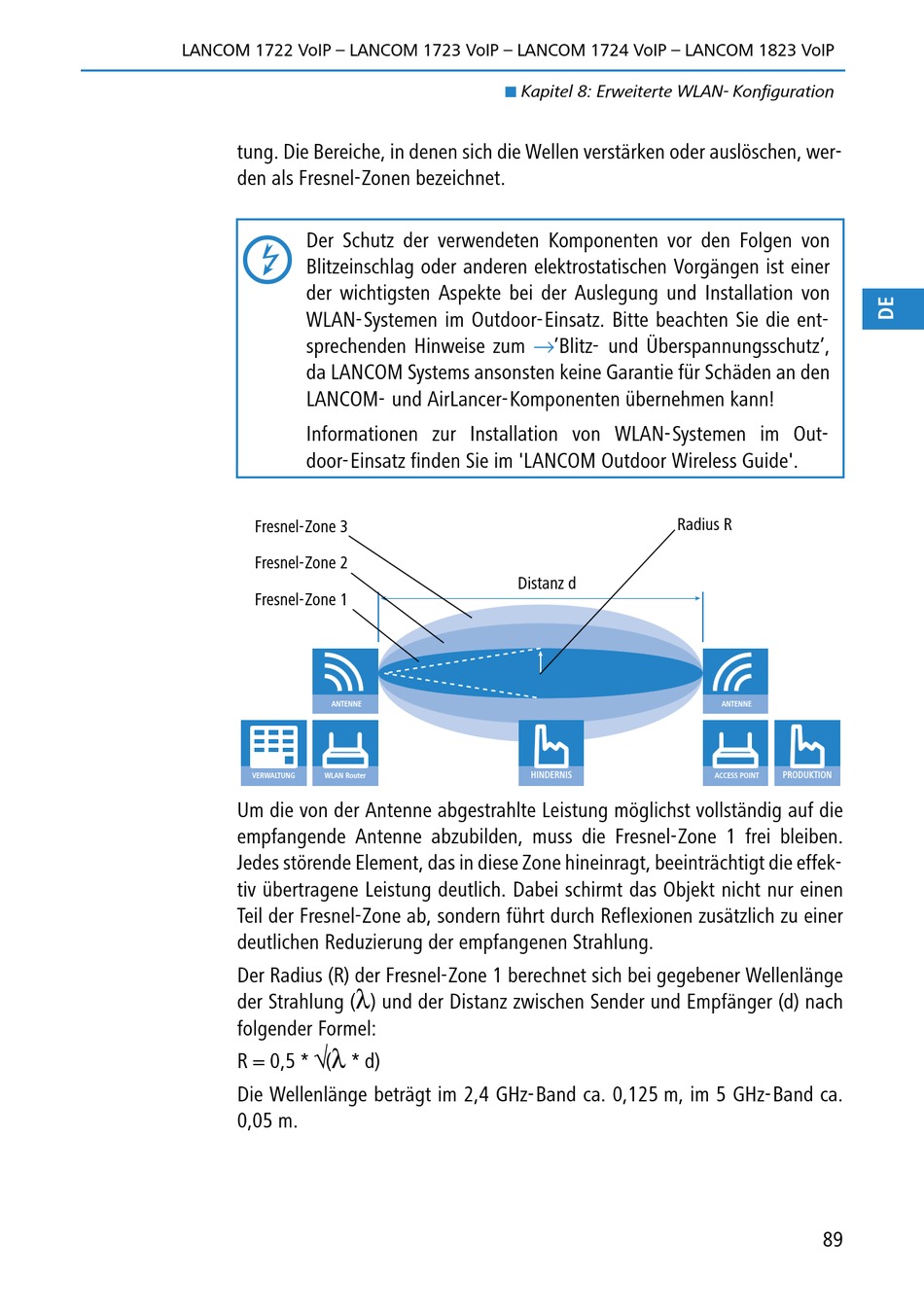

Fresnel-Zone 3
Fresnel-Zone 2
Fresnel-Zone 1
ANTENNE
VERWALTUNG
WLAN Router
Um die von der Antenne abgestrahlte Leistung möglichst vollständig auf die
empfangende Antenne abzubilden, muss die Fresnel-Zone 1 frei bleiben.
Jedes störende Element, das in diese Zone hineinragt, beeinträchtigt die effek-
tiv übertragene Leistung deutlich. Dabei schirmt das Objekt nicht nur einen
Teil der Fresnel-Zone ab, sondern führt durch Reflexionen zusätzlich zu einer
deutlichen Reduzierung der empfangenen Strahlung.
Der Radius (R) der Fresnel-Zone 1 berechnet sich bei gegebener Wellenlänge
λ
der Strahlung (
folgender Formel:
√
λ
R = 0,5 *
(
* d)
Die Wellenlänge beträgt im 2,4 GHz-Band ca. 0,125 m, im 5 GHz-Band ca.
0,05 m.
Kapitel 8: Erweiterte WLAN- Konfiguration
→
Distanz d
HINDERNIS
) und der Distanz zwischen Sender und Empfänger (d) nach
'Blitz- und Überspannungsschutz',
Radius R
ANTENNE
ACCESS POINT
PRODUKTION
