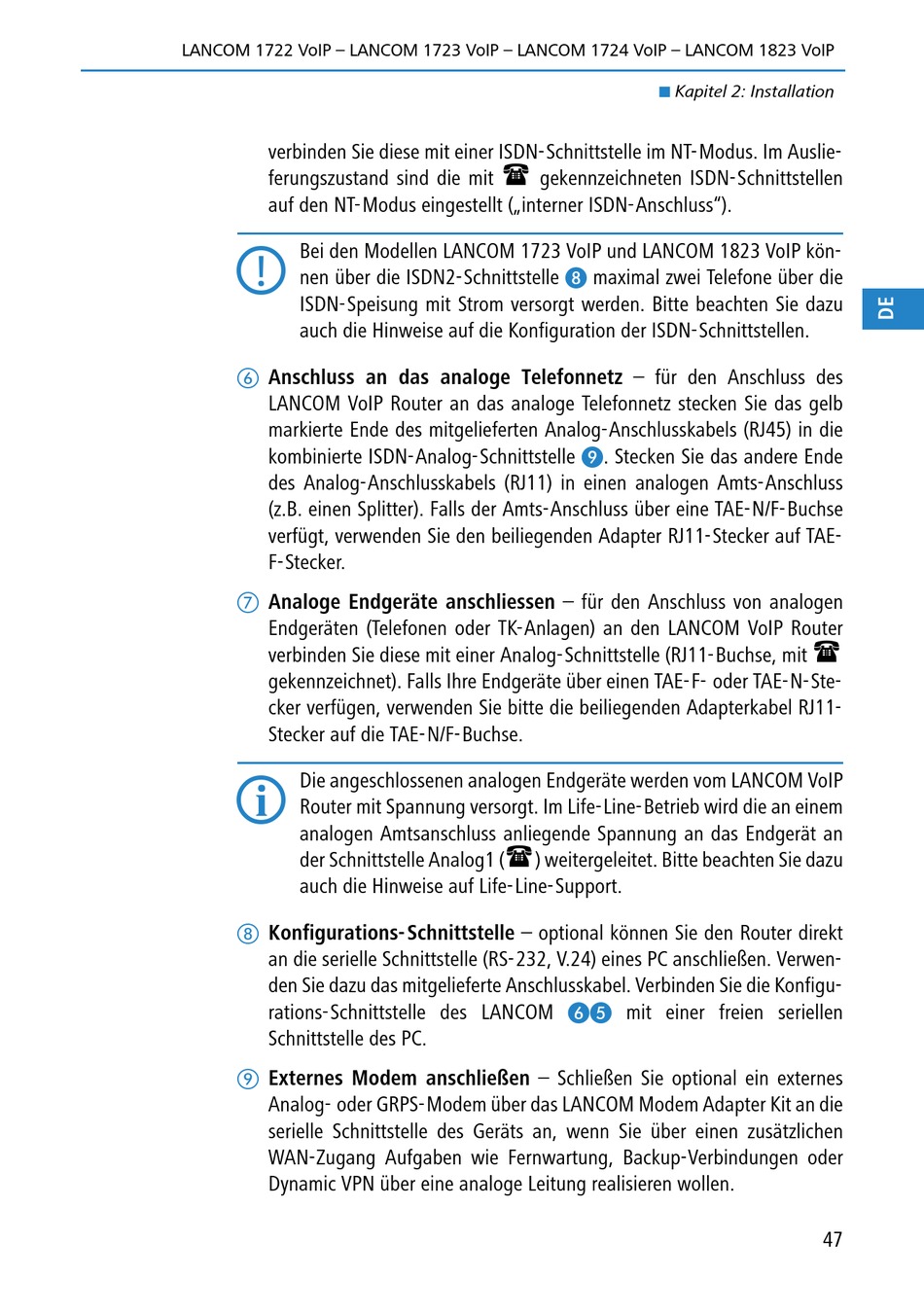

LANCOM 1722 VoIP – LANCOM 1723 VoIP – LANCOM 1724 VoIP – LANCOM 1823 VoIP
verbinden Sie diese mit einer ISDN-Schnittstelle im NT-Modus. Im Auslie-
ferungszustand sind die mit
auf den NT-Modus eingestellt („interner ISDN-Anschluss").
Bei den Modellen LANCOM 1723 VoIP und LANCOM 1823 VoIP kön-
nen über die ISDN2-Schnittstelle
ISDN-Speisung mit Strom versorgt werden. Bitte beachten Sie dazu
auch die Hinweise auf die Konfiguration der ISDN-Schnittstellen.
Anschluss an das analoge Telefonnetz – für den Anschluss des
LANCOM VoIP Router an das analoge Telefonnetz stecken Sie das gelb
markierte Ende des mitgelieferten Analog-Anschlusskabels (RJ45) in die
kombinierte ISDN-Analog-Schnittstelle ¾. Stecken Sie das andere Ende
des Analog-Anschlusskabels (RJ11) in einen analogen Amts-Anschluss
(z.B. einen Splitter). Falls der Amts-Anschluss über eine TAE-N/F-Buchse
verfügt, verwenden Sie den beiliegenden Adapter RJ11-Stecker auf TAE-
F-Stecker.
Analoge Endgeräte anschliessen – für den Anschluss von analogen
Endgeräten (Telefonen oder TK-Anlagen) an den LANCOM VoIP Router
verbinden Sie diese mit einer Analog-Schnittstelle (RJ11-Buchse, mit
gekennzeichnet). Falls Ihre Endgeräte über einen TAE-F- oder TAE-N-Ste-
cker verfügen, verwenden Sie bitte die beiliegenden Adapterkabel RJ11-
Stecker auf die TAE-N/F-Buchse.
Die angeschlossenen analogen Endgeräte werden vom LANCOM VoIP
Router mit Spannung versorgt. Im Life-Line-Betrieb wird die an einem
analogen Amtsanschluss anliegende Spannung an das Endgerät an
der Schnittstelle Analog1 (
auch die Hinweise auf Life-Line-Support.
Konfigurations- Schnittstelle – optional können Sie den Router direkt
an die serielle Schnittstelle (RS-232, V.24) eines PC anschließen. Verwen-
den Sie dazu das mitgelieferte Anschlusskabel. Verbinden Sie die Konfigu-
rations-Schnittstelle des LANCOM
Schnittstelle des PC.
Externes Modem anschließen – Schließen Sie optional ein externes
Analog- oder GRPS-Modem über das LANCOM Modem Adapter Kit an die
serielle Schnittstelle des Geräts an, wenn Sie über einen zusätzlichen
WAN-Zugang Aufgaben wie Fernwartung, Backup-Verbindungen oder
Dynamic VPN über eine analoge Leitung realisieren wollen.
Kapitel 2: Installation
gekennzeichneten ISDN-Schnittstellen
º
maximal zwei Telefone über die
) weitergeleitet. Bitte beachten Sie dazu
²´
mit einer freien seriellen
