Beckhoff MD9000-2115-2250 Handbuch
Kondensator-modul, 600 v dc, 2115 µf
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Beckhoff MD9000-2115-2250
Inhaltszusammenfassung für Beckhoff MD9000-2115-2250

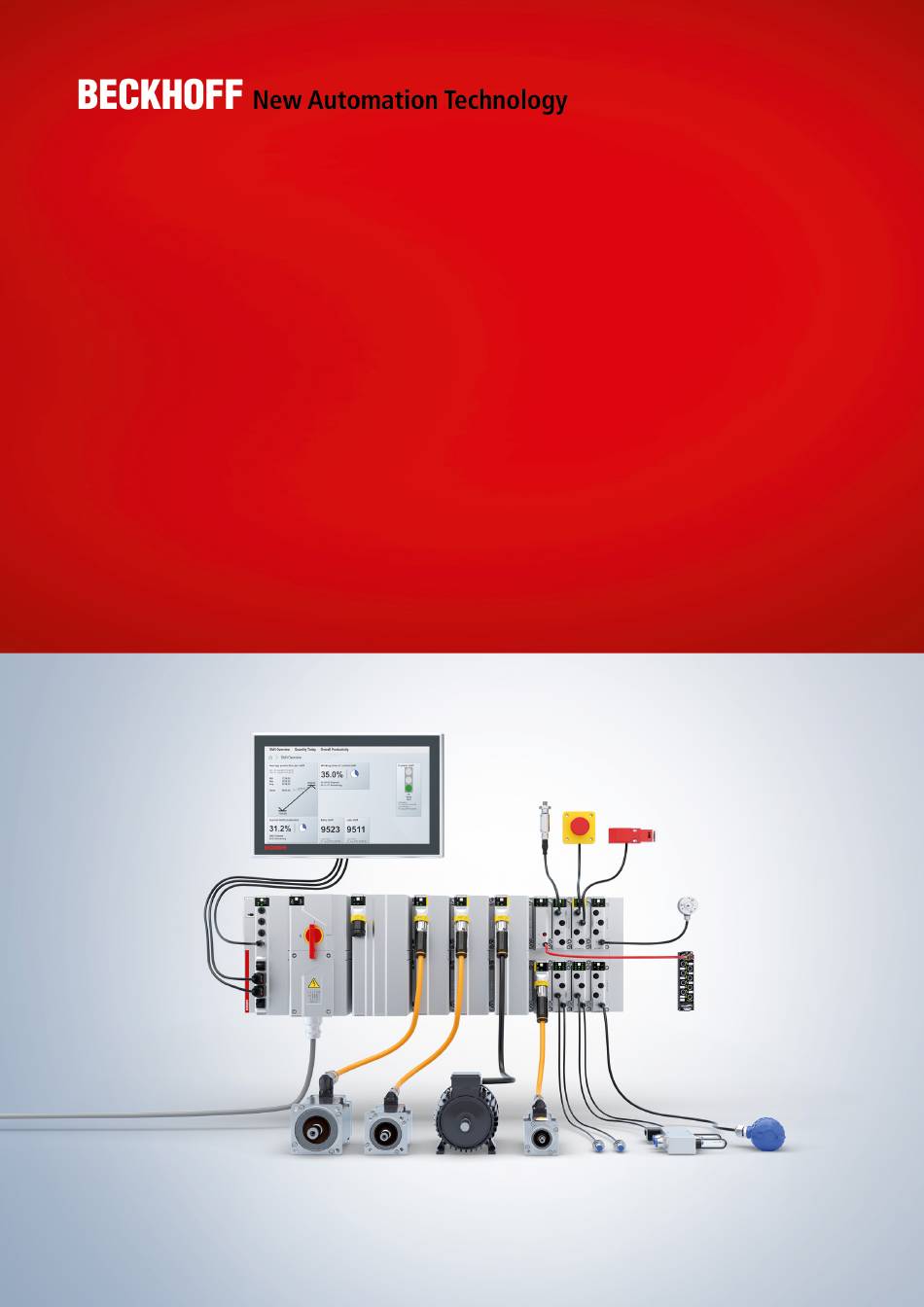

- Seite 1 Handbuch | DE MD9000-2115-2250 Kondensator-Modul, 600 V DC, 2115 µF 03.06.2026 | Version: 1.0.0...
-
Seite 3: Inhaltsverzeichnis
Modul montieren .......................... 22 5 Inbetriebnahme und Betrieb........................ 23 Während des Betriebs........................ 23 6 Außerbetriebnahme .......................... 24 Demontage............................ 24 Entsorgung ............................ 24 7 Normen und Richtlinien.......................... 25 8 Anhang .............................. 26 Handbuch-Versionshistorie ...................... 26 Support und Service........................ 27 Zubehör ............................ 28 MD9000-2115-2250 Version: 1.0.0... - Seite 4 Inhaltsverzeichnis Version: 1.0.0 MD9000-2115-2250...
-
Seite 5: Vorwort
Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Kennzeichnungen führen. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie, lizenziert durch die Beckhoff Automation GmbH, Deutschland. Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. -
Seite 6: Zu Ihrer Sicherheit
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 7: Bestimmungsgemäße Verwendung
• Betrieb an einem Zwischenkreis, der nicht über ein Produkt aus dem MX-System erzeugt wurde • ATEX-Zonen ohne passendes Gehäuse • Bereiche mit aggressiver Umgebung, zum Beispiel aggressive Gase oder Chemikalien In Wohnbereichen müssen die entsprechenden Normen und Richtlinien für EMV-Störaussendungen eingehalten werden. MD9000-2115-2250 Version: 1.0.0... -
Seite 8: Sicherheitshinweise
Vor Arbeiten an Komponenten den energielosen und spannungsfreien Zustand herstellen Prüfen Sie alle sicherheitsrelevanten Einrichtungen auf die Funktionalität. Sichern Sie die Arbeitsumgebung. Sichern Sie die Maschine oder Anlage gegen eine versehentliche Inbetriebnahme. Beachten Sie das Kapitel Außerbetriebnahme. Version: 1.0.0 MD9000-2115-2250... -
Seite 9: Sicherheitszeichen
Sicherheitszeichen | Sicherheitszeichen Auf Beckhoff Produkten und Verpackungen finden Sie Sicherheitsbildzeichen. Diese aufgeklebten, aufgedruckten oder aufgelaserten Bildzeichen können je nach Produkt variieren. Sie dienen zur Sicherheit für den Menschen und zur Vorbeugung von Schäden an den Produkten. Sicherheitsbildzeichen dürfen nicht entfernt werden und müssen für den Anwender lesbar sein. -
Seite 10: Produktübersicht
Dadurch minimiert das MD9000 den Einsatz des Bremswiderstands weitestgehend und reduziert die Verlustleistung. Das Kondensatormodul reduziert die Gesamtanschlussleistung des Antriebs, die Sicherung kann in vielen Fällen kleiner dimensioniert werden. Frontansicht Positionsnummer Beschreibung Weitere Informationen Befestigungsschraube Status-Anzeige Status-Anzeige [} 16] Version: 1.0.0 MD9000-2115-2250... - Seite 11 Produktübersicht Rückansicht Positionsnummer Beschreibung Weitere Informationen Befestigungsschraube Datensteckverbinder Leistungssteckverbinder MD9000-2115-2250 Version: 1.0.0...
-
Seite 12: Typenschild
Produktübersicht | Typenschild Typenschild | Typenschild Position Erläuterung Produktname Artikelnummer Beckhoff-Traceability-Number Eingangswerte: Spannung Kapazität bei max. Umgebungstemperatur Kontaktdaten Produktadresse Sicherheitsbildzeichen: Betriebsanleitung lesen Entsorgung nach WEEE-Richtlinien Sicherheitsbildzeichen: Vorsicht Data-Matrix Code UL-Zulassung CE-Zulassung Version: 1.0.0 MD9000-2115-2250... -
Seite 13: Produktfunktionen
| Produktfunktionen • erweitert die Zwischenkreiskapazität und stützt den Zwischenkreises • Energieeinsparung: Spannungsspitzen, die beim Abbremsen von Motoren entstehen, werden aufgenommen und gespeichert. • reduziert die Gesamtanschlussleistung des Antriebs, die Sicherung kann in vielen Fällen kleiner dimensioniert werden. MD9000-2115-2250 Version: 1.0.0... -
Seite 14: Blockschaltbild
Produktübersicht | Blockschaltbild Blockschaltbild | Blockschaltbild Energiespeicher Baseplate-Schnittstelle Version: 1.0.0 MD9000-2115-2250... -
Seite 15: Typenschlüssel
Produktübersicht | Typenschlüssel Typenschlüssel | Typenschlüssel MD 9 0 0 0 2 1 1 5 2 2 5 0 Produktgruppe: Drivemodule Kategorie: Kondensatoren Kapaziät 2115 µF Baugröße: 240 mm Slotbreite: 2 Slots Eingangsspannung: 600 V DC MD9000-2115-2250 Version: 1.0.0... -
Seite 16: Status-Anzeige
Produktübersicht | Status-Anzeige Status-Anzeige | Status-Anzeige Position Beschriftung Bedeutung Status Erläuterung Beckhoff Identification Code als DataMatrix- Code Communication Leuchtet grün Das Kondensator Modul ist auf der Baseplate montiert Version: 1.0.0 MD9000-2115-2250... -
Seite 17: Abmessungen
Produktübersicht | Abmessungen Abmessungen | Abmessungen Alle Angaben in mm MD9000-2115-2250 Version: 1.0.0... -
Seite 18: Technische Daten
Angaben für Betrieb und Umgebung | Angaben für Betrieb und Umgebung Beckhoff Produkte sind für den Betrieb unter bestimmten Anforderungen an die Umgebung ausgelegt, welche je nach Produkt variieren. Halten Sie die folgenden Angaben für Betrieb und Umgebung zwingend ein, um die optimale Lebenszeit der Produkte zu erreichen. -
Seite 19: Elektrische Daten
Technische Daten | Elektrische Daten Elektrische Daten | Elektrische Daten Zwischenkreis Spannungsbereich V DC 0…700 Kapazität µF 2115 *) Die Module sind in der Lage, mit einer maximalen Zwischenkreis-Arbeitsspannung von vorübergehend 848 V DC zu arbeiten. MD9000-2115-2250 Version: 1.0.0... -
Seite 20: Mechanische Installation
Wenn die Dichtung verschlissen oder beschädigt ist, können Flüssigkeiten und Schmutz eindringen und das MX-System beschädigen. Die Schutzart IP65/IP67 wird bei verschlissenen und beschädigten Dichtungen nicht erfüllt. 1. Dichtung [1] des Moduls auf Verschleiß und Beschädigungen kontrollieren 2. Verschlissene und beschädigte Dichtungen ersetzen Version: 1.0.0 MD9000-2115-2250... -
Seite 21: Platzierung Des Moduls Auf Der Baseplate
Mechanische Installation | Platzierung des Moduls auf der Baseplate Platzierung des Moduls auf der Baseplate | Platzierung des Moduls auf der Baseplate Das Modul kann in den folgenden grün markierten Bereichen aufgesteckt werden: MD9000-2115-2250 Version: 1.0.0... -
Seite 22: Modul Montieren
3. Alle weiteren Achsmodule wie Servoverstärker MD8xxx und Frequenzumrichter MD3xxx 1. Modul auf die Baseplate stecken 2. Alle Schrauben festdrehen 3. Anzugsdrehmomente beachten: Komponenten Anzugsdrehmoment [Nm] Schrauben Weitere Informationen zur Montage finden Sie im Systemhandbuch im Kapitel „Montage“. Version: 1.0.0 MD9000-2115-2250... -
Seite 23: Inbetriebnahme Und Betrieb
◦ eine Rauchentwicklung auftritt ◦ eine untypische Temperaturentwicklung auftritt Achten Sie auf folgende Punkte im Betrieb: 1. Untypische Geräuschentwicklungen 2. Rauchentwicklung 3. Antriebsoberflächen und Leitungen immer auf Verschmutzungen oder Staub kontrollieren 4. Temperaturentwicklung kontrollieren 5. Schutzeinrichtungen auf Funktion prüfen MD9000-2115-2250 Version: 1.0.0... -
Seite 24: Außerbetriebnahme
Entsorgung | Entsorgung Die mit einer durchgestrichenen Abfalltonne gekennzeichneten Produkte dürfen nicht in den Hausmüll. Das Gerät gilt bei der Entsorgung als Elektro- und Elektronik-Altgerät. Die nationalen Vorgaben zur Entsorgung von Elektro- und Elektronik-Altgeräten sind zu beachten. Version: 1.0.0 MD9000-2115-2250... -
Seite 25: Normen Und Richtlinien
Teil 5-3: Anforderungen an die Sicherheit - Funktionale, elektrische und umwelttechnische Anforderungen für Encoder Produktnorm EN IEC 61800-3 „Drehzahlveränderbare elektrische Antriebe–EMV-Anforderungen einschließlich spezieller Prüfverfahren“ EN IEC 63000 „Technische Dokumentation zur Regelung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe“ Richtlinien 2014/30/EU EMV-Richtlinie 2014/35/EU Niederspannungsrichtlinie 2011/65/EU RoHS-Richtlinie MD9000-2115-2250 Version: 1.0.0... -
Seite 26: Anhang
Anhang | Handbuch-Versionshistorie Anhang | Anhang Handbuch-Versionshistorie | Handbuch-Versionshistorie Die folgende Tabelle zeigt die Versionshistorie des vorliegenden Handbuchs. Version Kommentar 1.0.0 • Erste Veröffentlichung Version: 1.0.0 MD9000-2115-2250... -
Seite 27: Support Und Service
Die Downloads sind in verschiedenen Formaten erhältlich. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unserer Internetseite: www.beckhoff.com... -
Seite 28: Zubehör
ZMX2000-0025 Sicherung 10.3 x 38 mm, Fein, 25 A, 600 V AC gRL (IEC/UL) ZMX4001-0001 Ersatz-Abdeckung Potenzialausgleich 1-reihige Baseplate mit Beckhoff-Logo ZMX4001-0002 Ersatz-Abdeckung Potenzialausgleich 2- und 3-reihige Baseplate mit Beckhoff-Logo Für den Austausch von verschlissenen Teilen stehen außerdem die folgenden Artikel zur Verfügung: MX Dichtung S2R2 Die Dichtung S2R2 steht zum Austausch von verschlissenen und beschädigten Dichtungen an einem... - Seite 29 , EtherCAT G , EtherCAT G10 , EtherCAT P , MX-System , Safety over EtherCAT , TC/BSD , TwinCAT ® ® ® ® ® TwinCAT/BSD , TwinSAFE , XFC , XPlanar and XTS are registered and licensed trademarks of Beckhoff Automation GmbH.
- Seite 30 Mehr Informationen: www.beckhoff.com/md9000-2115-2250 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
