2. Entfernen Sie das Kabel aus den Kabelführungen auf der Handauflagen- und Tastaturbaugruppe.
3. Trennen Sie das andere Ende des Kabels mithilfe der Zuglasche vom Anschluss (JIO1) auf der Hauptplatine.
4. Heben Sie das I/O-Platinenkabel aus dem Computer.
Installieren des I/O-Platinenkabels (Computer mit WWAN-
Unterstützung)
VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
ANMERKUNG:
Die Informationen in diesem Abschnitt zur Installation gelten nur für Computer mit WWAN-Unterstützung.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Position des I/O-Platinenkabels auf der Handauflagen- und Tastaturbaugruppe.
ANMERKUNG:
Das I/O-Platinenkabel wird über das Kabel der Knopfzellenbatterie, die WLAN-Antennenkabel, entlang der linken
Seite der Hauptplatine und dann entlang der oberen linken Seite des Akkus verlegt.

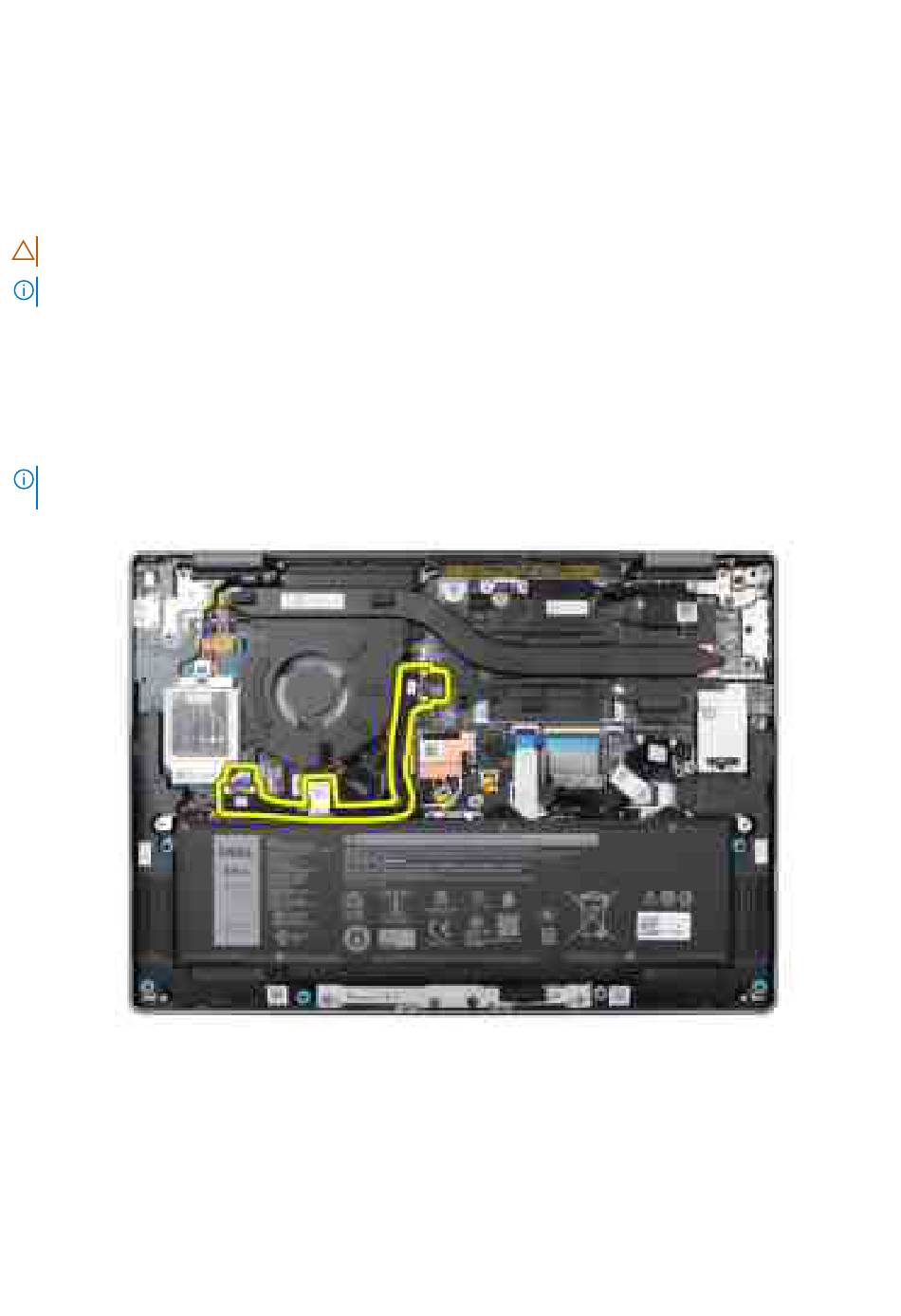

Abbildung 55. Position des I/O-Platinenkabels
Die folgenden Abbildungen zeigen die Position des I/O-Platinenkabels und stellen das Installationsverfahren bildlich dar.
