Schraubenliste

ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der
Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige Anzahl
der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an solchen
Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

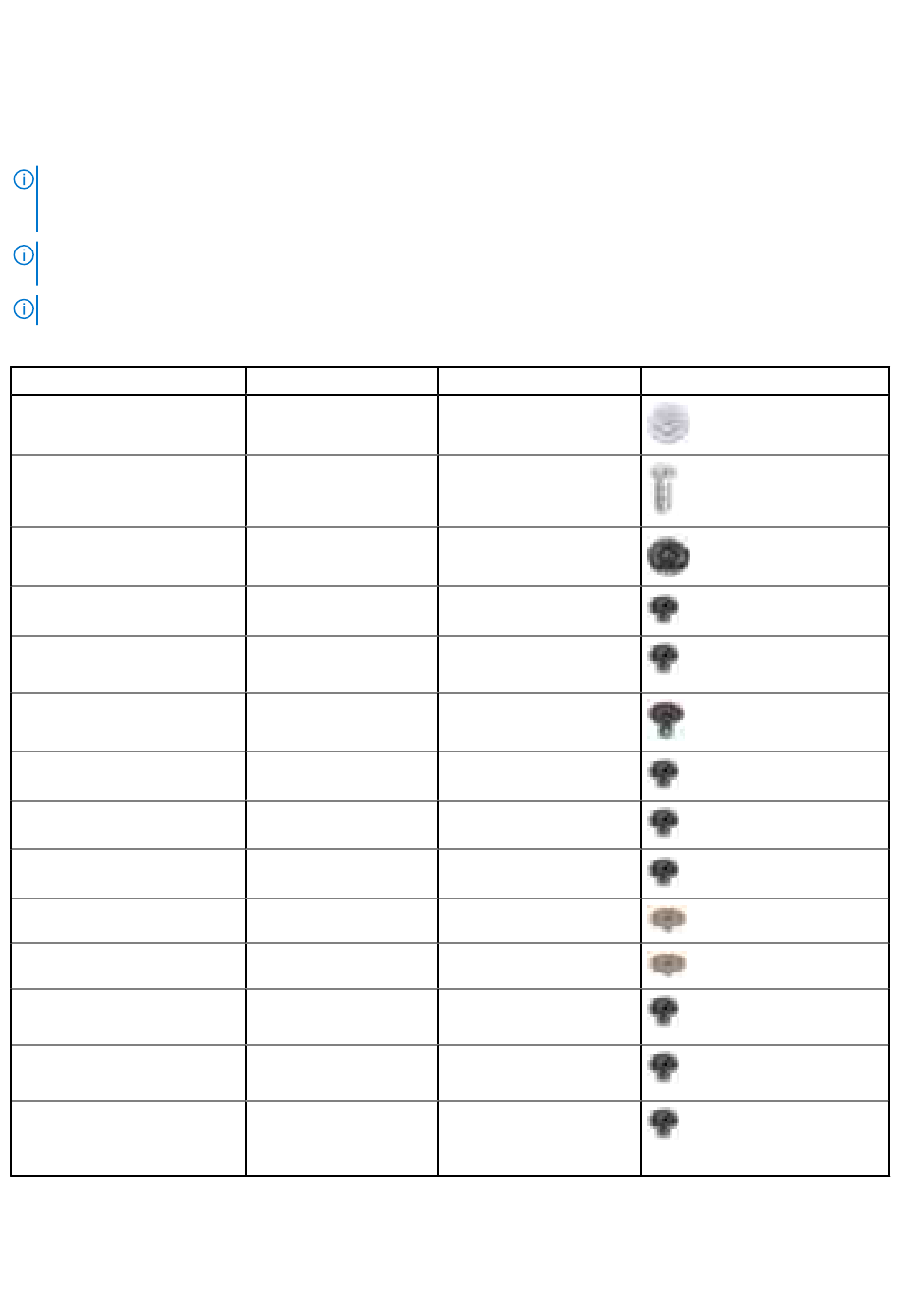

Tabelle 29. Schraubenliste
Komponente
Bodenabdeckung
Bodenabdeckung
Akku
Lüfter
Kühlabdeckung für das SSD-
Laufwerk
Bildschirmscharniere
WLAN-Antennenmodul
WLAN-Kühlabdeckung
Kühlkörper
Hauptplatine
Touchpad-Baugruppe
I/O-Platine (Computer nur mit
WLAN-Unterstützung)
I/O-Platine (Computer mit
WWAN-Unterstützung)
WWAN-Kühlabdeckung
(Computer mit WWAN-
Unterstützung)
Schraubentyp
M2x7.9 (unverlierbare
Schraube)
M2x5,5
M2x4.5 (unverlierbare
Schraube)
M2x2,5
M2x2,5
M2.5x4.5
M2x2,5
M2x2,5
M2x2,5
M1,6x1,8
M1,6x1,8
M2x2,5
M2x2,5
M2x2,5
Menge
2
5
5
2
1
4
1
1
4
2
9
2
4
1
Arbeiten an Komponenten im Inneren des Computers
Abbildung Schraube
