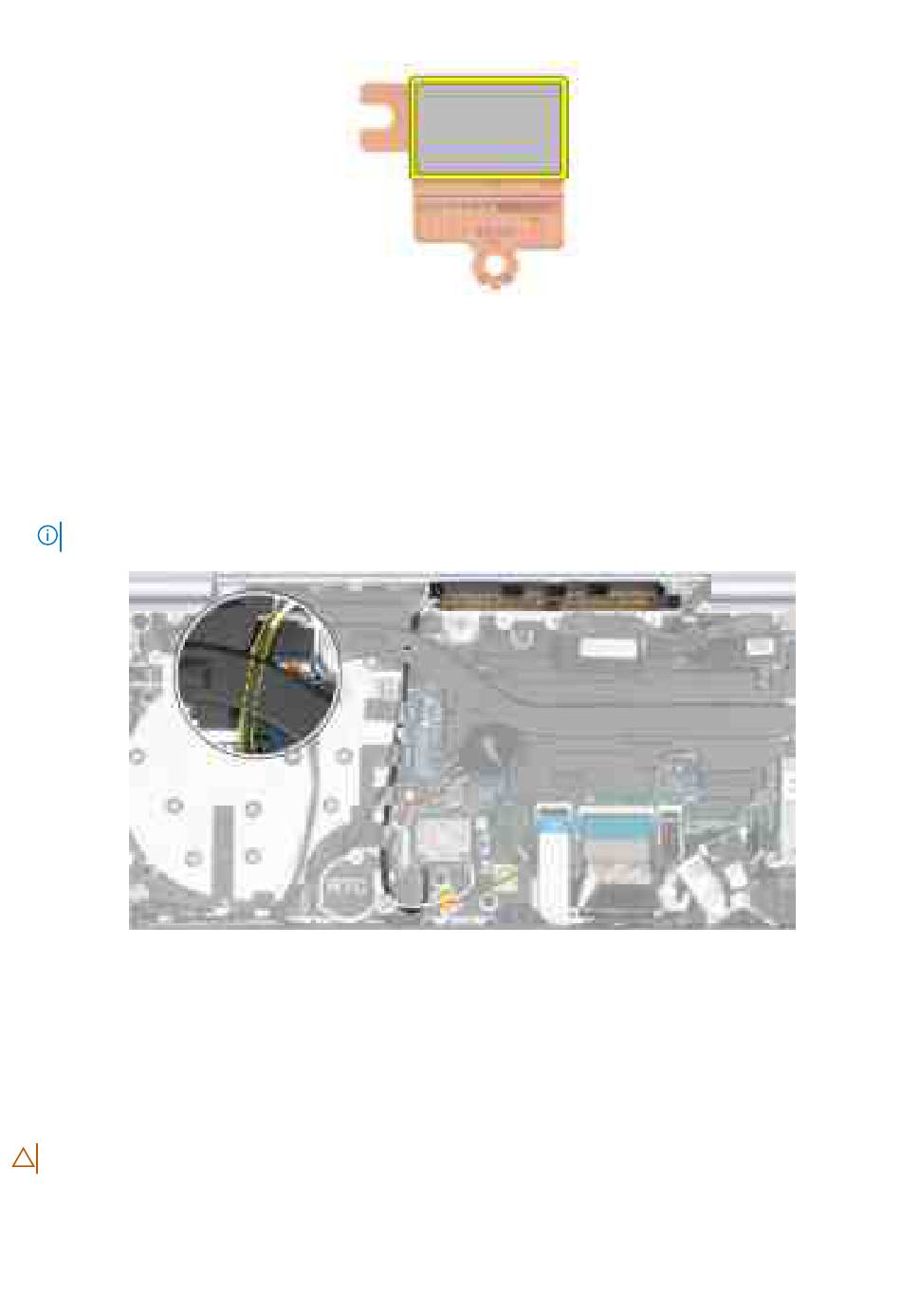

Abbildung 60. Wärmeleitpad unter der WLAN-Kühlabdeckung
3. Trennen Sie die Kabel der WLAN-Antenne von den Anschlüssen (B und W) auf dem WLAN-Modul.
4. Trennen Sie das I/O-Kabel (MB) vom Anschluss (JIO1) auf der Hauptplatine.
5. Ziehen Sie die Knopfzellenbatterie ab und schieben Sie sie mit ihrem Kabel gemeinsam durch die Kabelführungen auf der
Handauflagen- und Tastaturbaugruppe.
6. Lösen Sie die Schutzfolie, mit der die WLAN-Antennenkabel an der Handauflagen- und Tastaturbaugruppe befestigt sind.
7. Entfernen Sie die Schraube (M2x2.5), mit der das WLAN-Antennenmodul an der Handauflagen- und Tastaturbaugruppe befestigt ist.
8. Entfernen Sie die WLAN-Antennenkabel aus den Kabelführungen auf der Handauflagen- und Tastaturbaugruppe.
ANMERKUNG:
Stellen Sie sicher, dass Sie die Antennenkabel aus den Kabelführungen unter dem Kühlkörper entfernen.
Abbildung 61. Entfernen der WLAN-Antennenkabel
9. Heben Sie das WLAN-Antennenmodul aus der Handauflagen- und Tastaturbaugruppe und stellen Sie sicher, dass Sie die WLAN-
Antennenkabel durch die Kabelführung unter dem Kühlkörper führen.
Installieren des WLAN-Antennenmoduls (bei Computern nur mit
WLAN-Unterstützung)
VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs) 85
