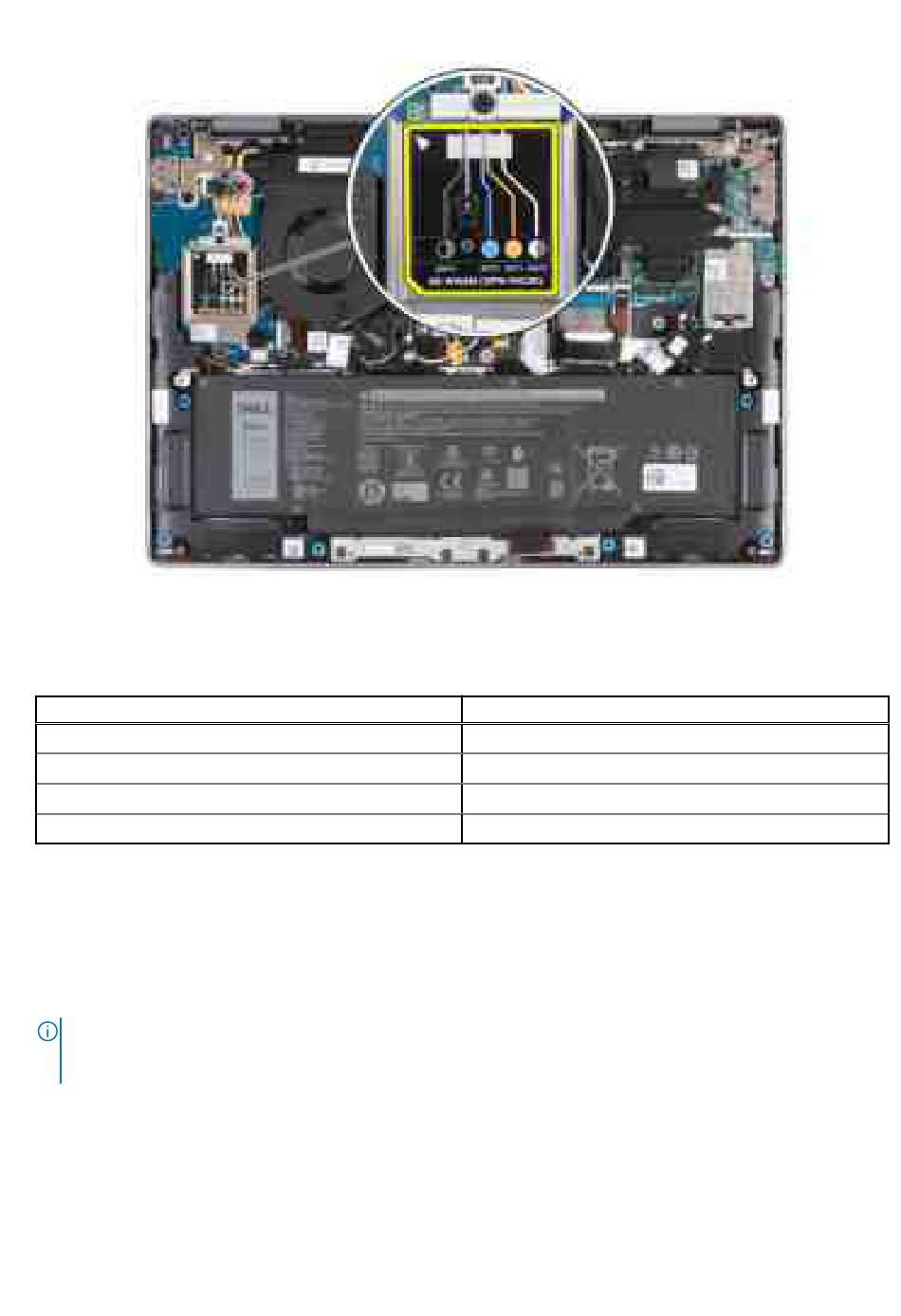

Abbildung 30. Antennenkabelverbindungen
Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle vom Computer unterstützten 5G-WWAN-Karten.
Tabelle 30. Farbcodierung der Antennenkabel für die 5G WWAN-Karte
Anschlüsse auf der WWAN-Karte
ANT3
ANT2
ANT1
ANT0
2. Richten Sie die Kerbe der 5G-WWAN-Karte auf die Lasche des Steckplatzes für die 5G-WWAN-Karte aus.
3. Schieben Sie die 5G-WWAN-Karte schräg in den Steckplatz für die 5G-WWAN-Karte.
4. Richten Sie die Schraubenbohrung auf der WWAN-Kartenhalterung an der Kerbe auf der 5G-WWAN-Karte und der
Schraubenbohrung auf der WWAN-I/O-Platine aus.
5. Bringen Sie die Schraube (M2x2.5) wieder an, mit der die WWAN-Kartenhalterung an der 5G-WWAN-Karte auf der WWAN-I/O-
Platine befestigt ist.
6. Setzen Sie die WWAN-Kühlabdeckung auf die 5G-WWAN-Karte.
ANMERKUNG: Die WWAN-Kühlabdeckung enthält zwei Wärmeleitpads, die an der Unterseite der Kühlabdeckung befestigt sind.
Stellen Sie sicher, dass Sie die Wärmeleitpads wieder in ihrer Position anbringen, falls sie während des Entfernens verschoben
werden.
56 Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
Antennenkabelfarbe
Schwarz mit dünnem grauem Streifen
Blau
Orange
Weiß mit dünnem grauem Streifen
