Installieren Des M.2-2230-Solid-State-Laufwerks (Für Computer Mit Kühlplatte) - Dell P174G Servicehandbuch

Schritte

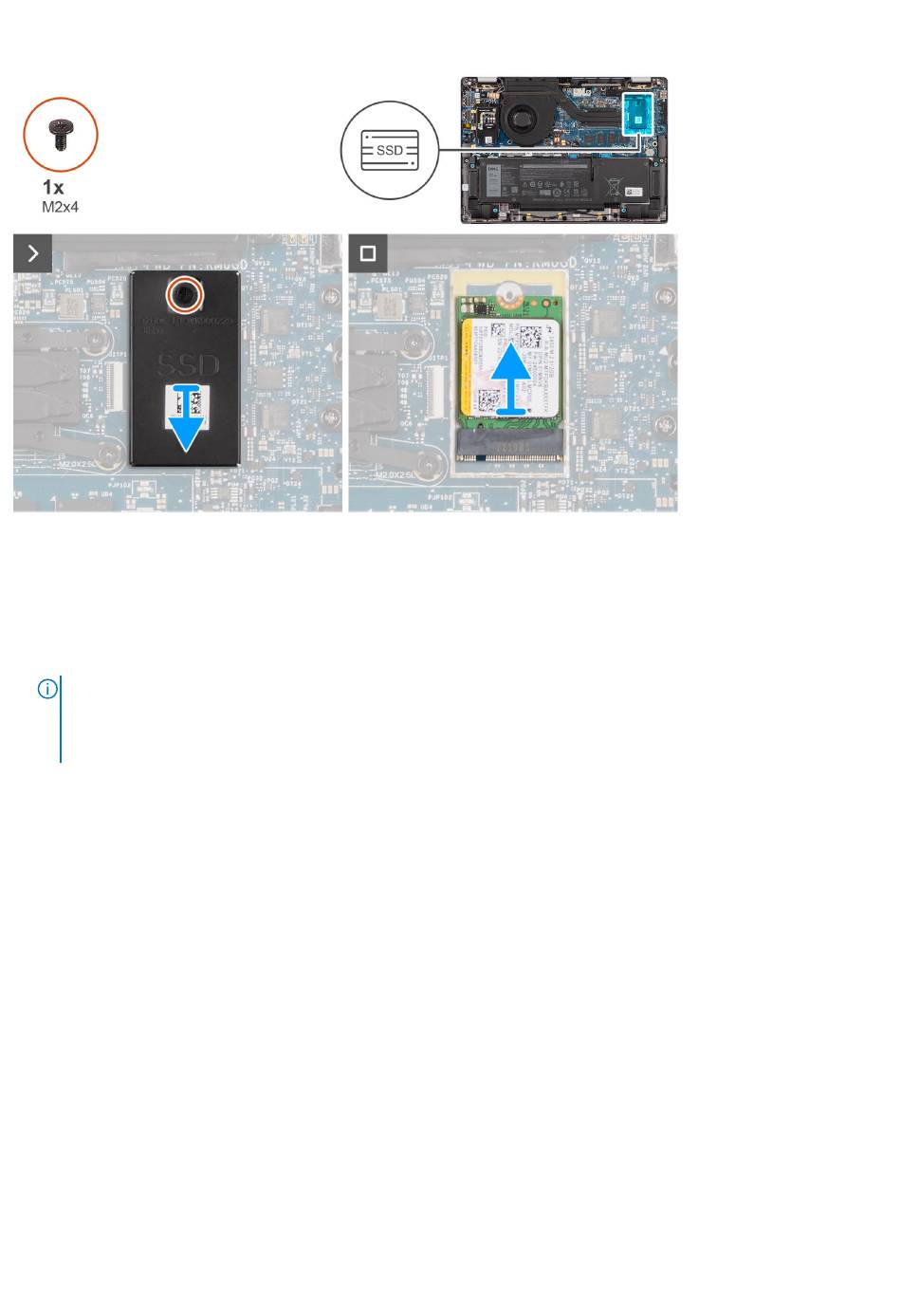

1. Entfernen Sie die einzelne Schraube (M2x4), mit der die Erweiterungskühlplatte des M.2-2230-Solid-State-Laufwerks an der
Hauptplatine befestigt ist.
2. Hebeln Sie mithilfe eines flachen Werkzeugs die Schutzabdeckung der M.2-SSD an der Aussparung an der Unterseite ab und
entfernen Sie sie von der Hauptplatine.
3. Schieben Sie das M.2-2230-Solid-State-Laufwerk aus dem M.2-Kartensteckplatz auf der Hauptplatine und entfernen Sie es.
ANMERKUNG: Bei Modellen ohne Kühlplatte für das Solid-State-Laufwerk ist ein Wärmefallenaufkleber unterhalb des Solid-
State-Laufwerks an der Hauptplatine angebracht. Wenn beim Austauschen des Solid-State-Laufwerks die Wärmefalle von der
Kühlplatte getrennt wird oder am Solid-State-Laufwerk kleben bleibt, müssen Sie als Techniker die Wärmefalle wieder an der
Hauptplatine befestigen, bevor Sie das Solid-State-Laufwerk erneut im System installieren.
Installieren des M.2-2230-Solid-State-Laufwerks (für Computer mit
Kühlplatte)
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Position des M.2-2230-Solid-State-Laufwerks und stellt das Installationsverfahren bildlich dar.
20 Entfernen und Einbauen von Komponenten
