Verfahren
Schritt 1 Richten Sie den Lüftereinschub so aus, dass sich die unverlierbaren Schrauben auf der linken Seite seiner Frontplatte
befinden. Die folgende Abbildung zeigt die Ausrichtung des Lüftereinschubs.

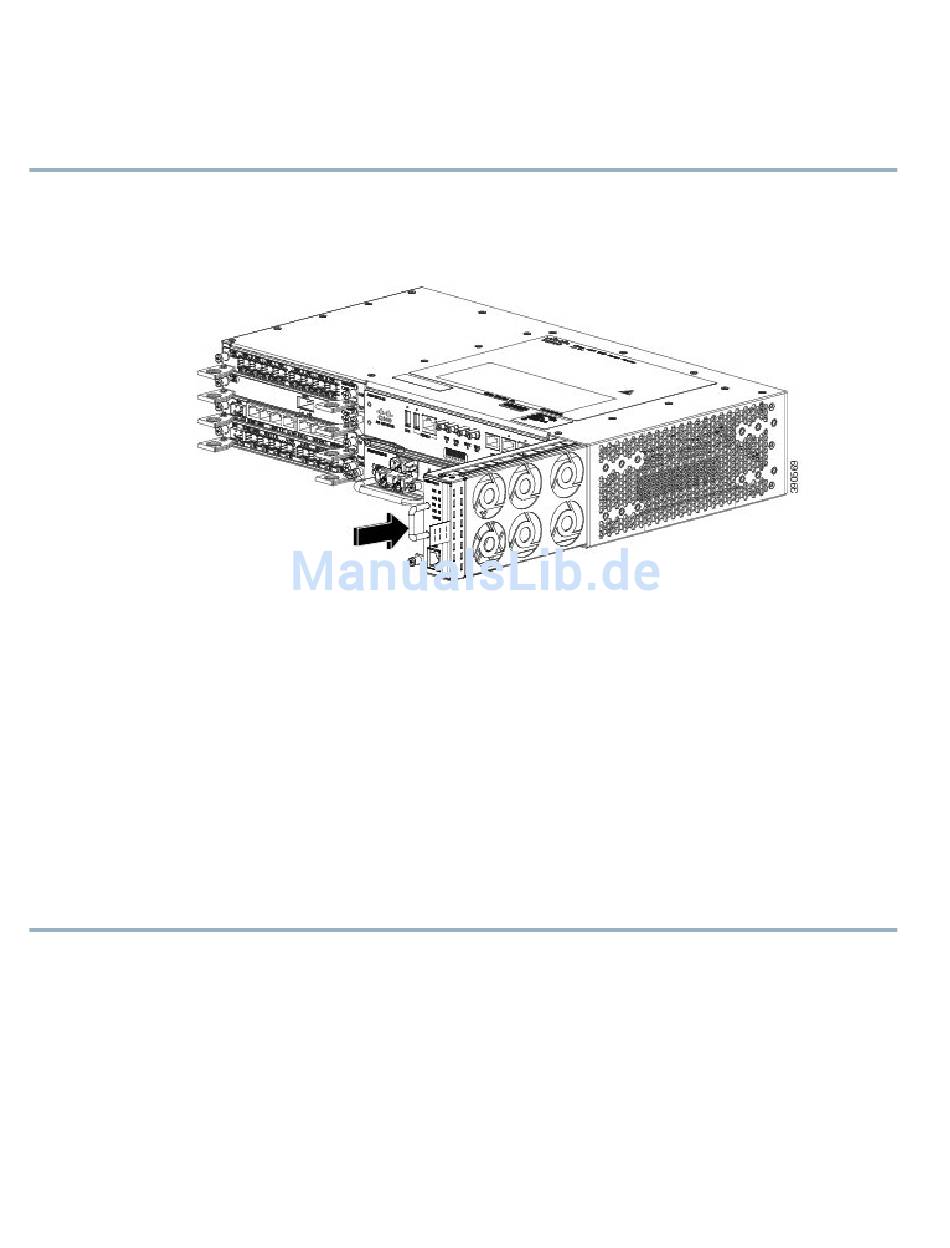

Abbildung 8: Installation des Lüftereinschubs
Schritt 2 Schieben Sie den Lüftereinschub in das Chassis, bis er vollständig eingesetzt ist.
Die Lüfter sind auf der linken Seite des Lüftereinschubs zugänglich. Halten Sie Ihre Finger, Kleidung und
Vorsicht
Schmuck von den Lüftern fern. Fassen Sie den Lüftereinschub ausschließlich am Griff an.
Beim Anbringen von Kabeln am RSP empfehlen wir, eine ausreichende Kabelreserve zuzugeben, damit der
Hinweis
Lüftereinschub entfernt werden kann.
Schritt 3 Befestigen Sie den Lüftereinschub mithilfe der unverlierbaren Schrauben am Chassis. Das empfohlene maximale
Drehmoment beträgt 0,62 Nm.
Damit ist das Verfahren für die Installation oder den Austausch des Lüftereinschubs in einem Cisco ASR 902-Router
abgeschlossen.
Informationen zum Anschließen von Kabeln am Alarm-Port des Lüftereinschubs, finden Sie im Abschnitt Anschließen
des Lüftereinschub-Alarm-Ports im Hardwareinstallationshandbuch zu den Aggregation Services Routern Cisco ASR 902
und ASR 902U. Eine Zusammenfassung zu den LEDs auf dem Lüftereinschub finden Sie im Abschnitt Zusammenfassung
zu LEDs im Hardwareinstallationshandbuch zu den Aggregation Services Routern Cisco ASR 902 und ASR 902U. Weitere
Informationen zu Luftströmungsrichtlinien finden Sie im Abschnitt Luftströmungsrichtlinien im
Hardwareinstallationshandbuch zu den Aggregation Services Routern Cisco ASR 902 und ASR 902U.
12
