Schritt 3 Setzen Sie das Modul in den Steckplatz ein. Stellen Sie sicher, dass die Seiten des Moduls an den Führungen auf beiden
Seiten des Schachts ausgerichtet sind, wie in der nachstehenden Abbildung gezeigt.

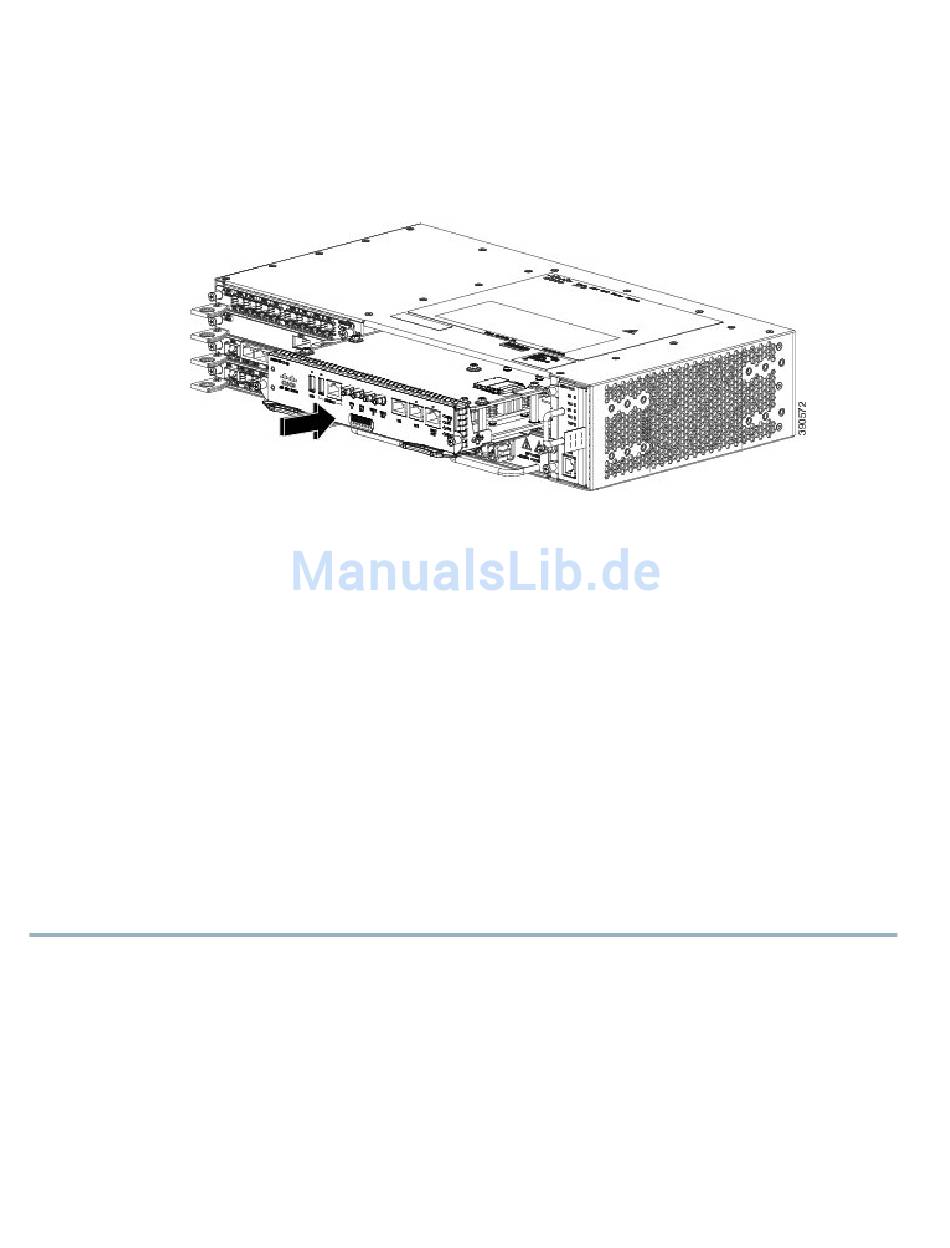

Abbildung 9: Installation des RSP beim Cisco ASR 902-Router
Schritt 4 Schieben sie das Modul vorsichtig in den Steckplatz, bis die EMI-Dichtung am Modul das Modul im angrenzenden
Steckplatz berührt und beide Auswerferhebel im Winkel von ca. 45 Grad zur Modul-Frontplatte stehen.
Schritt 5 Drücken Sie nach unten und schließen Sie gleichzeitig beide Auswerferhebel, um das Modul vollständig in den
Backplane-Anschluss einzusetzen. Die Auswerferhebel sind vollständig geschlossen, wenn sie bündig mit der
Modul-Frontplatte sind.
Schritt 6 Ziehen Sie die zwei unverlierbaren Schrauben am Modul fest. Das empfohlene maximale Drehmoment beträgt 0,62 Nm.
Hinweis
Stellen Sie sicher, dass die Auswerferhebel vollständig geschlossen sind, bevor Sie die unverlierbaren Schrauben
festziehen.
Schritt 7 Überprüfen Sie, ob die unverlierbaren Schrauben an allen im Chassis installierten Modulen angezogen sind. Dadurch wird
sichergestellt, dass die EMI-Dichtungen an allen Modulen vollständig komprimiert werden, um den Platz für neue oder
Ersatz-Module zu maximieren.
Wenn die unverlierbaren Schrauben lose sind, gdie EMI-Dichtungen an den installierten Modulen angrenzende
Hinweis
Module in Richtung des offenen Steckplatzes, was die Größe der Öffnung verringert und es schwierig macht,
das neue Modul zu installieren.
Bei der Installation der Verkabelung an den RSPs wird empfohlen, eine ausreichende Kabelreserve freizulassen,
Hinweis
um bei Bedarf den Lüftereinschub entfernen zu können.
Hinweis
Schließen Sie alle nicht benutzten RJ-45- und USB-Ports am RSP-Modul mit den entsprechenden Staubkappen,
um zu verhindern, dass sich im Gehäuse Staub ansammelt. Weitere Informationen zu Staubschutzkappen
erhalten Sie im Abschnitt Anbringen von Staubschutzkappen.
Installation des Schnittstellenmoduls
In den folgenden Abschnitten werden die verschiedenen Aufgaben im Zusammenhang mit der Schnittstellenmodul-Installation auf
dem Cisco ASR 902-Router beschrieben:
