LUFTABLASSEN
Luft und Feuchtigkeit im Kühlsystem haben folgende unerwünschte Folgen:
Druckanstieg im System
Anstieg des Betriebsstroms
Abfall der Kühl- bzw. Heizleistung
Feuchtigkeit im Kühlkreislauf kann gefrieren und die feinen Rohre blockieren.
Wasser kann Teile im Kühlsystem zum Rosten bringen.
Daher müssen das Innengerät und die Rohre zwischen Innen- und Außengerät auf
undichte Stellen überprüft und werden. Nicht kondensier bare Stoffe und Feuchtigkeit
sind aus dem System zu entfernen.

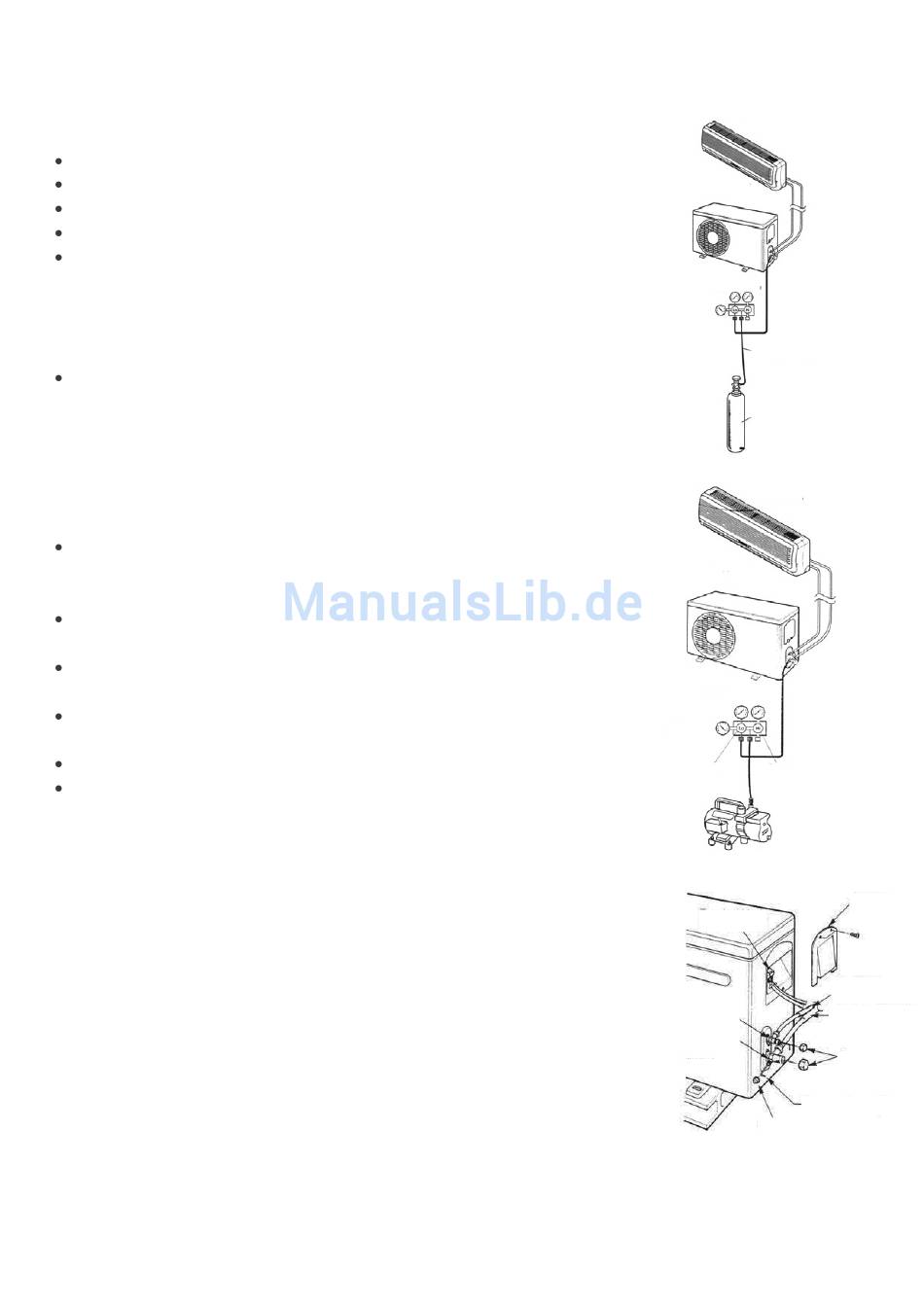

Entlüftung mittels Vakuumpumpe
Vorbereitung:
Überprüfen Sie, dass alle Rohre (an der Flüssigkeits- und an der Gas Seite)
zwischen dem Innen- und dem Außengerät richtig angeschlossen und alle Kabel für
den Probebetrieb fertig verlegt sind. Entfernen Sie die Deckel von den
Absperrventilen an der Gas und an der Flüssigkeitsseite des Außengerätes. Achten
Sie darauf, dass die Absperrventile an der Gas- und an der Flüssigkeitsseite des
Außengerätes geschlossen sind.
Rohrlänge
und
Kühlmittelmenge,
Überheizungswert überprüfen. Die Werte der Tabelle sind weisend.
Siehe Röhrleitungstabelle:
Wenn Sie das Gerät an einem anderen Ort aufstellen, entlüften Sie das Gerät mit
einer Vakuumpumpe.
Achten Sie darauf, dass das nachgefüllte Kühlmittel stets flüssig ist.
Vorsicht mit dem verpackten Ventil
Öffnen Sie den Ventilschaft so weit, bis er den Anschlag berührt. Versuchen Sie
nicht, ihn weiter zu öffnen.
Ziehen Sie die Kappe des Ventilschafts mit einem Schrauben Schlüssel o.a. fest.
Drehmov ment Ventilschaftkappe (vgl. Drehmomenttabelle auf der vorhergehenden
Seite).
Einsatz der Vakuumpumpe
(Für den Einsatz des Blockventils s. die entsprechende Gebrauchsanweisung.)
1. Ziehen Sie die Aufweitmuttern A, B, C, D ganz fest und schließen Sie den
Ladeschlauchdes Blockventils an einen Ladeanschluss des Niederdruckventils an der
Gasseite des Rohrs an.
2. Schließen Sie den Ladeschlauchanschluss an die Vakuumpumpe an.
3. Öffnen Sie den unteren Griff des Blockventils vollständig.
4. Betätigen Sie die Vakuumpumpe. Lösen Sie nach der Entleerung die Aufweis
tungs Mutter des Ventils unten an der Gasrohrseite und überprüfen Sie, dass Luft
eintritt.
(Das
Betriebsgeräusch
Mischungsmesser zeigt 0 anstatt Minus an.)
5. Schließen Sie nach dem Entleeren den unteren Griff des Blockventils und stop pen
Sie die Vakuumpumpe. Entleeren Sie 15 Minuten oder länger und achten Sie darauf,
dass der Mischungsmesser -76cmHg (-1 x105Pa) anzeigt.
6. Drehen Sie den Schaft des verpackten B-Ventils 6-7 Sekunden nach dem Ausströ men des Gases etwa 45° entgegen
dem Uhrzeigersinn und ziehen Sie die Aufweist Mutter wieder fest. Achten Sie darauf, dass der angezeigte Druck etwas
für
eine
einwandfreie
der
Vakuumpumpe
ändert
Außengerät
Anzeigerdruck
Füllung
den
2-Wege-Ventil (offen)
3-Wege-Ventil
(geschlossen)
sich
und
der
Innengerät
Druck eicht
Gebührenschlauch
Zylinder des Stick-
stoffgases (in ver-
tikaler Stellung)
Innengerät
Außengerät
Druckmessventil
offen
geschlossen
Vakuum Pumpe
Kontrolldeckel
Klemmleiste
Seite Flüssigkeit
Seite Gas
Kappe
Sechskan t schlüssel
Servicedeckel
16
