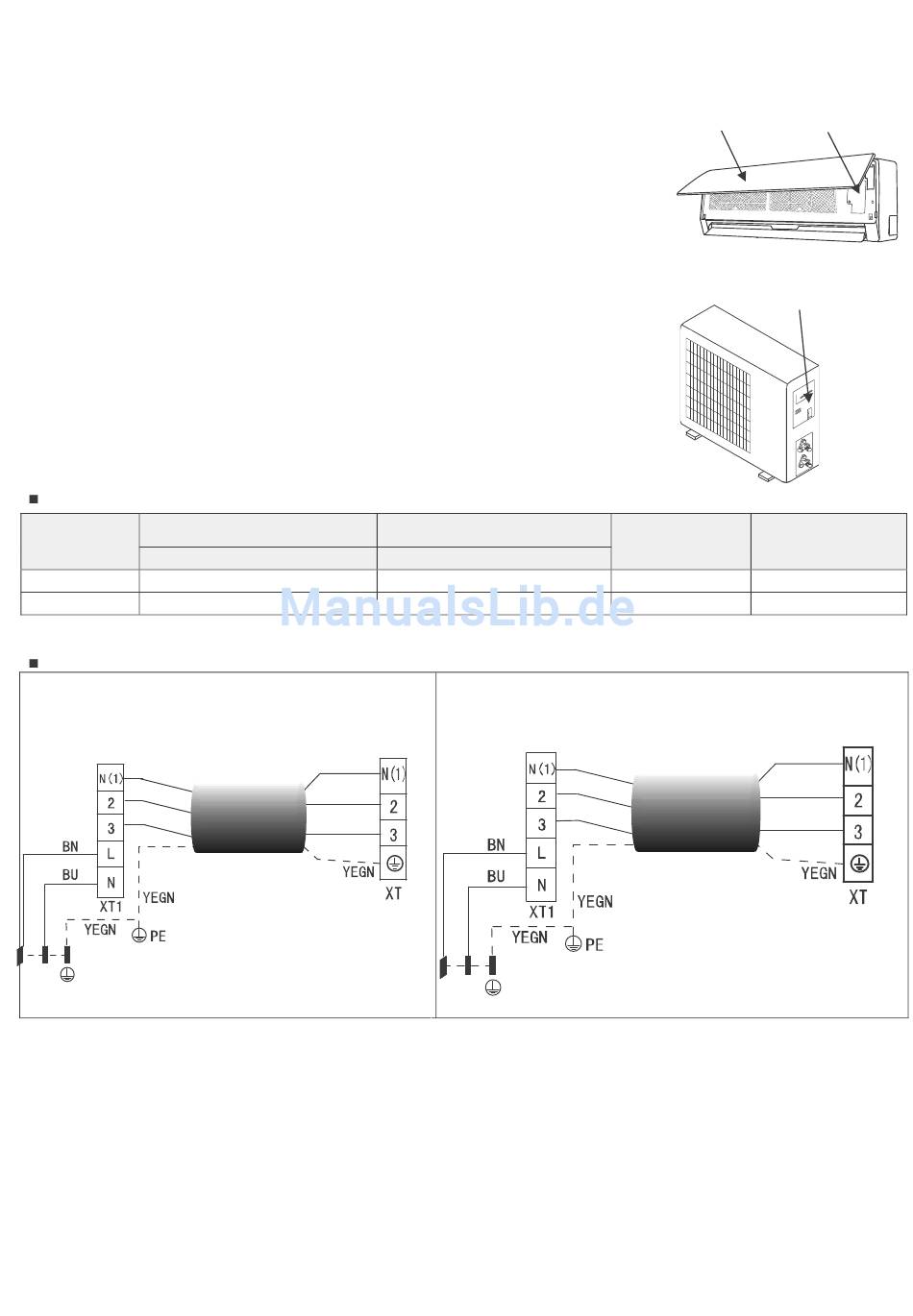

Elektrik
Anschließen des Kabels an das Innengerät
1. Das Verbindungskabel zwischen Innen- und Außengerät muss vom Typ H07RN sein.
2. Heben Sie die Wand des Innengeräts an und entfernen Sie die Schraube. Entfernen
Sie nun die Fensterabdeckung.
3. Schließen Sie die Kabel entsprechend der Markierungen an die Anschlüsse an.
4. Isolieren Sie nicht benutzte Kabel mit PVC-Band und legen Sie sie so, dass sie keine
elektrischen Teile berühren.
Anschließen des Kabels an das Außengerät
1. Entfernen Sie die Elektrik Abdeckung vom Außengerät.
2. Schließen Sie die Anschlusskabel entsprechend ihren jeweiligen Nummern an der
Anschlussleiste des Innen- und Außengeräts an die Anschlüsse an.
3. Damit kein Wasser eindringen kann, lassen Sie das Anschlusskabel, wie in der
Abbildung zur Installation des Innen und Außengerätes dargestellt, durchhängen.
4. Isolieren Sie nicht benutzte Kabel (Leitungen) mit PVC-Band und legen Sie sie so,
dass sie keine elektrischen oder metallischen Teile berühren.
Spezifische Kabel
Leistung (W)
Speiseleitung Verbindungskabel
1 x 1 DC
INVERTER
2600 W, 3500
5300 W, 7000
elektrische Verdrahtung
1 x 1 DC INVERTER (Mod. 2600 W, 3500 W)
OUTDOOR UNIT
TERMINAL BLOCK
BU
BK
BN
L
N
POWER SUPPLY
Kabel-Verbindung zwischen
Innengerät- und Außengerät
Sektion
3 x 1.5 mm²
3 x 1.5 mm²
INDOOR UNIT
TERMINAL BLOCK
BU
BK
BN
Sektion
4 x 0,75 mm²
4 x 0,75 mm²
1 x 1 DC INVERTER (Mod. 5300 W, 7000 W)
AUSSENGERÄT
KLEMMENBLOCK
BU
BK
BN
L
N
NETZTEIL
Schalttafel
Drahtleitung
Innengerät
Abdeckung
Serienschalter
Hauptspeiseleiter
zu Außengerät
20 A (240V)
zu Außengerät
25 A (240V)
Außengerät
(A)
INNENGERÄT
KLEMMENBLOCK
BU
BK
BN
14
