Cooper & Hunter CH-S09FTXE Bedienungsanleitung Seite 15

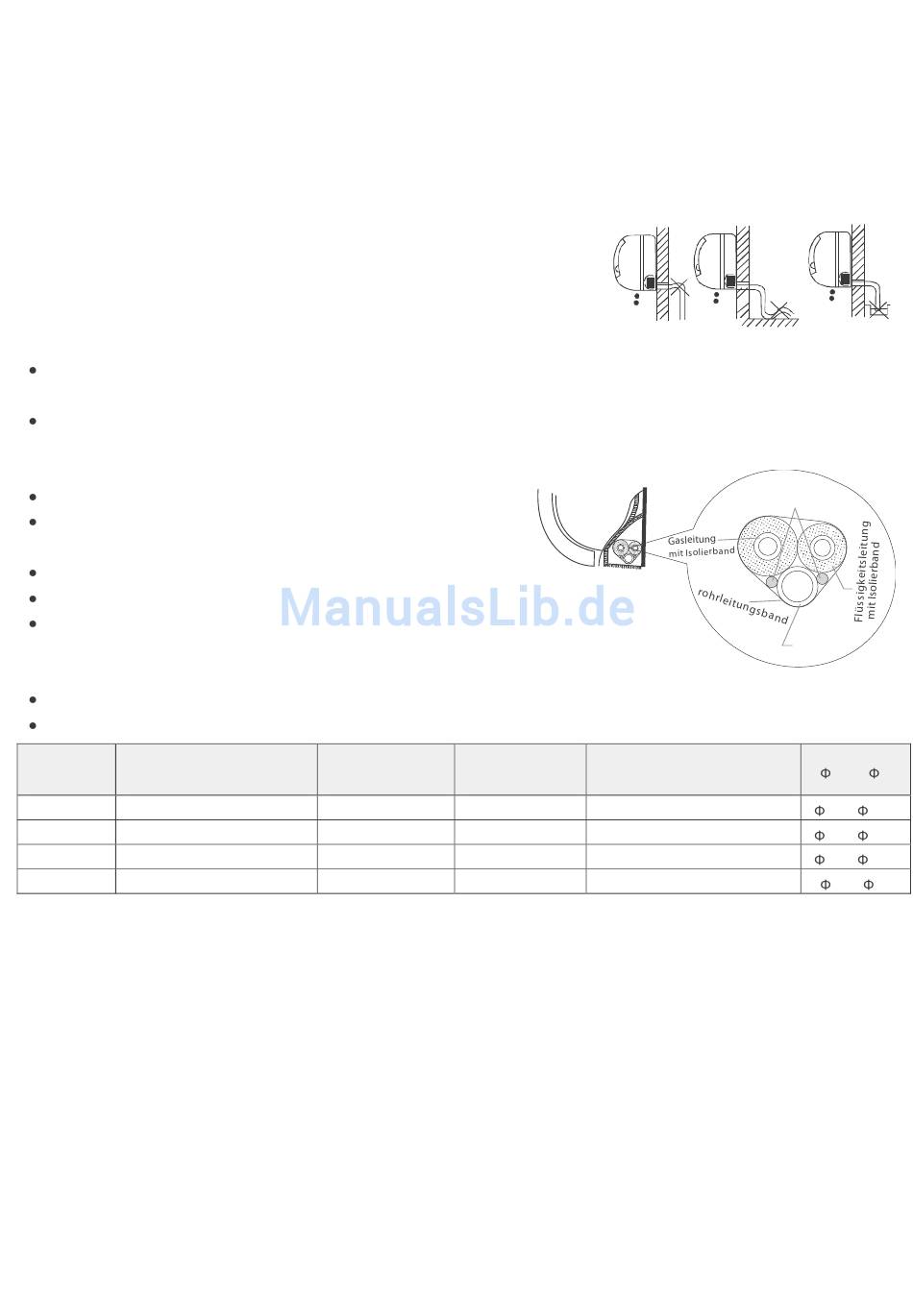

4. Installation des Innengeräts
1. Führen Sie die Rohrleitungen durch das Loch in der Wand.
2. Hängen Sie die Halteplätze an der Hinterseite des Innengerätes in den oberen Haken der Montageplatte und bewegen
Sie das Innengerät seitwärts, um zu prüfen, ob es sicher ein gehakt ist.
3. Die Rohre lassen sich einfach verlegen, indem man das Innengerät mit dem Polstermaterial, das sich zwischen dem
Gerät und der Wand befindet, anhebt. Entfernen Sie das Material nach dem Verlegen der Rohre.
4. Schieben Sie das Unterteil des Innengeräts an der Wand hoch. Bewegen.
Sie es dann zu den Seiten und nach oben und unten, um zu überprüfen, ob es
sicher festgehakt ist.
5. Rohrverlegung
Binden Sie die Rohre, das Anschluss Kabel und den Drainageschlauch mit einem Band zusammen, wie in Abb. 10
dargestellt.
Das an der Rückseite des Innengeräts ablaufende Kondenswasser wird in einem Behälter gesammelt und durch ein Rohr
aus dem Zimmer geleitet. Verwenden Sie diesen Behälter nicht zu anderen Zwecken.
VORSICHT
Schließen Sie zunächst das Innen- und danach das Außengerät an.
Lassen Sie die Rohre nicht aus der Hinterseite des Innengerätes
herausragen.
Achten Sie darauf, dass der Drainageschlauch nicht durchhängt.
Isolieren Sie beide Hilfsrohre thermisch.
Achten Sie darauf, dass sich der Drainageschlauch an der
niedrigsten Seite des Bündels befindet. Wenn er sich oben befindet,
kann dies dazu führen, dass die Ablaufwanne im Gerät überläuft.
Niemals das Stromkabel mit einem anderen Kabel kreuzen oder verschlingen.
Der Drainageschlauch muss nach unten geneigt sein, damit das Kondenswasser reibungslos herauslaufen kann.
Modell Max. Länge ohne Nachfüllen
1 x 1 DC INV. von Kältemittel (m)
2600 W
3500 W
5300 W
7000 W
13
Erlaubt Länge des
Auspuffrohrs (m)
5 15
5 20
5 25
5 25
Innengerät
Max. unterschied Zusätzliche Menge an
bei (m) kältemittel zu berechnen (g/m)
10
10
10
10
Anschlussdr ä hte
Innengerät/Au engerät
ß
Ablaufrohr
liquid/ gas
20 6,35/ 9,52
20 6,35/ 9,52
20 6,35/ 12,7
50 6,35/ 16
