KÜHLROHRANSCHLUSS

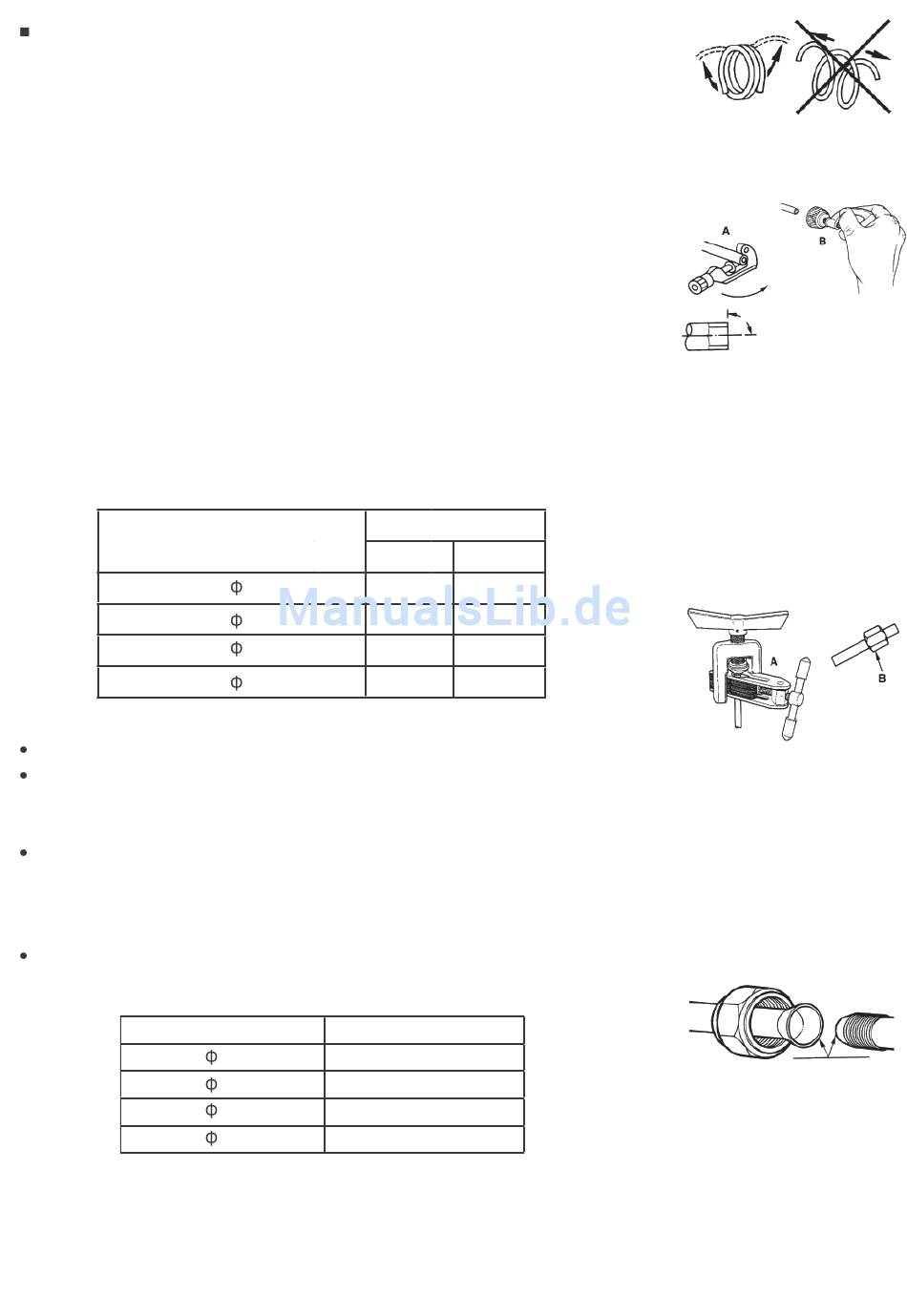

1. Aufweiten
Einer der Hauptgründe für das Auslaufen von Kühlflüssigkeit sind Fehler beim
Aufweiten der Rohre. Gehen Sie zum Aufweiten wie folgt vor:
A: Zuschneide der Rohre und Kabel
1. Nutzen Sie dazu das mitgelieferte Zubehör oder selbst gekaufte Rohre.
2. Messen Sie den Abstand zwischen dem Innen- und dem Außengerät.
3. Schneiden Sie die Rohre etwas länger als den gemessenen Abstand zurecht.
4. Lassen Sie das Kabel 1,5 m länger als das Rohr.
B: Entfernung der Grate
1. Entfernen Sie alle Grate an der Schnittfläche des Rohrs.
2. Halten Sie das Ende des Kupferrohrs beim Entfernen der Grate nach unten, damit keine
Späne in das Rohrgelangen.
C: Einsetzen der Mutter
Entfernen Sie die Aufweitmuttern am Innen- und Außengerät und bringen Sie sie nach dem
Entfernen der Grate am Rohr an. (Ein Anbringen nach dem Aufweiten ist nicht mehr möglich.)
D: Aufweiten
Spannen Sie das Kupferrohr fest in eine Form mit den unten angegebenen Maßen ein.
Außendurchmesser (mm)
Festziehen des Anschlusses
Richten Sie die Rohrmitte aus.
Ziehen Sie die Aufweitmutter so gut wie möglich von Hand fest und ziehen Sie den
Rest mit einem Schrauben- bzw. einem Drehmoment schlüssele fest, wie in der
Abbildung dargestellt.
Ziehen Sie die Aufweitmutter so gut wie möglich von Hand fest und ziehen Sie den
Rest mit einem Schrauben- bzw. einem Drehmoment schlüssele fest, wie in der
Abbildung dargestellt.
VORSICHT
Wenn Sie zu stark anziehen, kann die Mutter je nach Installationsbedingungen
brechen!
Außendurchmesser (mm)
15
Max.
6,35
9,52
12,7
16
Anzugsmmoment (N.m)
6,35
9,52
12,7
16
A (mm)
Min.
1,3
0,7
1
1,6
1
1,8
1
2
1 5 ~ 2 0
3 1 ~ 3 5
5 0 ~ 5 5
6 0 ~ 6 5
Rohr
