Halten Sie die lokalen Vorschriften zur Anbringung von Geräten auf Dachflächen ein.
Wenn das Außengerät auf einem Dach oder an einer Außenwand installiert wird, kann dies zu viele Geräusche und
Vibrationen hervorrufen. Zudem wird die Wartung erschwert.
1. Bringen Sie die Montageplatte an.
1. Bringen Sie die Montageplatte horizontal an tragenden Teilen der Wand an, so dass genügend Platz um die Platte
herum frei bleibt.
2. Wenn die Wand aus Ziegeln, Beton o.a. Material besteht, bohren Sie 5 Löcher mit einem Durchmesser von 5 mm in die
Wand. Fügen Sie die Befestigungsdübel für die entsprechenden Einbauschrauben ein.
3. Befestigen Sie die Montageplatte mit 5 Schrauben vom Typ "ST4.2X25TA" an der Wand.

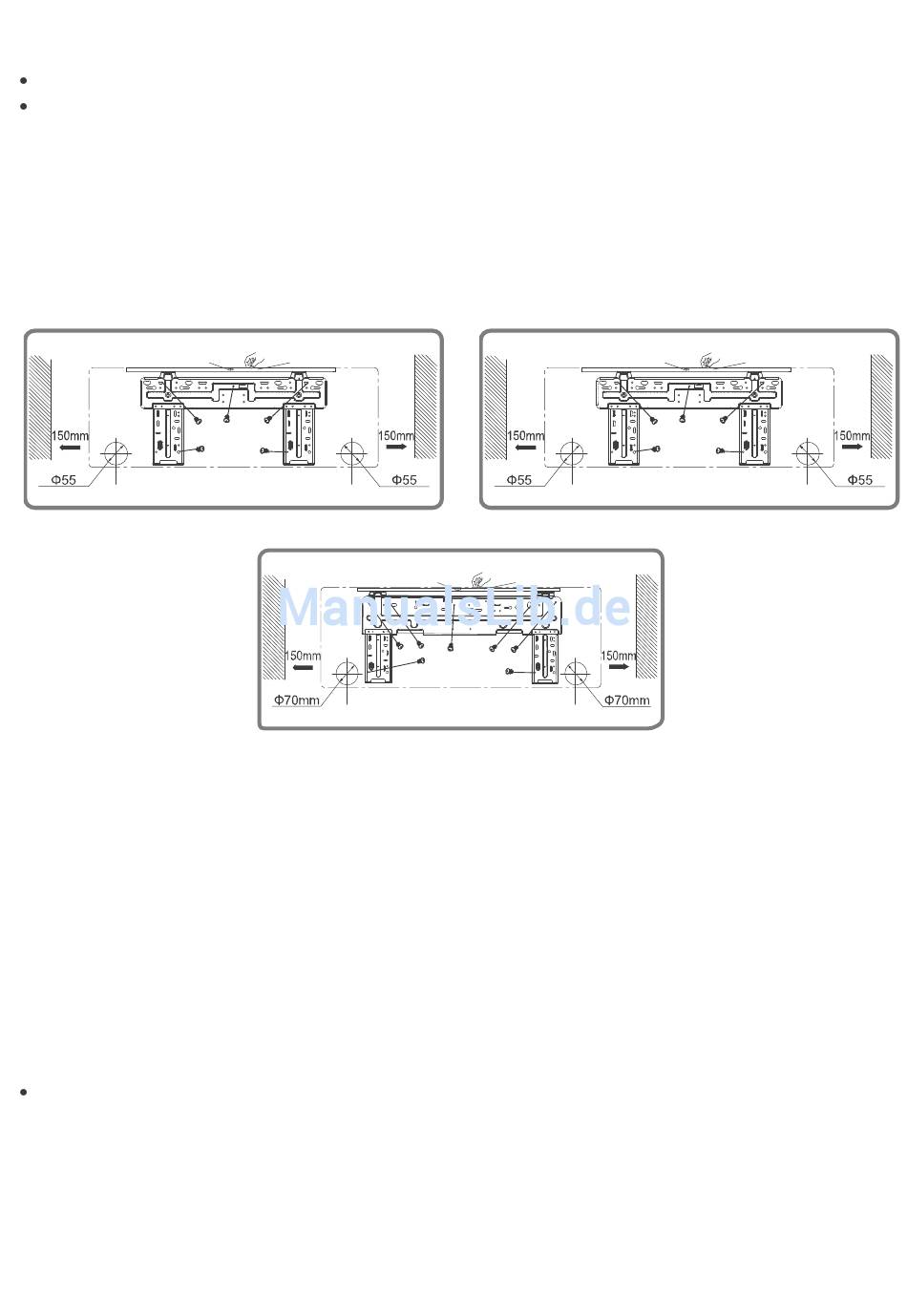

Mod. 2600 W, 3500 W
Mauer
Mark in der Mitte
Raum
der
oben
Mauer
Left
2. Bohren Sie ein Loch in die Wand.
1. Legen Sie die Lochpositionen nach dem Schaubild in Abb. 5 fest. Bohren Sie ein (1) Loch (diamter ist in der
Montageplatte gesehen), das leicht nach außen geneigt ist.
2. Nutzen Sie stets einen Führungskanal, wenn Sie Metallgitter, Metallplatten o.a. durchbohren.
3. Installation des Anschlußrohrs und des Drainageschlauchs
Drainageschlauch
1. Verlegen Sie den Drainageschlauch so, dass er nach unten hängt. Installieren Sie den Schlauch keinesfalls wie unten
dargestellt.
2. Wenn Sie einen Verlängerungsschlauch anbringen, isolieren Sie den Anschluss der Verlängerung mit einer Schutzhülse
und lassen Sie den Drainageschlauch nicht durchhängen.
Anschlußrohr
1. Entfernen Sie die rechte oder linke Abdeckung von der Seitenwand, je nachdem, ob das Rohr rechts oder links
angeschlossen werden soll.
Erklären Sie den Kunden, dass die Rohrabdeckung aufbewahrt werden sollte, für den Fall, dass die Klimaanlage einmal
an einem anderen Ort angebracht wird.
2. Für den Anschluß des Rohrs hinten rechts oder hinten links, gehen Sie wie in der Abbildung dargestellt vor. Knicken Sie
das Anschlußrohr so, dass es maximal 43 mm von der Wand verlegt wird.
3. Befestigen Sie das Ende des Anschlußrohrs. (Für die Befestigung der Verbindung unter KÜHLMITTELROHR
ANSCHLUSS).
Mauer
Pegelmesser
Raum
der
oben
Mauer
Right
(Rückseite des Rohrloch)
Mod. 7000 W
Mauer
Mark in der Mitte
Raum
der
oben
Mauer
Left
(Rückseite des Rohrloch)
Mod. 5300 W
Mauer
Mark in der Mitte
Raum
der
oben
Mauer
Left
Mauer
Pegelmesser
Raum
der
oben
Mauer
Right
(Rückseite des Rohrloch)
Mauer
Pegelmesser
Raum
der
oben
Mauer
Right
(Rückseite des Rohrloch)
