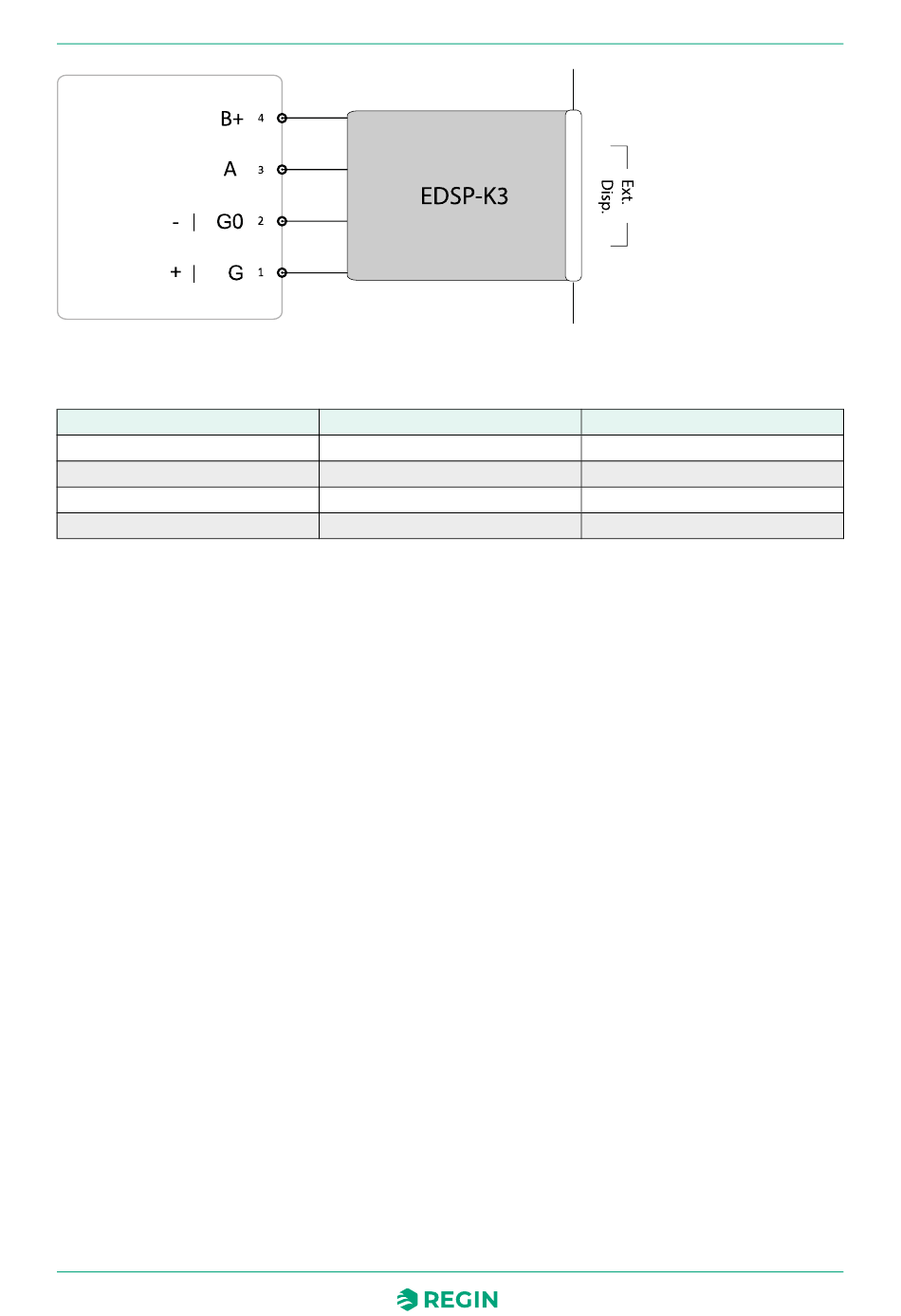

Bild 4-2 Verdrahtung mit einem EDSP-K3 Kabel
Tabelle 4-1 EDSP-K3 Kabel Verdrahtung
Klemmen-Nr. und Bezeichnung
1 G
2 G0
3 A-
4 B+
Regio RUX Serie Benutzerhandbuch,
Rev. A
Informationen für den Installateur
EDSP-K3 Aderfarbe
Schwarz
Weiß
Gelb
Braun
Beschreibung
24 V AC Versorgungsspannung
24 V AC Versorgungsspannung (Referenz)
Ausgangssignal zum Regler
Eingangssignal vom Regler
