Verdrahtung - Regin Regio Rux Serie Bedienungsanleitung

1. Das Raumgerät kann an dieselbe Versorgungsspannung wie der Regler angeschlossen werden. Die
Kommunikation erfolgt dann über EXOline und der Anschluss an die seriellen Schnittstellen (RS485),
A und B.
2. Das Gerät kann auch über ein EDSP-K3 Kabel an den Display-Port angeschlossen werden.
4.1.5

Verdrahtung

Falls mehrere Geräte einen gemeinsamen Transformator und Kommunikationsbus verwenden, müssen alle
an denselben Transformatorpol für G (Klemme 1) und G0 (Klemme 2) angeschlossen werden. Im
Kommunikationsbus soll die A-Klemme (Klemme 3) nur an eine andere A-Klemme und die B-Klemme
(Klemme 4) nur an eine andere B-Klemme angeschlossen werden. Andernfalls wird die Kommunikation
nicht funktionieren.
Als Kommunikationskabel muss ein geschirmtes Twisted-Pair-Kabel verwendet werden. Der Schirm muss
an einem (und nur einem) Raumgerät in jedem separaten 24 V AC Spannungsversorgungskreis an G0
angeschlossen werden. Falls der Kommunikationsbus länger als 300 m ist, wird ein Repeater benötigt. Siehe
Bild 4-1 Verdrahtungsbeispiel – Kommunikationskabel.
Room unit Room unit

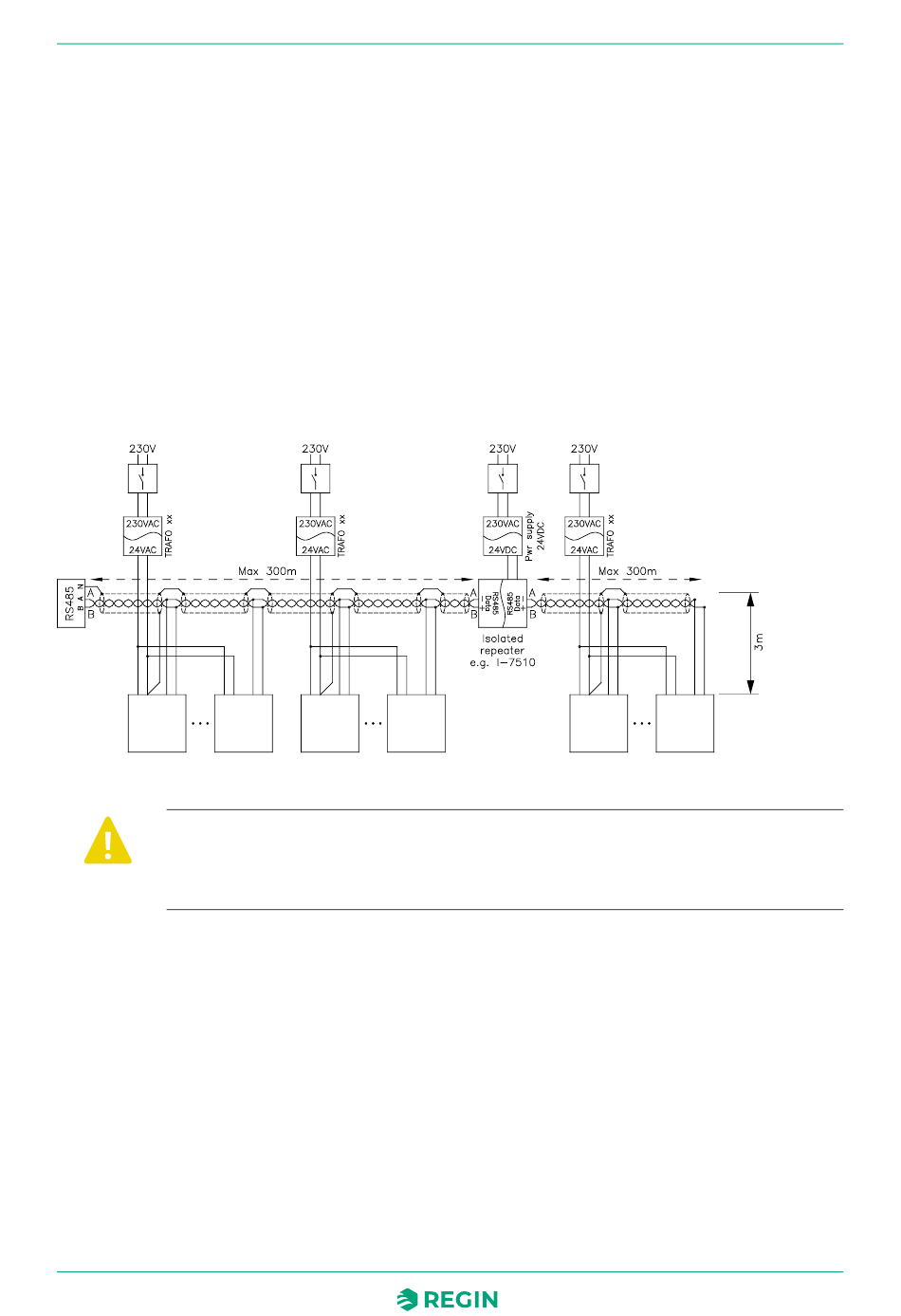

Bild 4-1 Verdrahtungsbeispiel – Kommunikationskabel
Vorsicht! Bei Installationen, bei denen die Kabel seitlich in das Gerät eingeführt
werden, müssen diese fest an der umgebenden Wand befestigt werden, um die
Kabel vor Zug und Verdrehen zu entlasten, da keine interne Zugentlastung
vorhanden ist.
EDSP-K3 Kabel
Das Gerät kann auch über ein EDSP-K3 Kabel an den Display-Port angeschlossen werden.
Regio RUX Serie Benutzerhandbuch,
Rev. A
Informationen für den Installateur
Room unit Room unit Room unit Room unit
