Netzanschluss
(Fortsetzung)
Elektrische Anschlüsse der Netzversorgung:
■ Inneneinheit:
Siehe folgende Kapitel:
– „Übersicht elektrische Anschlüsse", „Anschlussbe-
reich 230 V~/400 V~"
„Inneneinheit: Netzanschluss Wärmepumpenrege-
–
lung"
„Inneneinheit: Netzanschluss Heizwasser-Durch-
–
lauferhitzer"
■ Außeneinheit:
Siehe Kapitel „Netzanschluss Verdichter".
■ Wärmepumpenkaskade:
Die elektrischen Anschlüsse der Netzversorgung
werden für jede Wärmepumpe in gleicher Weise
ausgeführt. Hierdurch kann das Energiemanage-
ment (EMS) die Bedarfe optimal regeln.
Hinweis
Technische Anschlussbedingungen des zuständigen
Energieversorgungsunternehmens (EVU) beachten.

Netzversorgung in Verbindung mit Eigenstromnutzung

Verfügbare Anschluss-Schemen bei Eigenstromnut-
zung und weiterführende Informationen: Siehe
climate-solutions.com/energymanagement.
Inneneinheit schließen
Gefahr
Fehlende Erdung von Komponenten der Anlage
kann bei einem elektrischen Defekt zu gefähr-
lichen Verletzungen durch elektrischen Strom
und zur Beschädigung von Bauteilen führen.
■ Vor dem Schließen der Inneneinheit alle
Schutzleiterverbindungen wiederherstellen.
■ Prüfen, ob Gerät und Rohrleitungen mit dem
Potenzialausgleich des Gebäudes verbunden
sind. Ggf. Verbindung herstellen.
143.4
A
143.1
40
3
D
≈
3
kWh
E G
3/N
F
4
4
K

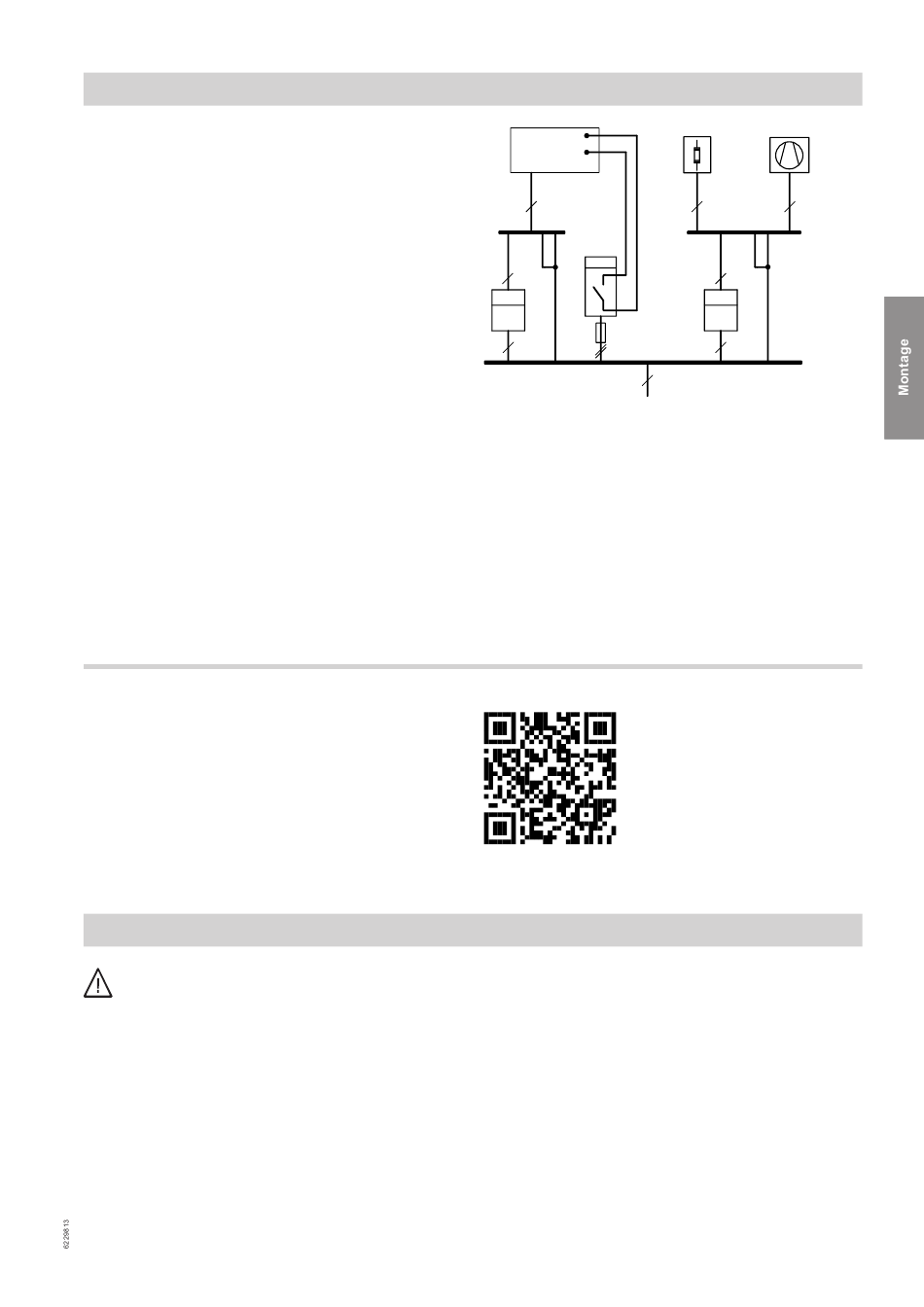

Abb. 66 Darstellung ohne Sicherungen und ohne FI-
Schutzschalter
Anschlussbox der Inneneinheit
A
Heizwasser-Durchlauferhitzer
B
Verdichter
C
Netzanschluss Wärmepumpenregelung
D
Hochtarifzähler
E
Vorsicherung Rundsteuer-Empfänger
F
Rundsteuer-Empfänger (Kontakt geöffnet: Sperre
G
aktiv), Einspeisung: TNC-System
Niedertarifzähler
H
Einspeisung: TNC-System
K
Abb. 67
!
Achtung
Nicht sorgfältig verschlossenes Gehäuse kann
zu Kondenswasserschäden, Vibrationen und
starker Geräuschentwicklung führen.
Umlaufende Dichtung des Vorderblechs auf
■
Beschädigung prüfen.
■ Gerät fachgerecht verschließen.
■ Bei den Rohr- und Schlauchdurchführungen
auf richtigen Sitz der Wärmedämmung achten.
Elektrisch anschließen
B
C
5 (400 V~) 3 (230 V~)
7 (230 V~) 5 (400 V~)
3
kWh
3/N
H
4
