Außeneinheit aufstellen
Außeneinheit transportieren

Transport mit Tragehilfen

Gefahr
Bei Beschädigung der Tragehilfen kann die
Außeneinheit herabfallen. Dadurch kann der
Kältekreis beschädigt werden. Bei Beschädi-
gung des Kältekreises besteht Explosions- und
Erstickungsgefahr.
Tragehilfen vor dem Transport auf Beschädi-
■
gung prüfen.
■ Tragehilfe nur 1-mal zum Transport der
Außeneinheit verwenden.
■ Tragehilfen nicht für den Transport mit dem
Kran verwenden.
Gewicht der Außeneinheit beachten: Siehe
■
Kapitel „Technische Daten".

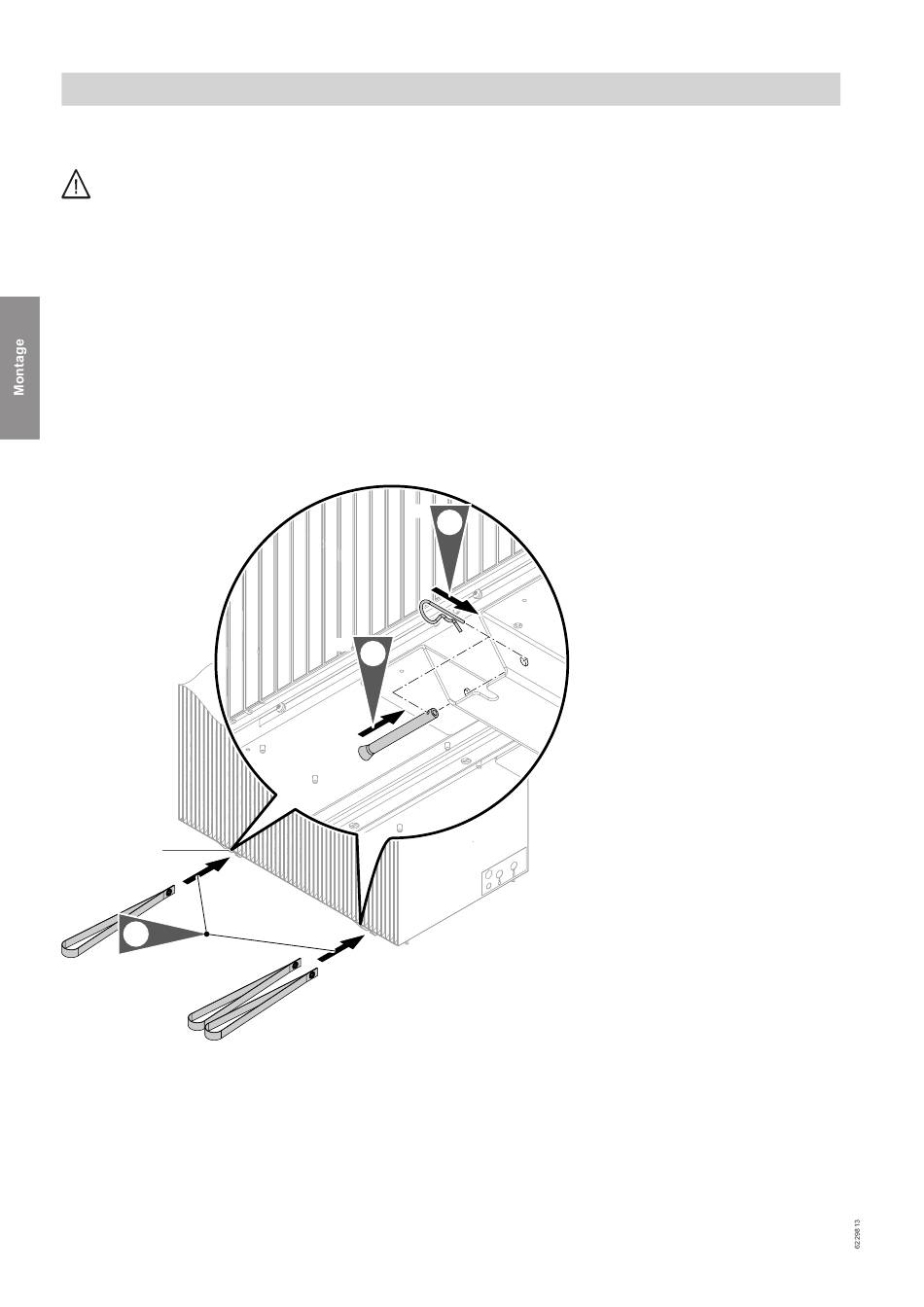

Tragehilfen montieren
A
1.
6x
Abb. 6
Montageschiene mit Tragehilfen (Auslieferungszu-
A
stand)
4. Außeneinheit mit den Tragehilfen anheben und
transportieren. Hierbei persönliche Schutzausrüs-
tung tragen, z. B. Schutzhandschuhe und Sicher-
heitsschuhe.
26
(Fortsetzung)
Bei Außeneinheiten 230 V~, Baugröße 10 bis 13 sind
die Tragehilfen werkseitig montiert.
Bei den übrigen Außeneinheiten befinden sich alle Tra-
gehilfen in einer Montageschiene unter der Außenein-
heit. Die Tragehilfen müssen montiert werden.
Erforderliche Tragehilfen:
Außeneinheiten mit 1 Ventilator: Vorn und hinten
■
jeweils 1 Tragehilfe an jeder Montageschiene
■ Außeneinheiten mit 2 Ventilatoren: Aufgrund der
ungleichen Gewichtsverteilung vorn und hinten
jeweils 1 Tragehilfe an der linken Montageschiene
und jeweils 2 Tragehilfen an der rechten Montage-
schiene: Siehe Abb. 6.
4x
3.
4x
