Außeneinheit aufstellen
Mindestabstände
(Fortsetzung)

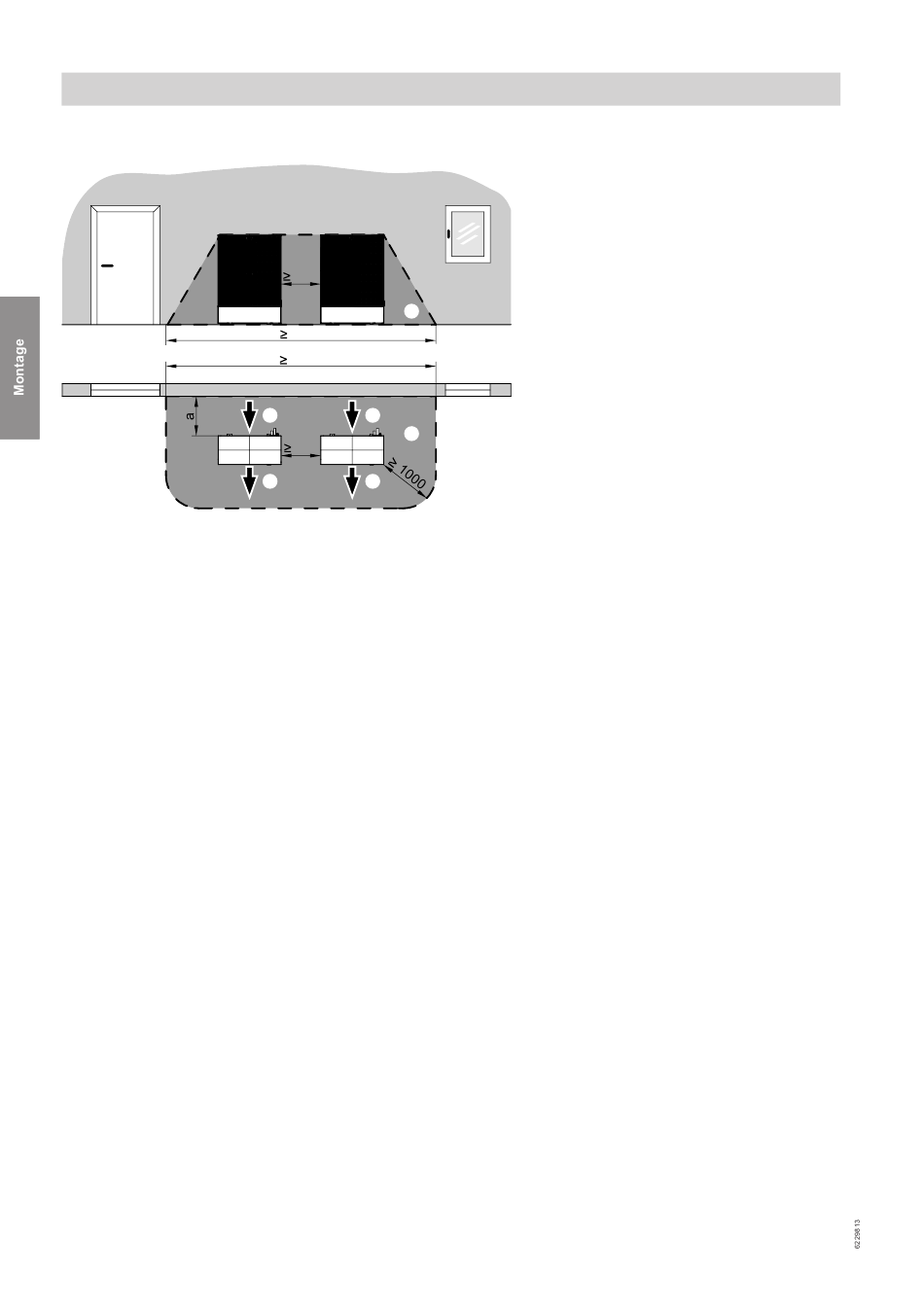

Aufstellung der Außeneinheiten an Außenwänden: Beispiele für parallele Anordnung
Abb. 19
Schutzbereich
A
Lufteintritt
B
38
750
A
5038
5038
B B
A
750
C C
Luftaustritt
C
a ■ Leitungsdurchführung über Erdniveau:
250 mm
≥
■ Leitungsdurchführung unter Erdniveau mit
Verlegung der Quattro-Verbindungsleitung im
geraden Graben:
940 mm
≥
■ Leitungsdurchführung unter Erdniveau mit Verle-
gung der Quattro-Verbindungsleitung im Graben
mit Biegung:
250 mm
≥
