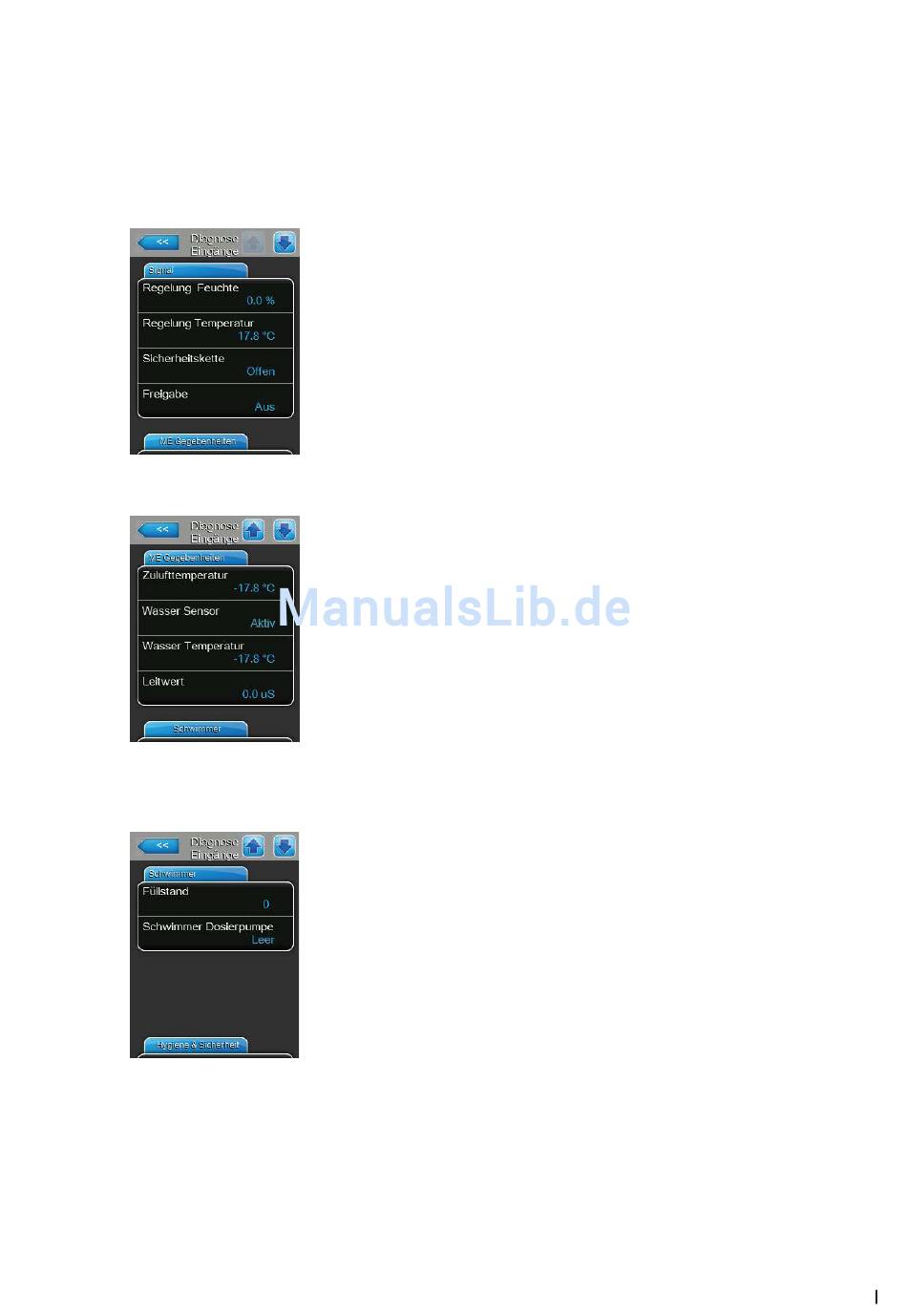

5.5.2.1 Diagnosefunktionen Im Untermenü "Diagnose Eingänge - Condair ME Control Betriebsanleitung

5.5.2.1 Diagnosefunktionen im Untermenü "Diagnose Eingänge"
Folgende Eingangswerte können Sie sich nach Aufruf des Untermenüs "Diagnose Eingänge" anzeigen
lassen.
Hinweis: Die Eingangswerte können auch über die Schaltfläche "Wartungsinfo" in der Standardbetriebs-
anzeige aufgerufen bzw. angeschaut werden.
Register: Signal
Register: ME Betriebsparameter
Register: Schwimmer
– Regelung Feuchte: Aktuelles Anforderungssignal in %.
– Regelung Temperatur: Aktuelle Temperatur des Bereiches der kontrolliert
wird.
– Sicherheitskette: Aktueller Status der Sicherheitskette ("Offen"= Sicher-
heitskette offen, "geschlossen"= Sicherheitskette geschlossen).
– Freigabe: Aktueller Status des externen Freigabekontakts, falls vorhanden
("Aus"= Kontakt offen, "Ein"= Kontakt geschlossen).
Der Abschnitt "ME Betriebsparameter" zeigt Betriebsparameter von allfällig
installierten Optionen:
– Zulufttemperatur: Aktuelle Temperatur der Zuluft in °C oder °F, falls
optionaler Temperatursensor im Luftkanal installiert ist.
– Wasser Sensor: Zeigt an, ob der Wassersensor zur Zeit "Aktiv" (Leitfähig-
keit und Temperatur werden überwacht) oder "Inaktiv" (Wasserniveau ist
für die Überwachung zu tief) ist.
– Wasser Temperatur: Aktuelle Leitfähigkeit des Wassers in der Wasser-
wanne in °C oder °F, falls optionaler Temperatursensor installiert ist.
– Leitwert: Aktuelle Leitfähigkeit des Wassers in der Wasserwanne in µS/
cm, falls optionaler Leitfähigkeitssensor installiert ist.
– Füllstand: Aktuelles, vom Niveausensor detektiertes Niveau (1 bis 6) des
Wassers in der Wasserwanne des Verdunstermoduls.
– Schwimmer Dosierpumpe: Aktuelles Niveau ("Leer"= Tank ist leer oder
"OK"= Niveau im Tank ist OK) im Dosiermittelbehälter des optionalen
Systems für die Verbesserung der Wasseraufnahme von Polyester-
Verdunsterkassetten.
Arbeiten mit der Condair ME Steuersoftware 49
