Aufbau der Systemkomponenten

3.3.1

Aufbau des Verdunstermoduls

6
5
4
3
2
1
1 Wannenprofile
2 Wannenanschluss ø50 m (Verdunstermodule >3000 mm
haben zwei Wannenschlüsse)
3 Typenschild
4 Tropfenabscheider, zwingend für hohe Luftanströmge-
schwindigkeiten bis 4.5 m/s

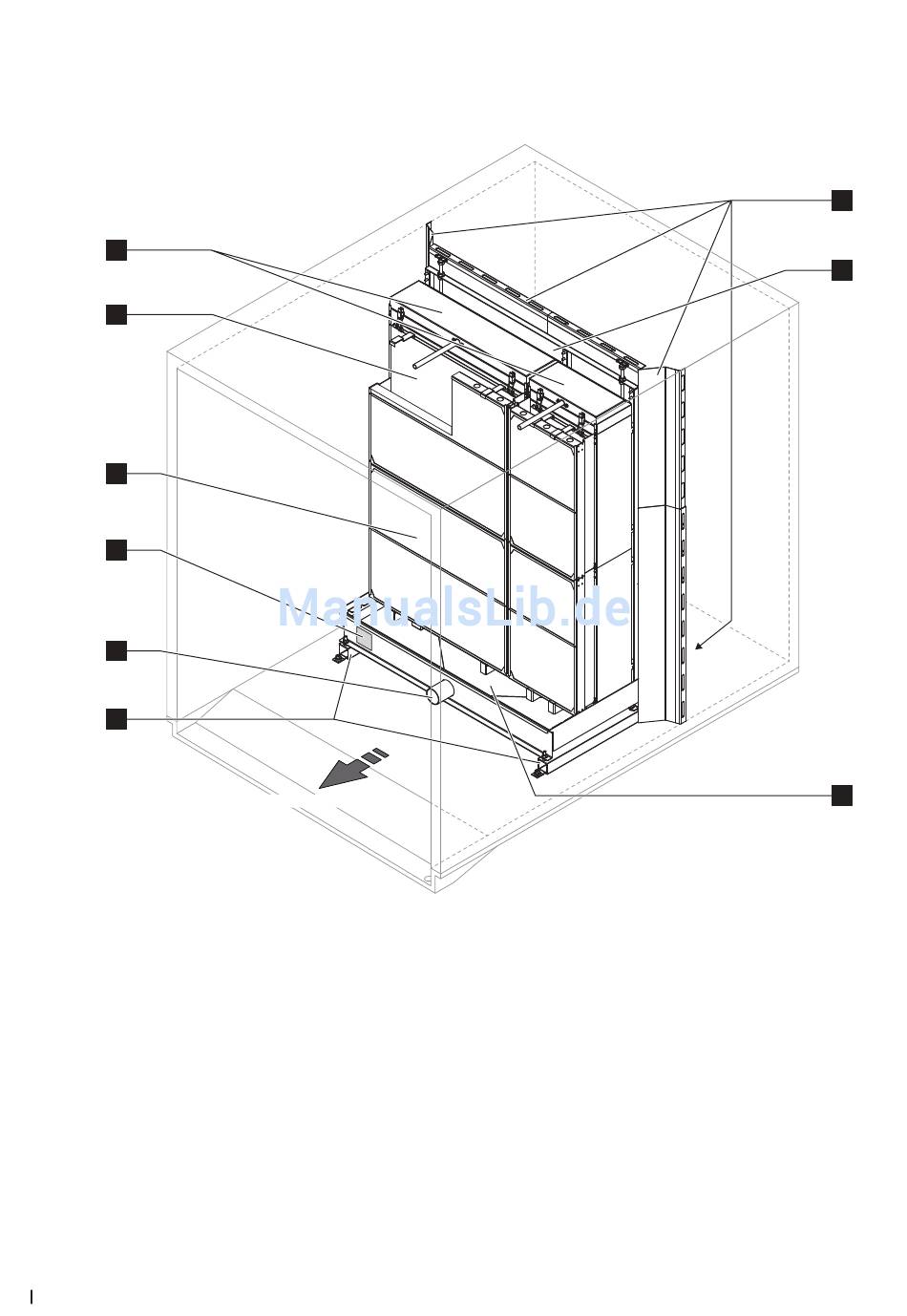

Abb. 2: Aufbau des Verdunstermoduls
12 Produktübersicht
Strömungsrichtung
5 Verdunsterkassetten (P85, P95, C85 oder C95)
6 Verteilaufsatz
7 Abdichtbleche (Option, können in der Ausführung von der
Zeichnung abweichen!)
8 Montagerahmen für Verdunsterkassetten
9 Wasserwanne
